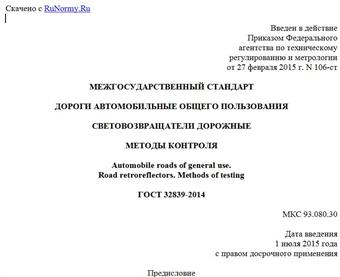

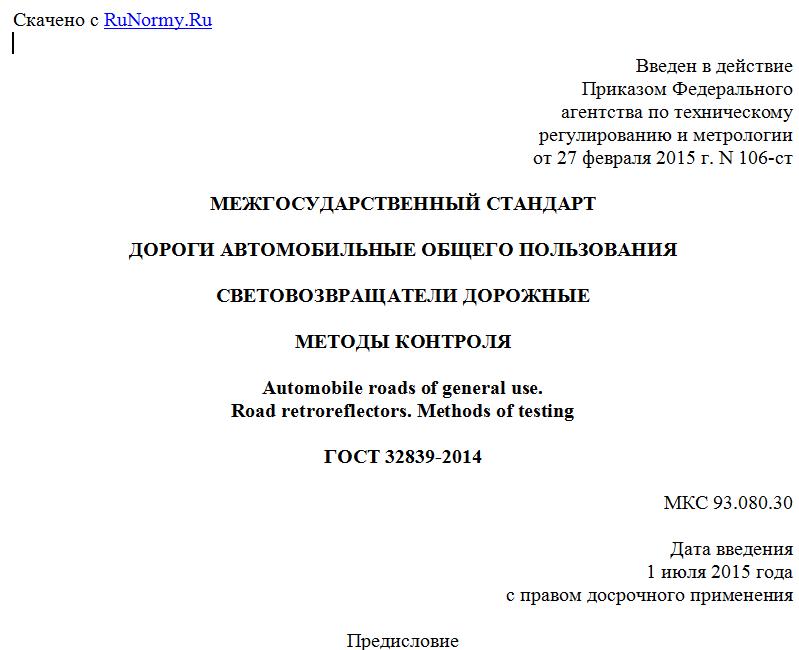

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 февраля 2015 г. N 106-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
СВЕТОВОЗВРАЩАТЕЛИ ДОРОЖНЫЕ
МЕТОДЫ КОНТРОЛЯ
Automobile roads of general use.
Road retroreflectors. Methods of testing
ГОСТ 32839-2014
МКС 93.080.30
Дата введения
1 июля 2015 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Российский дорожный научно-исследовательский институт" Министерства транспорта Российской Федерации (ФГУП "РОСДОРНИИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 февраля 2015 г. N 106-ст межгосударственный стандарт ГОСТ 32839-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на дорожные световозвращатели, установленные на автомобильных дорогах, дорожных сооружениях, предназначенные для повышения безопасности дорожного движения, и устанавливает методы контроля к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.307-89 Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 9.403-80 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей
ГОСТ 7721-89 Источники света для измерения цвета. Типы. Технические требования. Маркировка
ГОСТ 24472-80 Инструмент разметочный. Циркули. Типы и основные размеры
ГОСТ 26302-93 Стекло. Методы определения коэффициентов направленного пропускания и отражения света
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 29298-2005 Ткани хлопчатобумажные и смешанные бытовые. Общие технические условия
ГОСТ 32866-2014 Дороги автомобильные общего пользования. Световозвращатели дорожные. Технические требования
ГОСТ 32946-2014 Дороги автомобильные общего пользования. Знаки дорожные. Методы контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, на затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 32866, а также следующий термин с соответствующим определением:
3.1 тестовый образец: Световозвращатель оригинальных размеров и конструкции или его световозвращающий элемент, выбранный из партии готовой продукции и выдержанный в установленных климатических условиях для проведения испытаний.
4. Методы контроля
4.1. Общие требования к методам контроля
4.1.1 Испытания должны проводиться при температуре (20 +/- 2) °C, относительной влажности от 45% до 85% и атмосферном давлении от 84 до 107 кПа (от 630 до 800 мм рт. ст.), если в методике испытаний не установлено иное.
4.1.2 Тестовый образец выбирают методом случайного отбора из партии готовой продукции, не менее 3 образцов для испытаний каждого вида. Испытания проводят для каждого тестового образца.
4.1.3 Перед испытаниями тестовые образцы в испытательной лаборатории очищают от загрязнений и выдерживают не менее 4 ч при температуре воздуха (20 +/- 2) °C и относительной влажности от 45% до 85%.
4.1.4 Для испытаний световозвращающие элементы типа R1 световозвращателей КД1 или КД2 по ГОСТ 32866 в испытательной лаборатории прикрепляют к алюминиевой пластине (20 x 20) мм толщиной 2 мм.
4.2. Измерение размеров световозвращающих элементов и оценка их внешнего вида
4.2.1 Геометрические параметры тестовых образцов световозвращателей всех типов измеряют по ГОСТ 26433.1.
4.2.2 Внешний вид световозвращателей, состояние рабочей поверхности оптического элемента световозвращателей всех типов по ГОСТ 32866, а также наличие отражающего покрытия световозвращателей типа КД4 контролируют внешним осмотром.
4.3. Измерение удельного коэффициента световозвращения
4.3.1 Удельный коэффициент световозвращения тестовых образцов световозвращателей КД1 - КД3, КД5 и КД6 по ГОСТ 32866 определяют по ГОСТ 32946.
Удельный коэффициент световозвращения световозвращателей типа КД3 по ГОСТ 32866 измеряют по схемам, приведенным на рисунках 1 и 2.
Рисунок 1 - Схема размещения световозвращателя
типа КД3 при проведении фотометрических
измерений при угле освещения
Рисунок 2 - Схема размещения световозвращателя
типа КД3 при проведении фотометрических
измерений при угле освещения
4.3.2 Коэффициент отражения тестового образца световозвращателя типа КД4 определяют по ГОСТ 26302.
4.4. Измерение колориметрических характеристик
4.4.1 Координаты цветности тестовых образцов со световозвращающими элементами типа R1 по ГОСТ 32866 определяют по ГОСТ 32946 при освещении под углом (45 +/- 5)° и измерении под углом (0 +/- 5)° для условий дневного освещения стандартным источником света типа Д65 по ГОСТ 7721.
4.4.2 Координаты цветности тестовых образцов со световозвращающими элементами типа R2 и R3 для условий ночного освещения стандартным источником света типа А по ГОСТ 7721 при угле освещения , и угле наблюдения определяют визуальным осмотром, проводимым наблюдателями, имеющими нормальные цветоощущения, путем сравнения с эталонами цвета, координаты цветности которых соответственно находятся в пределах, установленных ГОСТ 32866.
Для этого тестовый образец и эталонный образец цвета закрепляют на отвесно расположенном экране черного цвета симметрично относительно кромки светового пятна. Наблюдатель располагается на расстоянии от 8 до 10 м от экрана непосредственно у источника света.
4.5. Определение стойкости к механическим воздействиям
4.5.1 Проведение испытаний направлено на определение стойкости тестовых образцов световозвращателей к механическим воздействиям.
4.5.1.1 Для проведения испытаний используют камеру тепла-холода с погрешностью измерения температур +/- 2 °C.
4.5.1.2 Перед проведением испытаний тестовые образцы световозвращателей типов КД1, КД2, КД6 по ГОСТ 32866 предварительно выдерживают не менее 4 ч в камере тепла-холода при температуре минус (20 +/- 2) °C и не менее 4 ч при температуре (25 +/- 2) °C.
Испытания сначала проводят на тестовых образцах, выдержанных при отрицательных температурах, затем - при положительных.
4.5.1.3 Для определения стойкости к механическим воздействиям тестовый образец размещают на поверхности стальной пластины площадью, превышающей площадь тестового образца не менее чем на 10%, и толщиной (15 +/- 1) мм таким образом, чтобы его световозвращающий элемент находился в центре пластины в
