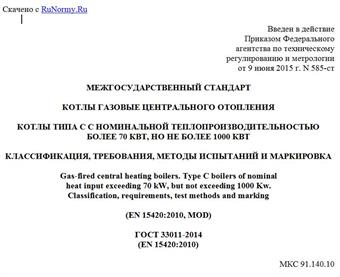

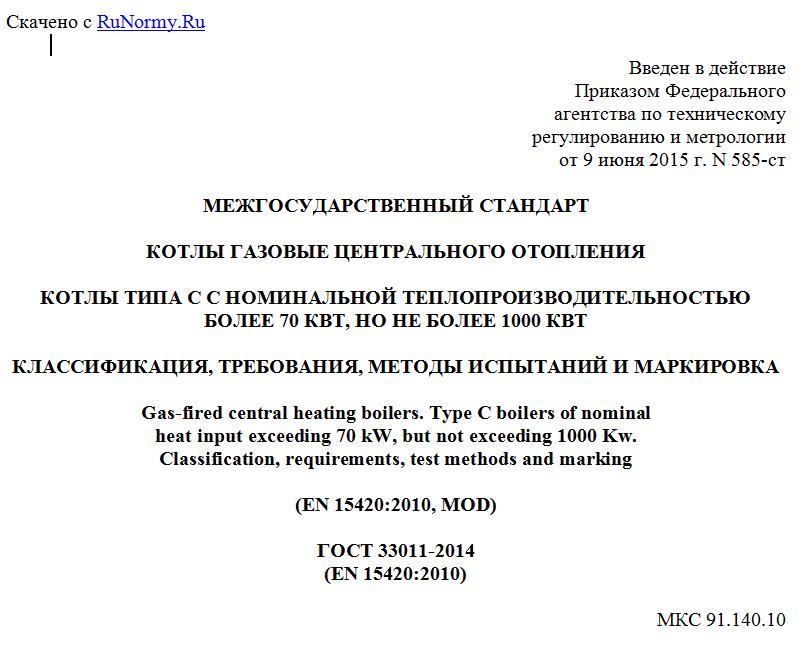

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 июня 2015 г. N 585-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОТЛЫ ГАЗОВЫЕ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ
КОТЛЫ ТИПА C С НОМИНАЛЬНОЙ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬЮ
БОЛЕЕ 70 КВТ, НО НЕ БОЛЕЕ 1000 КВТ
КЛАССИФИКАЦИЯ, ТРЕБОВАНИЯ, МЕТОДЫ ИСПЫТАНИЙ И МАРКИРОВКА
Gas-fired central heating boilers. Type C boilers of nominal
heat input exceeding 70 kW, but not exceeding 1000 Kw.
Classification, requirements, test methods and marking
(EN 15420:2010, MOD)
ГОСТ 33011-2014
(EN 15420:2010)
МКС 91.140.10
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "Сертификационно-испытательный центр электротехнических изделий и газового оборудования" (ООО "СИЦ ЭТИГАЗ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 20 октября 2014 г. N 71-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 июня 2015 г. N 585-ст межгосударственный стандарт ГОСТ 33011-2014 (EN 15420:2010) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 15420:2010 Gas-fired central heating boilers. Type C boilers of nominal heat input exceeding 70 kW, but not exceeding 1000 kW (Газовые котлы центрального отопления. Котлы типа C с номинальной теплопроизводительностью 70 кВт, но не превышая 1000 кВт) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт определяет конструктивные и эксплуатационные требования, требования безопасности, методы испытаний, требования к маркировке, а также классификацию котлов газовых центрального отопления (далее - котлы), оснащенных атмосферными горелками (с вентиляторами или без вентиляторов) или горелками с полным предварительным смешением.
Настоящий стандарт распространяется на котлы типа C, рассчитанные на подключение к замкнутым или открытым системам отопления:
- которые работают с одним или несколькими горючими газами трех семейств при значениях давления, указанных в таблицах 14 и 15;
- которые рассчитаны на номинальную теплопроизводительность более 70 кВт, но не более чем 1000 кВт (включая комбинированные котлы);
- у которых в стандартных эксплуатационных условиях температура жидкого теплоносителя не превышает 105 °C;
- у которых максимальное рабочее давление в водяном контуре не превышает 0,6 МПа;
- у которых в определенных условиях возможно образование конденсата.
Настоящий стандарт не распространяется на котлы:
- которые рассчитаны на установку на открытом воздухе или в жилых помещениях;
- которые оснащены двумя и более вытяжными патрубками;
- которые принадлежат к типу "конденсационный котел";
- которые должны подключаться к общей системе отвода продуктов сгорания с механическим отводом;
- которые относятся к типам C21, C41, C51, C61, C71 и C81;
- которые оснащены газовыми автоматическими горелками с принудительной подачей воздуха;
- которые производят горячую воду для санитарно-технических нужд.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 7.67-2003 Система стандартов по информации, библиотечному и издательскому делу. Коды названий стран
ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 6211-81 Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 29297-92 Сварка, высокотемпературная и низкотемпературная пайка, пайкосварка металлов. Перечень и условные обозначения процессов
ГОСТ 32028-2012 Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ 32029-2012 Термостаты (терморегуляторы) механические для газовых приборов. Общие технические требования и методы испытаний
ГОСТ МЭК 60335-1-2008 Бытовые и аналогичные электрические приборы. Безопасность. Часть 1. Общие требования
ГОСТ IEC 60730-2-9-2011 Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 2 - 9. Частные требования к термочувствительным управляющим устройствам
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Горючие газы
3.1.1 испытательные газы: Газы, предназначенные для проверки эксплуатационных характеристик котлов, работающих на газообразных видах топлива.
Испытательные газы подразделяются на эталонные и предельные газы.
3.1.2 эталонные газы: Испытательные газы, с которыми котлы достигают номинальных параметров, если они работают с соответствующим номинальным давлением.
3.1.3 предельные газы: Испытательные газы, имеющие крайние значения характеристик газов, для которых котлы были разработаны.
3.1.4 стандартные условия: 15 °C и 101,325 кПа, если не указано иное.
3.1.5 относительная плотность d: Отношение масс равных объемов сухого газа и сухого воздуха, измеренных при одинаковых значениях давления и температуры: 15 °C или 0 °C, 101,325 кПа.
3.1.6 теплота сгорания, МДж/м3; МДж/кг: Количество тепла, которое выделяется при полном сгорании единицы объема или массы газа при постоянном давлении, равном 101,325 кПа, причем составные части горючего газа (смеси газов) определяются при стандартных условиях, и продукты сгорания приводятся к тем же условиям.
Различают:
- высшую теплоту сгорания (Hs), в которой учитывается теплота конденсации водяных паров;
- низшую теплоту сгорания (Hi), в которой не учитывается теплота конденсации водяных паров.
3.1.7 число Воббе, МДж/м3; МДж/кг: Отношение теплоты сгорания газа к корню квадратному его относительной плотности при стандартных условиях.
В зависимости от используемой высшей или низшей теплоты сгорания различают соответственно высшее число Воббе (Ws) и низшее число Воббе (Wi).
3.1.8 давление газа, кПа: Статическое давление движущегося газа относительно атмосферного давления.
3.1.9 испытательные давления, кПа: Давления газа, применяемые для проверки эксплуатационных характеристик котлов, работающих на газообразных видах топлива.
Различают номинальное и предельное давления.
3.1.10 номинальное давление pn: Давление, при котором котлы достигают номинальных параметров при работе на соответствующем эталонном газе.
3.1.11 предельные давления pmax, pmin: Давления, имеющие крайние отклонения от условий газоснабжения котла (максимальное, минимальное).
