"ГОСТ ISO 14438-2014. Межгосударственный стандарт. Стекло и изделия из него. Определение значения энергетического баланса. Метод расчета"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

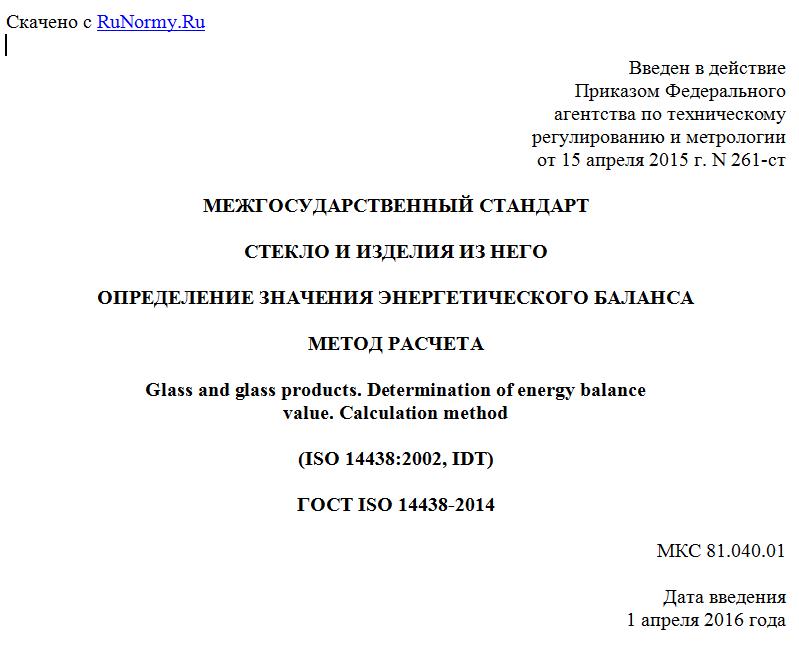

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 апреля 2015 г. N 261-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО

ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЯ ЭНЕРГЕТИЧЕСКОГО БАЛАНСА

МЕТОД РАСЧЕТА

Glass and glass products. Determination of energy balance
value. Calculation method

(ISO 14438:2002, IDT)

ГОСТ ISO 14438-2014

МКС 81.040.01

Дата введения
1 апреля 2016 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Подготовлен Открытым акционерным обществом "Институт стекла" (ТК 41 "Стекло").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 20 октября 2014 г. N 71-П).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины

4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2015 г. N 261-ст межгосударственный стандарт ГОСТ ISO 14438-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5. Настоящий стандарт идентичен международному стандарту ISO 14438:2002 Glass in building - Determination of energy balance value - Calculation method (Стекло в строительстве. Определение значения энергетического баланса. Метод расчета).
В стандарт внесены следующие редакционные изменения:
- наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации;
- настоящий стандарт дополнен Приложением, в котором приведены рекомендации по выбору источников данных о суммарной солнечной радиации и градусо-сутках.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 160 "Стекло в строительстве" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и европейских стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
В разделе "Нормативные ссылки" и тексте стандарта ссылки на европейские стандарты актуализированы.
Сведения о соответствии межгосударственных стандартов ссылочным европейским стандартам приведены в дополнительном Приложении ДБ.
Степень соответствия - идентичная (IDT).
6. Настоящий стандарт подготовлен на основе ГОСТ Р 54167-2010 (ИСО 14438:2002). Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2015 г. N 261-ст стандарт ГОСТ Р 54167-2010 (ИСО 14438:2002) отменен с 1 апреля 2016 г.
7. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает метод расчета значения энергетического баланса остекления. Настоящий стандарт распространяется на прозрачные материалы, такие как стекло и изделия из стекла, применяемые для остекления окон в зданиях.
Данный метод предназначен для определения баланса потерь тепла и притока полезного тепла солнечного излучения, проникающего в здание через остекление, за определенный период на основании среднего уровня потерь (или притока) тепла, называемого значением энергетического баланса.
Метод позволяет изготовителям сравнивать характеристики изделий, предназначенных для остекления. Значение энергетического баланса не следует использовать для расчетов потребляемой энергии или мощности отопительного оборудования в зданиях.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
EN 410:2011 Glass in building - Determination of luminous and solar characteristics of glazing (Стекло в строительстве. Определение световых и солнечных характеристик остекления)
EN 673:2011 Glass in building - Determination of thermal transmittance (U value) - Calculation method (Стекло в строительстве. Определение коэффициента теплопередачи (величины U). Метод расчета)
EN 674:2011 Glass in building - Determination of thermal transmittance (U value) - Guarded hot plate method (Стекло в строительстве. Определение коэффициента теплопередачи (величины U). Метод защищенной горячей пластины)
EN 675:2011 Glass in building - Determination of thermal transmittance (U value) - Heat flow meter method (Стекло в строительстве. Определение коэффициента теплопередачи (величины U). Метод измерения теплового потока)
EN ISO 13790:2008 <*> Energy performance of buildings - Calculation of energy use for space heating and cooling (Энергетические характеристики зданий. Расчет расхода энергии для обогрева и охлаждения помещений).
--------------------------------
<*> Действует взамен EN 832:1998.

3. Обозначения

D - градусо-сутки, К·сут;
- фактор полезности;
H - суммарная солнечная радиация, кВт·ч/м2;
g - коэффициент общего пропускания солнечной энергии (солнечный фактор);
U - коэффициент теплопередачи (величина U), Вт/(м2·К);
f - фактор, обусловленный эксплуатацией остекления и эффектами затенения;
S - функция от H и D, характеризующая выбранный регион, Вт/(м2·К);
E - значение энергетического баланса, Вт/(м2·К).
Индекс:
p - период применения.

4. Основная формула

Значение энергетического баланса E для заданного периода определяют по формуле

(1)

где U - коэффициент теплопередачи (величина U) остекления;
- фактор полезности;
f - фактор, обусловленный эксплуатацией остекления и эффектами затенения;
g - коэффициент общего пропускания солнечной энергии остекления (солнечный фактор);
Hp - суммарная солнечная радиация за заданный период;
Dp - градусо-сутки заданного периода.
Примечание. Пример расчета приведен в Приложении B.

5. Основные характеристики остекления

5.1. Коэффициент теплопередачи (величина U)
Коэффициент теплопередачи остекления рассчитывают по EN 673 или измеряют по EN 674 или EN 675.
5.2. Фактор полезности
Фактор полезности для здания или помещения представляет собой отношение притока полезного тепла, замещающего отопление в течение определенного периода, к общему притоку тепла за этот период.
Фактор полезности зависит в основном от конструкции здания.
Значение фактора полезности не может быть более единицы. Конкретное значение зависит от возможности систем регулировать отопление так, чтобы снижать отопительную нагрузку, пока внутри здания сохраняется требуемая температура.
Фактор полезности зависит от выбранного периода и его продолжительности.
Его значение для типовых конструкций, таких как окна зданий, составляет от 0,4 до 0,8 для зимнего отопительного периода и может быть определено
