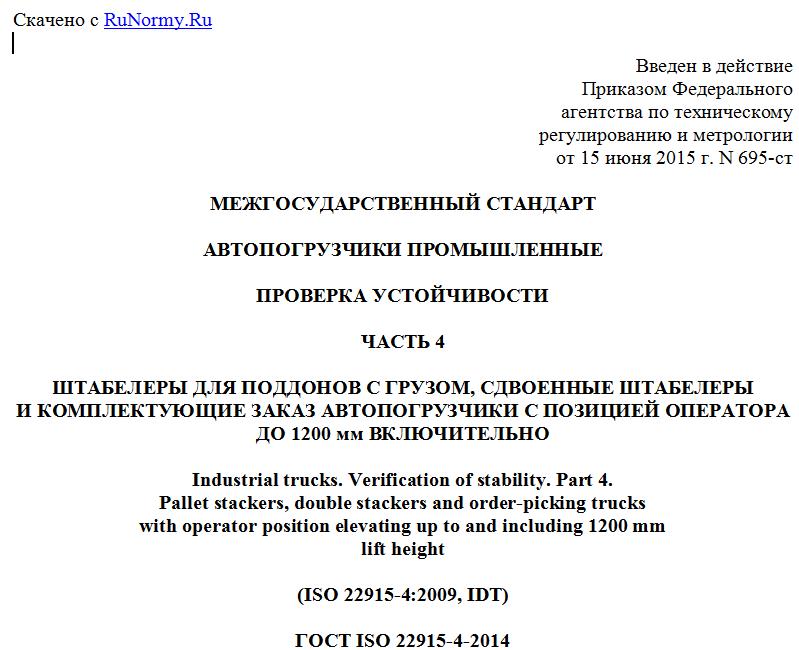

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АВТОПОГРУЗЧИКИ ПРОМЫШЛЕННЫЕ
ПРОВЕРКА УСТОЙЧИВОСТИ
ЧАСТЬ 4
ШТАБЕЛЕРЫ ДЛЯ ПОДДОНОВ С ГРУЗОМ, СДВОЕННЫЕ ШТАБЕЛЕРЫ
И КОМПЛЕКТУЮЩИЕ ЗАКАЗ АВТОПОГРУЗЧИКИ С ПОЗИЦИЕЙ ОПЕРАТОРА
ДО 1200 мм ВКЛЮЧИТЕЛЬНО
Industrial trucks. Verification of stability. Part 4.
Pallet stackers, double stackers and order-picking trucks
with operator position elevating up to and including 1200 mm
lift height
(ISO 22915-4:2009, IDT)
ГОСТ ISO 22915-4-2014
МКС 53.060
Дата введения
1 ноября 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2014 г. N 73-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 695-ст межгосударственный стандарт ГОСТ ISO 22915-4-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2015 г.
5 Настоящий стандарт идентичен международному стандарту ISO 22915-4:2009 Industrial trucks - Verification of stability - Part 4: Pallet stackers, double stackers and order-picking trucks with operator position elevating up to and including 1200 mm lift height (Автопогрузчики промышленные. Проверка устойчивости. Часть 4. Штабелеры для поддонов с грузом, сдвоенные штабелеры и комплектующие заказ автопогрузчики с позицией оператора до 1200 мм включительно).
Международный стандарт подготовлен Техническим комитетом по стандартизации ISO/ТС 110/SC 2 "Безопасность грузовых самоходных тележек" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 Подготовленный стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований Технического регламента Таможенного союза "О безопасности машин и оборудования"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт определяет требования к испытаниям на устойчивость:
- штабелеров для поддонов с грузом;
- сдвоенных штабелеров;
- автопогрузчиков с позицией оператора до 1200 мм (измеряется от уровня пола до уровня пола платформы).
Настоящий стандарт распространяется на вышеперечисленные типы промышленных погрузчиков с наклоняемыми или не наклоняемыми мачтами или вилами грузоподъемностью до 5000 кг.
Настоящий стандарт также распространяется на погрузчики, работающие в тех же условиях, оборудованные дополнительным/навесным оборудованием, и на автопогрузчики с позицией оператора до 1200 мм с дополнительным/навесным оборудованием.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 5053 Powered industrial trucks - Terminology (Тележки грузовые самоходные. Терминология)
ISO 22915-1 Industrial trucks - Verification of stability - Part 1: General (Автопогрузчики промышленные. Проверка устойчивости. Часть 1. Общие положения)
3. Термины и определения
В настоящем стандарте используются термины и определения в соответствии с ISO 5053 и ISO 22915-1.
4. Условия испытаний
4.1. Общие требования
См. ISO 22915-1.
4.2. Расположение на опрокидывающей платформе
4.2.1 Несущая и ведущие оси
Несущие и ведущие оси показаны на рисунке 1.
A-A - средняя вертикальная плоскость погрузчика;
B-B - ведущая ось; C-C - несущая ось
Рисунок 1 - Несущая и ведущие оси
4.2.2 Испытания 1, 2, 6, 7 и 8
Погрузчик должен быть установлен на опрокидывающую платформу так, чтобы ведущая ось B-B и несущая ось C-C была параллельна оси опрокидывания X-Y опрокидывающей платформы. См. таблицу 1.
4.2.3 Испытания 3, 4, 5 и 9
Погрузчик должен быть установлен на опрокидывающую платформу так, чтобы ось опрокидывания погрузчика M-N была параллельна оси опрокидывания X-Y опрокидывающей платформы. См. таблицу 1.
Точка M определяется следующим образом:
a) Для погрузчиков с одним ведущим колесом и жесткой рамой точка M определяется проекцией точки пересечения оси симметрии приводной/управляемой оси и оси симметрии ведущего колеса на поверхность опрокидывающей платформы.
b) Для погрузчиков с шарнирно-сочлененной рамой точка M определяется проекцией на опрокидывающую платформу точки пересечения средней вертикальной плоскости A-A погрузчика с осью ведущей оси.
c) Для погрузчиков, имеющих не подрессоренные поворачивающиеся ролики и не соединенные с ведущей осью, но предназначенные для обеспечения управляемости погрузчика (подруливающие колеса): точка M определяется проекцией точки пересечения средней вертикальной плоскости A-A погрузчика с ведущей осью B-B или C-C и вертикальной осью поворота подруливающего колеса, находящегося ближе к оси X-Y на плоскость опрокидывающей платформы, при этом оси B-B или C-C должны располагаться параллельно оси опрокидывания X-Y опрокидывающей платформы.
d) Для погрузчиков с подрессоренными поворачивающимися роликами и одним не подрессоренным ведущим/управляющим роликом точка M определяется вертикальной проекцией на опрокидывающую платформу точки пересечения центра оси ведущего ролика B-B и осью, соединяющей центр пятна контакта ближайшего ролика к оси опрокидывания X-Y с приводными роликами, установленными параллельно оси X-Y.
e) Для погрузчиков со сдвоенными ведущими/управляемыми амортизированными колесами/роликами точка M определяется проекцией на плоскость опрокидывающей платформы точки пересечения ведущей оси B-B и оси, проходящей через центр пятна контакта ближайшего к оси опрокидывания X-Y колеса/ролика при ведущих/управляемых колесах, установленных параллельно оси X-Y.
