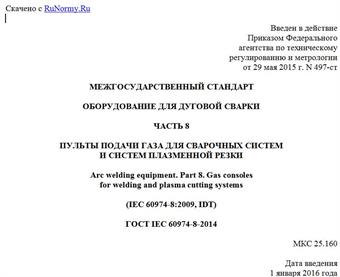

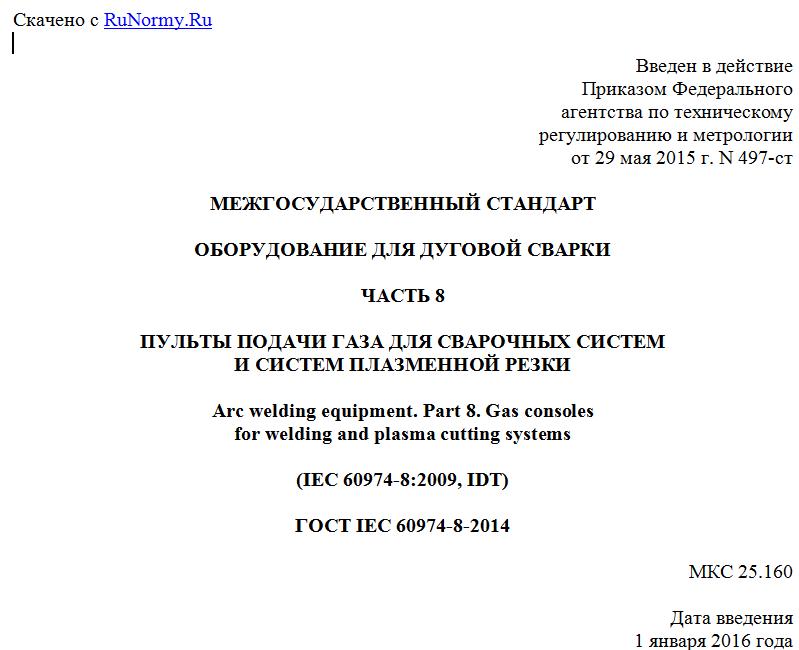

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 мая 2015 г. N 497-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ДЛЯ ДУГОВОЙ СВАРКИ
ЧАСТЬ 8
ПУЛЬТЫ ПОДАЧИ ГАЗА ДЛЯ СВАРОЧНЫХ СИСТЕМ
И СИСТЕМ ПЛАЗМЕННОЙ РЕЗКИ
Arc welding equipment. Part 8. Gas consoles
for welding and plasma cutting systems
(IEC 60974-8:2009, IDT)
ГОСТ IEC 60974-8-2014
МКС 25.160
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным автономным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГАУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС), Научно-производственной фирмой "Инженерный и технологический сервис" (НПФ "ИТС"), Обществом с ограниченной ответственностью "Шторм" (ООО "Шторм") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 августа 2014 г. N 69-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-стандарт
Россия RU Госстандарт России
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2015 г. N 497-ст межгосударственный стандарт ГОСТ IEC 60974-8-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60974-8:2009 Arc welding equipment - Part 8: Gas consoles for welding and plasma cutting systems (Оборудование для дуговой сварки. Часть 8. Пульты подачи газа для сварочных систем и систем плазменной резки).
Международный стандарт разработан техническим комитетом по стандартизации TC 26 "Электросварка" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает требования к безопасности и эксплуатационным характеристикам устройств (пультов) подачи газов, предназначенных для использования горючих газов или кислорода. Устройства (пульты) подачи газов предназначены для подачи газов при дуговой сварке, плазменной резке, строжке и родственных процессах во взрывобезопасных средах.
Пульт подачи газа может быть внешним или встроенным в корпус источника питания. В последнем случае настоящий стандарт также распространяется и на источник питания.
Примечание - Схема механизированной системы плазменной резки приведена в приложении A.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60050-151 International Electrotechnical Vocabulary - Part 151: Electrical and magnetic devices (Международный электротехнический словарь. Глава 151: Электрические и магнитные устройства)
IEC 60529 Degrees of protection provided by enclosures (IP Code) [Степени защиты, обеспечиваемые корпусами (Код IP)]
IEC 60974-1:2005 Arc welding equipment - Part 1: Welding power sources (Оборудование для дуговой сварки. Часть 1. Источники сварочного тока)
3. Термины и определения
В настоящем стандарте применены термины в соответствии с IEC 60050-151 и IEC 60529, а также следующие термины с соответствующими определениями:
3.1 пульт подачи газа (gas console): Устройство, предназначенное для направления газового потока, смешивания газов, или обоих процессов, электрическая аппаратура которого размещена в одном или нескольких корпусах, или в открытой конструкции
3.2 нижний предел взрывоопасности (lower explosion limit) LEL: Концентрация огнеопасных газов или паров в воздухе, ниже которой газовая атмосфера не является взрывоопасной
[IEV 426-02-09, модифицированный] [1] <1>
--------------------------------
<1> Цифры в квадратных скобках относятся к библиографии.
3.3 нижний предел воспламеняемости (lower flammability limit) LFL: Минимальная концентрация горючих газов в смеси, когда воспламенение может инициироваться источником зажигания
3.4 верхний предел взрывоопасности (upper explosion limit) UEL: Концентрация огнеопасных газов или паров в воздухе, выше которой газовая атмосфера не является взрывоопасной
[IEV 426-02-09, модифицированный]
3.5 верхний предел воспламеняемости (upper flammability limit) UFL: Максимальная концентрация горючих газов в смеси, когда воспламенение может инициироваться источником зажигания
3.6 внешний пульт подачи газа (external gas console): Пульт подачи газа, не встроенный в источник питания
3.7 внутренний пульт подачи газа (internal gas console): Пульт подачи газа, встроенный в источник питания
3.8 условие единичной неисправности (single-fault condition): Условие, при котором одно из средств защиты неисправно
Примечание - Если условие единичной неисправности неизбежно вызывает другое подобное условие, то оба отказа рассматриваются как одно условие единичной неисправности.
[IEC 61010-1, определение 3.5.11, модифицированное] [7]
4. Условия окружающей среды
В соответствии с разделом 4 IEC 60974-1.
5. Испытания
5.1. Условия проведения испытаний
В соответствии с 5.1 IEC 60974-1.
5.2. Измерительные приборы
В соответствии с 5.2 IEC 60974-1.
5.3. Соответствие компонентов
В соответствии с 5.3 IEC 60974-1.
5.4. Типовые (периодические) испытания
В соответствии с 5.4 IEC 60974-1.
Прочие испытания, включенные в настоящий стандарт, могут выполняться в любой удобной последовательности.
5.5. Стандартные (приемо-сдаточные) испытания
5.5.1 Внешний пульт подачи газа
Все стандартные испытания выполняются на каждом пульте подачи газа в следующей последовательности:
a) внешний осмотр, см. 3.7 IEC 60974-1;
b) бесперебойность функционирования защитной цепи, см. 10.4 IEC 60974-1;
c) диэлектрическая прочность, см. 6.1.5 IEC 60974-1;
d) испытание на герметичность, см. 10.3;
e) внешний осмотр, см. 3.7 IEC 60974-1.
5.5.2 Внутренний пульт подачи газа
Все стандартные испытания, в соответствии с 5.5 IEC 60974-1, выполняются на каждом пульте подачи газа с добавлением следующего испытания:
a) испытание на герметичность, см. 10.3.
