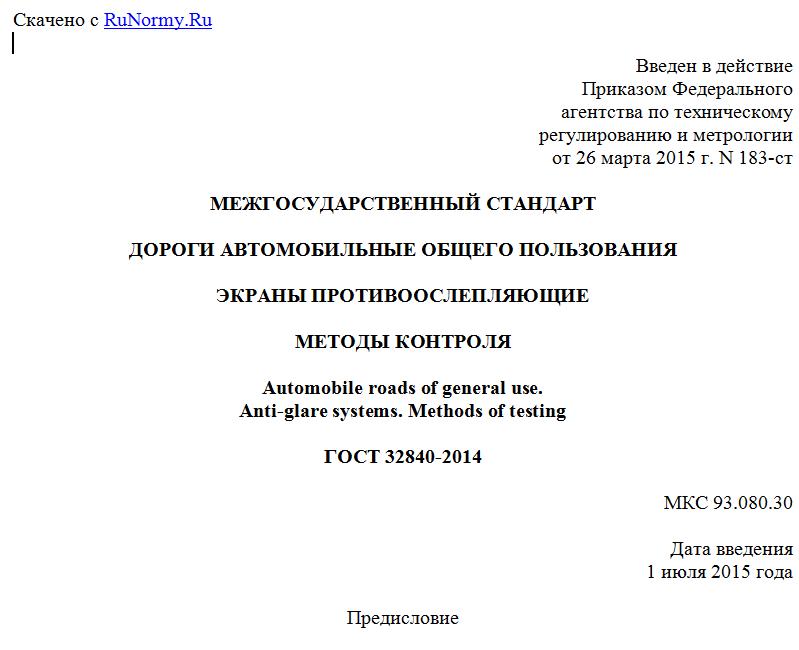

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 марта 2015 г. N 183-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ЭКРАНЫ ПРОТИВООСЛЕПЛЯЮЩИЕ
МЕТОДЫ КОНТРОЛЯ
Automobile roads of general use.
Anti-glare systems. Methods of testing
ГОСТ 32840-2014
МКС 93.080.30
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Российский дорожный научно-исследовательский институт" Министерства транспорта Российской Федерации (ФГУП "РОСДОРНИИ").
2. Внесен Межгосударственным техническим комитетом по стандартизации 418 "Дорожное хозяйство" (МТК 418).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 июня 2014 г. N 45).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 26 марта 2015 г. N 183-ст межгосударственный стандарт ГОСТ 32840-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г. с правом досрочного применения.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на противоослепляющие экраны, предназначенные для установки на дорожных ограждениях первой группы, и устанавливает методы их контроля.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 7721-89 Источники света для измерения цвета. Типы. Технические требования. Маркировка
ГОСТ 10529-96 Теодолиты. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
3.1. В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Противоослепляющий экран: система затеняющих элементов (сетчатых или пластинчатых), устанавливаемая на пути распространения светового потока от фар легковых автомобилей одного направления движения к потоку автомобилей противоположного направления движения.
3.1.2. Затеняющий элемент: элемент экрана, задерживающий световой поток.
3.1.3. Угол падения светового потока: угол между осью экрана и направлением падающего светового потока.
3.1.4. Коэффициент просветности: отношение площади проекции просветов экрана к площади испытуемого образца экрана, включая его просветы при определенном угле падения.
3.2. В настоящем стандарте применены следующие обозначения:
Ci - коэффициент просветности;
Si - площадь проекции просветов экрана, см2;
S0i - площадь проекции экрана с учетом просветов, см2;
r0i - измерение в продольном положении в аэродинамической трубе, мм;
r0t - измерение в поперечном положении в аэродинамической трубе, мм;
T - высота точки измерения над неподвижной основой, мм;
di - продольная остаточная деформация, мм;
dt - поперечная остаточная деформация противоослепляющего экрана, мм;
- удлинение при максимальной нагрузке, мм;
- удлинение при разрыве, мм;
- удлинение при пределе текучести, мм.
4. Общие положения
4.1. Методы контроля противоослепляющих экранов включают в себя испытания продукции на соответствие готовой заводской продукции, а также в период их эксплуатации.
4.2. Изготовитель противоослепляющих экранов является ответственным за организацию системы контроля заводского изготовления изделия. Он обеспечивает наличие описания изделия (происхождение составляющих компонентов, включая исходные материалы, геометрические размеры и пр.).
4.3. Оценка соответствия противоослепляющих экранов основана на типовых испытаниях и относится к определению следующих характеристик:
- сопротивление ветру;
- способность к пропусканию света;
- устойчивость против коррозии;
- устойчивость к удару.
4.4. При установке и эксплуатации противоослепляющих экранов выполняют проверки:
- коэффициента направленного светопропускания света;
- высоты противоослепляющего экрана, когда составляет менее 0,33.
4.5. Результаты испытаний оформляют протоколом, который должен включать:
- наименование и адрес изготовителя или его представителя, имеющего сертификат на изготовление противоослепляющих экранов;
- место изготовления;
- детальное описание изделия (наименование, использование, точные геометрические характеристики, материал, условия крепления на опоре);
- требование, которому изделие должно соответствовать;
- результаты испытания, наблюдения или оценки, относящиеся к характеристикам, установленным при испытаниях;
- возможные условия, применяемые к использованию изделия;
- условия и период действия протокола испытаний;
- имя и ответственность лица, которому предоставляется право подписи протокола испытаний.
5. Методы контроля
5.1. Испытания для определения аэродинамического сопротивления
5.1.1. Испытания для определения аэродинамического сопротивления проводят с целью определения степени сопротивляемости затеняющих элементов противоослепляющего экрана, ветровой нагрузки, соответствующей условиям эксплуатации.
5.1.2. Методика испытаний для определения аэродинамического сопротивления приведена в Приложении А.
5.1.3. Зарегистрированные значения деформации после проведения испытаний не должны превышать 10% в поперечном направлении и 25% в продольном направлении.
5.1.4. Условия испытания для определения аэродинамического сопротивления конструктивных элементов противоослепляющих экранов, определяющие степень воздействия на тестовые образцы ветровой нагрузки должны быть определены в национальных стандартах государств - членов Таможенного союза.
Примечания:
1. Допускается проведение испытаний для определения аэродинамического сопротивления конструктивных элементов противоослепляющих экранов, определяющие степень воздействия на тестовые образцы ветровой нагрузки иными методами, при условии, что скорость движения воздуха должна составлять 40 м/с.
2. В случае если государство, упомянутое в предисловии как государство, проголосовавшее за принятие межгосударственного стандарта, не является членом Таможенного союза, условия испытания для определения аэродинамического сопротивления конструктивных элементов противоослепляющих экранов должны соответствовать требованиям, установленным на национальном уровне.
5.2. Испытание на долговечность
5.2.1. Целью искусственного старения материалов является оценка измерения механических характеристик образцов в сторону их уменьшения в результате воздействия искусственных климатических факторов (облучение образцов) и ударной прочности при растяжении. Способность материала противостоять разрушающему воздействию климатических факторов и ударных нагрузок состоит в сохранении его первоначальных значений физико-механических характеристик.
