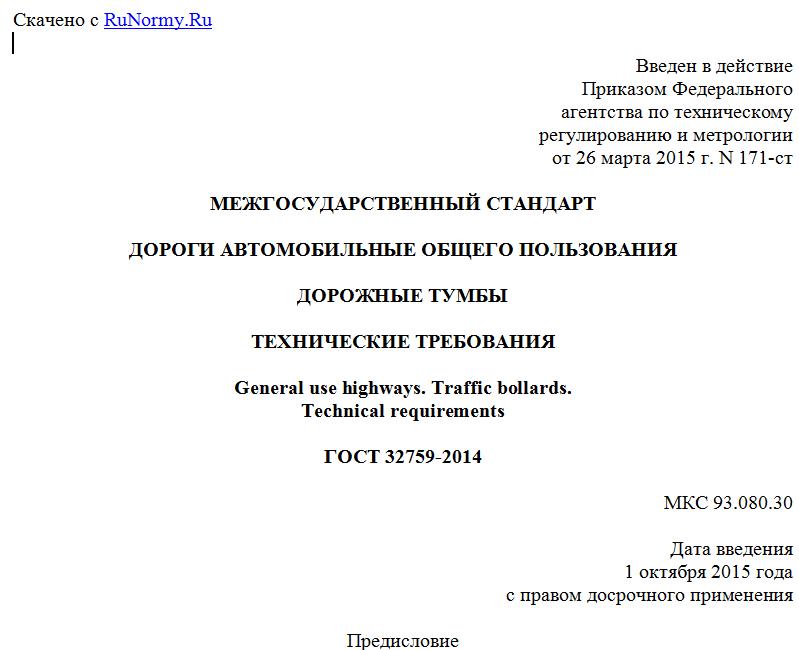

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 марта 2015 г. N 171-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ДОРОЖНЫЕ ТУМБЫ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
General use highways. Traffic bollards.
Technical requirements
ГОСТ 32759-2014
МКС 93.080.30
Дата введения
1 октября 2015 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Центром инженерно-технических исследований "Дорконтроль" (ООО ЦИТИ "Дорконтроль")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 марта 2015 г. N 171-ст межгосударственный стандарт ГОСТ 32759-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на вновь изготавливаемые и устанавливаемые дорожные тумбы (далее - тумбы), применяемые в качестве направляющих устройств на автомобильных дорогах общего пользования по ГОСТ 32846 и ГОСТ 33151 и устанавливает их классификацию, технические требования и правила применения.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 9.307-89 Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 32760-2014 Дороги автомобильные общего пользования. Дорожные тумбы. Методы контроля
ГОСТ 32846-2014 Дороги автомобильные общего пользования. Элементы обустройства. Классификация
ГОСТ 32945-2014 Дороги автомобильные общего пользования. Знаки дорожные. Технические требования
ГОСТ 32953-2014 Дороги автомобильные общего пользования. Разметка дорожная. Технические требования
ГОСТ 33128-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Технические требования
ГОСТ 33151-2014 Дороги автомобильные общего пользования. Элементы обустройства. Технические требования. Правила применения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения, обозначения и сокращения
3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1.1 направляющие устройства: Направляющие устройства на автомобильных дорогах общего пользования по ГОСТ 32846.
3.1.2 дорожные тумбы (тумбы): Элемент обустройства автомобильной дороги, относящийся к направляющим устройствам и применяющийся совместно с другими техническими средствами организации дорожного движения.
Примечание - Тумбы предназначены для установки в местах разделения транспортных потоков с целью визуальной ориентации и уменьшения вероятности возникновения и тяжести дорожно-транспортных происшествий.
3.1.3 геометрические размеры тумб: Высота, ширина, длина тумбы.
Примечание - Геометрические размеры тумбы приведены на рисунке 1.
a - высота тумбы, b - ширина тумбы, L - длина тумбы;
1 - ось тумбы, параллельная направлению движения
транспортных средств; 2 - плоскость установки;
3 - основание тумбы
Рисунок 1 - Геометрические размеры тумб
3.1.4 высота тумбы: Вертикальный размер от плоскости установки до крайней верхней точки тумбы (см. рисунок 1);
3.1.5 ширина тумбы: Максимальный горизонтальный размер тумбы под прямым углом к направлению движения транспортных средств (см. рисунок 1);
3.1.6 длина тумбы: Максимальный горизонтальный размер тумбы, параллельный направлению движения транспортных средств (см. рисунок 1).
3.1.7 плоскость установки: Горизонтальная плоскость, на которую устанавливается тумба в соответствии с предъявляемыми требованиями (см. рисунок 1).
3.1.8 основание тумбы: Часть тумбы, используемая для закрепления ее на поверхности препятствия (см. рисунок 1).
3.2 В настоящем стандарте применяют следующие обозначения и сокращения:
- x, y - координаты цветности;
- ДТ1, ДТ2, ДТ3 - классы тумб по стойкости к механическому воздействию.
4. Классификация
4.1 По конструктивным особенностям и условиям эксплуатации тумбы делятся на:
- тумбы закрытого типа (демпфирующие), конструкция которых позволяет заполнить их демпфирующим составом;
- тумбы открытого типа (только для визуального ориентирования), конструкция которых не предусматривает заполнения их демпфирующим составом.
4.2 По способу размещения дорожных знаков на тумбах тумбы делятся на:
- тумбы, включающие в себя один или два дорожных знаков по ГОСТ 32945;
- тумбы, служащие опорой для дорожных знаков по ГОСТ 32945.
4.3 По геометрическим параметрам тумбы делятся на:
- тумбы малые;
- тумбы большие.
4.4 По видимости в темное время суток тумбы делятся на:
- тумбы с искусственным освещением;
- тумбы со световозвращающими элементами.
4.5 По стойкости к механическому воздействию тумбы делятся на следующие классы:
Класс ДТ1 - тумбы, конструктивные особенности которых позволяют им отделиться от основания и разрушиться под воздействием транспортного средства;
Класс ДТ2 - тумбы, конструктивные особенности которых позволяют им отклониться и вернуться в исходное положение после воздействия транспортного средства;
Класс ДТ3 - тумбы, конструктивные особенности которых позволяют им восстановить свою первоначальную форму после деформации, вызванной воздействием транспортного средства.
4.6 По функциональному применению тумбы делятся на:
- тумбы для постоянной эксплуатации;
- тумбы, применяемые в качестве временного технического средства организации дорожного движения.
5. Технические требования
5.1 Технические требования к тумбам
5.1.2 Тумбы следует изготавливать из материалов, обеспечивающих их сохранность при эксплуатации и выполнении работ по содержанию в течение гарантийного срока эксплуатации, имеющих стойкость к появлению царапин при проведении соответствующих испытаний.
5.1.3 Элементы крепления тумб (в случае, их наличия) должны быть оцинкованы и соответствовать требованиям ГОСТ 9.307, ГОСТ 33128.
