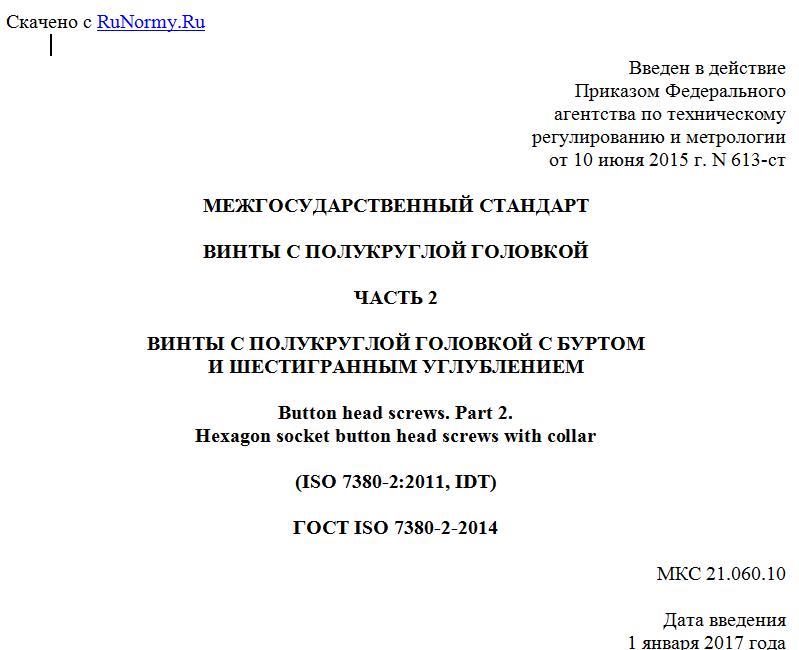

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2015 г. N 613-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
ЧАСТЬ 2
ВИНТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ С БУРТОМ
И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ
Button head screws. Part 2.
Hexagon socket button head screws with collar
(ISO 7380-2:2011, IDT)
ГОСТ ISO 7380-2-2014
МКС 21.060.10
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Крепежные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 октября 2014 г. N 71-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. N 613-ст межгосударственный стандарт ГОСТ ISO 7380-2-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 7380-2:2011 Button head screws - Part 2: Hexagon socket button head screws with collar (Винты с полукруглой головкой - Часть 2. Винты с полукруглой головкой с буртом и шестигранным углублением).
Международный стандарт разработан подкомитетом ISO/ТС 2/SC 11 "Крепежные изделия с метрической внешней резьбой" технического комитета по стандартизации ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает характеристики винтов с полукруглой головкой с буртом и шестигранным углублением под ключ с резьбой от М3 до М16 включительно класса точности A с уменьшенной нагрузочной способностью согласно таблице 3.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ISO 261, ISO 888, ISO 898-1, ISO 965-2 и ISO 4759-1.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
ISO 225:2010 Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions (Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров)
ISO 261:1998 ISO general purpose metric screw threads - General plan (Резьбы метрические ИСО общего назначения. Общий вид)
ISO 898-1:2013 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs of specified property classes with coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы)
ISO 965-2:1998 ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality (Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьбы общего назначения. Средний класс точности)
ISO 965-3:1998 ISO general purpose metric screw threads - Tolerances - Part 3: Deviations for constructional screw threads (Резьбы метрические ИСО общего назначения. Допуски. Часть 3. Отклонения для конструкционной резьбы)
ISO 3269:2000 Fasteners - Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 4042:1999 Fasteners - Electroplated coatings (Изделия крепежные. Электролитические покрытия)
ISO 4753:2011 Fasteners - Ends of parts with external ISO metric thread (Изделия крепежные. Концы деталей с наружной метрической резьбой ИСО)
ISO 4759-1:2000 Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C)
ISO 6157-1:1988 Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements (Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения)
ISO 8992:2005 Fasteners - General requirements for bolts, screws, studs and nuts (Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек)
ISO 10683:2000 Fasteners - Non-electrolytically applied zinc flake coatings (Изделия крепежные. Неэлектролитические цинк-ламельные покрытия)
ISO 23429:2004 Gauging of hexagon sockets (Контроль калибрами шестигранных углублений)
3. Размеры
Размеры винтов указаны на рисунке 1 и в таблице 1.
Символы и описания размеров по ISO 225.
a ds применяется, если задано значение ls,min.
b Контур на усмотрение изготовителя
c Конец с фаской или для размеров М4 и меньше без фаски по ISO 4753.
d Неполная резьба u <= 2P.
e Допускается незначительное скругление или коническая зенковка на выходе углубления.
f Для прошитых углублений наибольший предельный размер расширения в результате сверления не должен превышать 1/3 длины любой грани углубления, равной e/2.
g Возможные варианты формы углубления:
rs - радиус под головкой для винта с гладкой частью стержня;
rt - радиус под головкой для винта с резьбой до головки
Рисунок 1 - Винты с полукруглой головкой с буртом
и шестигранным углублением
Таблица 1
Размеры винтов с полукруглой головкой с буртом
и шестигранным углублением
В миллиметрах
Резьба d М3 М4 М5 М6 М8 М10 М12 М16
Pa 0,5 0,7 0,8 1 1,25 1,5 1,75 2
bb справочный 18 20 22 24 28 32 36 44
c не более 0,7 0,8 1,0 1,2 1,5 2,0 2,4 2,8
не менее 0,55 0,65 0,80 1,00 1,25 1,70 2,10 2,50
da не более 3,6 4,7 5,7 6,8 9,2 11,2 13,7 17,7
