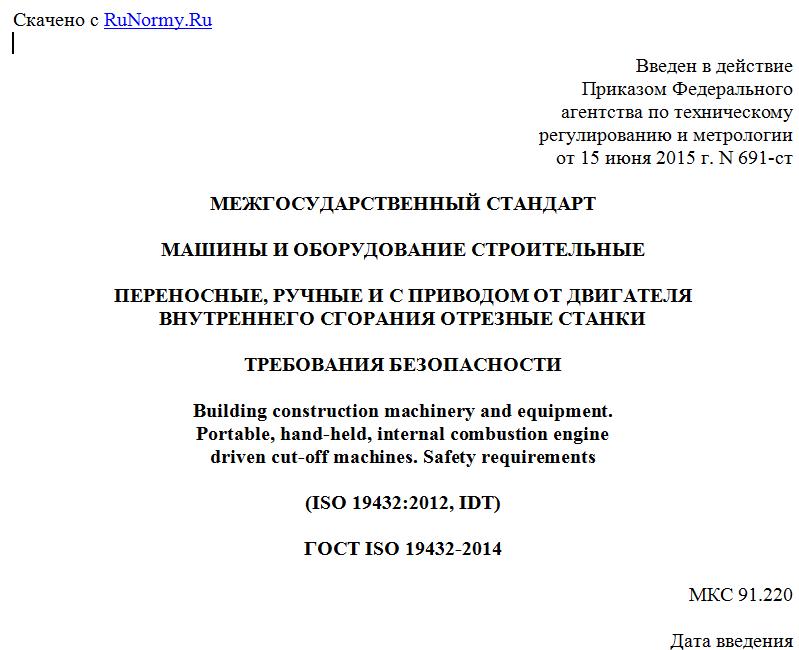

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 691-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ И ОБОРУДОВАНИЕ СТРОИТЕЛЬНЫЕ
ПЕРЕНОСНЫЕ, РУЧНЫЕ И С ПРИВОДОМ ОТ ДВИГАТЕЛЯ
ВНУТРЕННЕГО СГОРАНИЯ ОТРЕЗНЫЕ СТАНКИ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Building construction machinery and equipment.
Portable, hand-held, internal combustion engine
driven cut-off machines. Safety requirements
(ISO 19432:2012, IDT)
ГОСТ ISO 19432-2014
МКС 91.220
Дата введения
1 ноября 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2014 г. N 73-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 691-ст межгосударственный стандарт ГОСТ ISO 19432-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2015 г.
5 Настоящий стандарт идентичен международному стандарту ISO 19432:2012 Building construction machinery and equipment - Portable, hand-held, internal combustion engine driven cut-off machines - Safety requirements ISO 19432:2012 (Машины и оборудование строительные. Переносные, ручные и с приводом от двигателя внутреннего сгорания отрезные станки. Требования безопасности).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 195 "Строительные машины и оборудование" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT).
Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования"
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает требования безопасности и методы их контроля при проектировании и изготовлении переносных, ручных, с приводом от двигателя внутреннего сгорания отрезных станков, предназначенных для использования одним оператором при резке строительных материалов, таких как асфальт, бетон, камень и металл.
Настоящий стандарт применяется только в отношении машин, специально предназначенных для использования с вращающимися абразивными и/или суперабразивными (алмазными) отрезными дисками с максимальным наружным диаметром 430 мм, установленными по центру на шпинделе, с вращением диска от оператора (см. рисунок 1).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 3744:2010 Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Engineering methods for an essentially free field over a reflecting plane (Акустика. Определение уровней звуковой мощности и уровней звуковой энергии источников шума с использованием звукового давления. Технические методы в условиях свободного звукового поля над отражающей поверхностью)
ISO 4871:1996 Acoustics - Declaration and verification of noise emission values of machinery and equipment (Акустика. Заявленные значения шумоизлучения машин и оборудования и их проверка)
ISO 5349-2:2001 Mechanical vibration - Measurement and evaluation of human exposure to hand-transmitted vibration - Part 2: Practical guidance for measurement at the workplace (Вибрация механическая. Измерение и оценка воздействия на человека вибрации, передаваемой через руки. Часть 2. Практическое руководство по измерению вибрации на рабочем месте)
ISO 7293 Forestry machinery - Portable chain-saws - Engine performance and fuel consumption (Машины для лесного хозяйства. Переносные цепные пилы. Эксплуатационные характеристики двигателя и расход топлива)
ISO 7914:2002 Forestry machinery - Portable chain-saws - Minimum handle clearance and sizes (Машины для лесного хозяйства. Переносные цепные пилы. Минимальные клиренсы и размеры рукояток)
ISO 8041 Human response to vibration - Measuring instrumentation (Чувствительность человека к вибрациям. Приборы для измерения)
ISO 11201:2010 Acoustics - Noise emitted by machinery and equipment - Determination of emission sound pressure levels at a work station and at other specified positions in an essentially free field over a reflecting plane with negligible environmental corrections (Акустика. Шум, издаваемый машинами и оборудованием. Измерение уровней звукового давления шума на рабочем месте и в других установленных местах свободного звукового поля над отражающей поверхностью с пренебрегаемыми поправками на воздействия окружающей среды)
ISO/TR 11688-1 Acoustics - Recommended practice for the design of low-noise machinery and equipment - Part 1: Planning (Акустика. Рекомендуемая практика проектирования машин и оборудования с уменьшенным уровнем производимого шума. Часть 1. Планирование)
ISO 12100:2010 Safety of machinery - General principles for design - Risk assessment and risk reduction (Безопасность машин. Общие принципы расчета. Оценка рисков и снижение рисков)
ISO 13857:2008 Safety of machinery - Safety distances to prevent hazard zones being reached by upper and lower limbs (Безопасность машин. Безопасные расстояния для обеспечения недоступности опасных зон для верхних и нижних конечностей)
ISO 14982:1998 Agricultural and forestry machinery - Electromagnetic compatibility - Test methods and acceptance criteria (Машины для сельского и лесного хозяйства. Электромагнитная совместимость. Методы испытаний и критерии приемки)
ISO 16063-1 Methods for the calibration of vibration and shock transducers - Part 1: Basic concepts (Методы калибровки датчиков вибрации и удара. Часть 1. Основные понятия)
ISO 20643:2005 Mechanical vibration - Hand-held and hand-guided machinery - Principles for evaluation of vibration emission (Вибрация механическая. Ручные машины и машины с ручным приводом. Принципы оценивания вибрационной эмиссии)
МЭК 60745-1:2006 Hand-held motor-operated electric tools - Safety - Part 1: General requirements (Электроинструменты ручные с приводом от двигателя. Безопасность. Часть 1. Общие требования)
МЭК 91672-1:2002 Electroacoustics - Sound level meters - Part 1: Specifications (Электроакустика. Измерители уровня звука. Часть 1. Технические условия)
3. Термины и определения
В настоящем стандарте используются термины и определения, приведенные в ISO 12100, а также следующие:
3.1 отрезной диск (cut-off wheel): Диск, состоящий из абразивных частиц, скрепленных друг с другом соответствующим связующим, включающий в случае необходимости армирование соответствующей формы или изготовленный из металла или другого материала с похожими свойствами с алмазным покрытием, с покрытием частицами кубического нитрида бора или с покрытием другими соответствующими абразивными частицами режущей части.
3.2 посадочное отверстие (arbor hole): Центральное отверстие отрезного диска, используемое для монтажа отрезного диска на шпинделе станка.
3.3 подложка (blotter): Шайба из какого-либо сжимаемого материала (например, бумаги, картона и т.п.), прикрепленная к каждой стороне отрезного диска, функцией которой является сглаживание шероховатости поверхности отрезного диска и ограничение проскальзывания при стопорении диска в процессе работы.
3.4 воздушная заслонка (choker): Устройство обогащения топливной смеси в карбюраторе для облегчения пуска.
3.5 сцепление (clutch): Устройство для подключения и отключения ведомого звена от вала двигателя.
3.6 защитный кожух отрезного диска (cut-off wheel guard): Часть корпуса, предназначенная для отклонения потока пыли и стружки, а также осколков отрезного диска при его разрушении.
3.7 устройство останова двигателя (engine-stopping device): Устройство, которое осуществляет остановку двигателя.
3.8 контактная поверхность фланца (flange contact surface): Область между внутренней и внешней окружностями фланца, которая образует поверхность контакта между фланцем и отрезным диском.
3.9 монтажный фланец (flange assembly): Устройство, обеспечивающее зажим и вращение отрезного диска.
