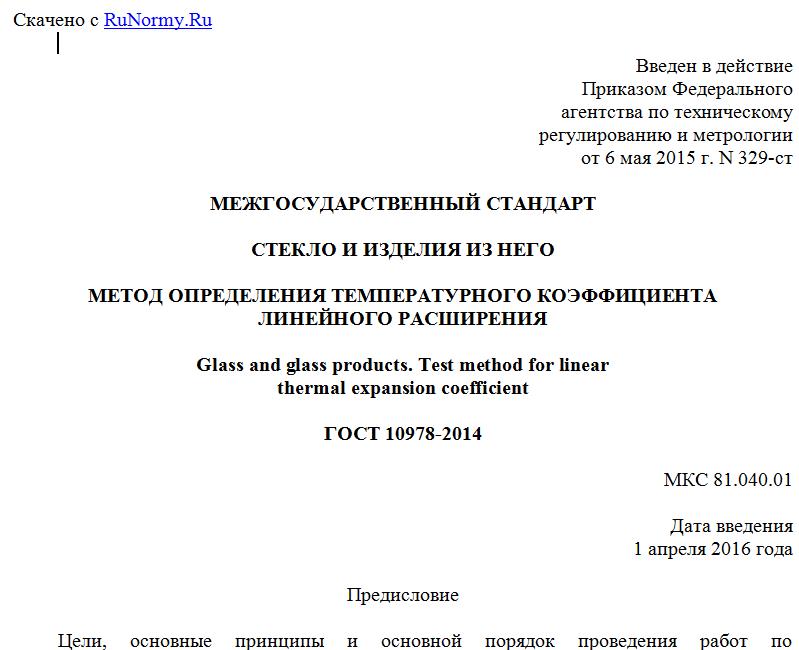

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 мая 2015 г. N 329-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО
МЕТОД ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА
ЛИНЕЙНОГО РАСШИРЕНИЯ
Glass and glass products. Test method for linear
thermal expansion coefficient
ГОСТ 10978-2014
МКС 81.040.01
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Институт стекла" (ТК 41 "Стекло")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 мая 2015 г. N 329-ст межгосударственный стандарт ГОСТ 10978-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5 ВЗАМЕН ГОСТ 10978-83
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод определения температурного коэффициента линейного расширения (далее - ТКЛР) стекла, изделий из него и стеклокристаллических материалов (далее - стекло) ниже интервала трансформации (стеклования) в диапазоне температур от 20 °C до 900 °C.
В настоящем стандарте приведены общие требования к определению ТКЛР. Режимы испытания (температура, режим нагревания) устанавливают в нормативных документах <*> на стекло конкретного вида.
--------------------------------
<*> Здесь и далее по тексту под нормативным документом понимают технический регламент, стандарт, технические условия, спецификацию, договор поставки или другой документ, устанавливающий требования к стеклу.
Метод, установленный настоящим стандартом, применяют при проведении сертификационных, исследовательских, определительных, сравнительных, контрольных испытаний.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 32361-2013 Стекло и изделия из него. Пороки. Термины и определения
ГОСТ 32539-2013 Стекло и изделия из него. Термины и определения
ГОСТ 33004-2014 Стекло и изделия из него. Характеристики. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 32361, ГОСТ 32539, ГОСТ 33004, а также следующие термины с соответствующими определениями:
3.1 температурный коэффициент линейного расширения (ТКЛР) , К-1: Относительное изменение длины образца при изменении его температуры на один градус.
3.2 температурный коэффициент линейного расширения образца , К-1: ТКЛР, измеренный для образца стекла в заданном диапазоне температур.
4. Обозначения
- удлинение образца (по показаниям прибора) в интервале температур t1 - t2, мм;
- смещение нуля дилатометра в интервале температур t1 - t2, мм;
l0 - длина образцовой меры при комнатной температуре (20 +/- 5) °C, мм;
- значение ТКЛР кварцевого стекла в интервале температур t1 - t2, К-1;
- значение ТКЛР образцовой меры в интервале температур t1 - t2, К-1;
- значение ТКЛР образцовой меры по данным аттестации;
- заданная в паспортных данных погрешность прибора;
- выборочная дисперсия;
- вычисленное значение ТКЛР образца в интервале температур t1 - t2, К-1;
- уточненное значение ТКЛР образца в интервале температур t1 - t2, К-1;
- поправка в интервале температур t1 - t2, К-1.
5. Сущность метода
Метод заключается в измерении изменения длины образца, изготовленного из стекла, при изменении его температуры.
6. Средства испытания
6.1 Дилатометр, обеспечивающий создание, регулирование и поддержание заданных режимов испытания, с характеристиками:
- измерение ТКЛР в интервале температур от 20 °C до 900 °C;
- давление для измерения удлинения на образец не должно превышать 150 кПа;
- погрешность измерения ТКЛР не должна превышать 0,2·10-6 К-1 в интервале температур от 20 °C до 300 °C и ;
- погрешность измерения ТКЛР не должна превышать 0,5·10-6 К-1 для интервала температур 100 °C и ;
- погрешность измерения температуры не должна превышать 3 °C;
- погрешность измерения удлинения не должна превышать 2·10-5l0 мм - при измерении ТКЛР больших 2·10-6 К-1;
- погрешность измерения удлинения не должна превышать 4·10-6l0 мм - при измерении ТКЛР меньших или равных 2·10-6 К-1;
- разность температур в зоне расположения образца в печи по его длине на расстоянии 50 мм не должна превышать 5 °C.
Для испытания образца в стационарном режиме нагревания дилатометр должен быть укомплектован терморегулятором. Погрешность поддержания постоянства заданной температуры не должна превышать 0,5 °C.
Изменение показания устройства для измерения удлинения в кварцевом дилатометре (смещение нуля дилатометра) при нагревании образца из кварцевого стекла в интервале 20 °C - 900 °C не должно быть более 5·10-3 мм.
При нагревании в интервале от 20 °C до 400 °C смещение нуля не должно быть более 3·10-3 мм.
6.2 Штангенциркуль с ценой деления 0,05 мм по ГОСТ 166 или другой измерительный инструмент с ценой деления не более 0,05 мм.
7. Подготовка образцов
7.1 Образцы не должны содержать сколов и трещин. Торцы образцов должны быть плоскими.
7.2 Образцы для испытания должны иметь форму цилиндра длиной (50 +/- 2) мм и диаметром (4,0 +/- 0,4) мм. В зависимости от конструкции дилатометра и значения ТКЛР образца допускаются другие формы, длина и диаметр образца.
7.3 Образцы из стекла перед испытанием отжигают в течение 30 мин при температуре на 20 °C - 30 °C, превышающей температуру размягчения. Затем охлаждают с постоянной скоростью, не превышающей 3 °C·мин-1, на 100 °C ниже этой температуры; после чего возможно охлаждение образца с большей скоростью с учетом его термостойкости.
7.4 После термической обработки торцы образца шлифуют, чтобы они были перпендикулярны оси образца.
7.5 Размеры образцов проверяют при помощи средств измерения по 6.2.
