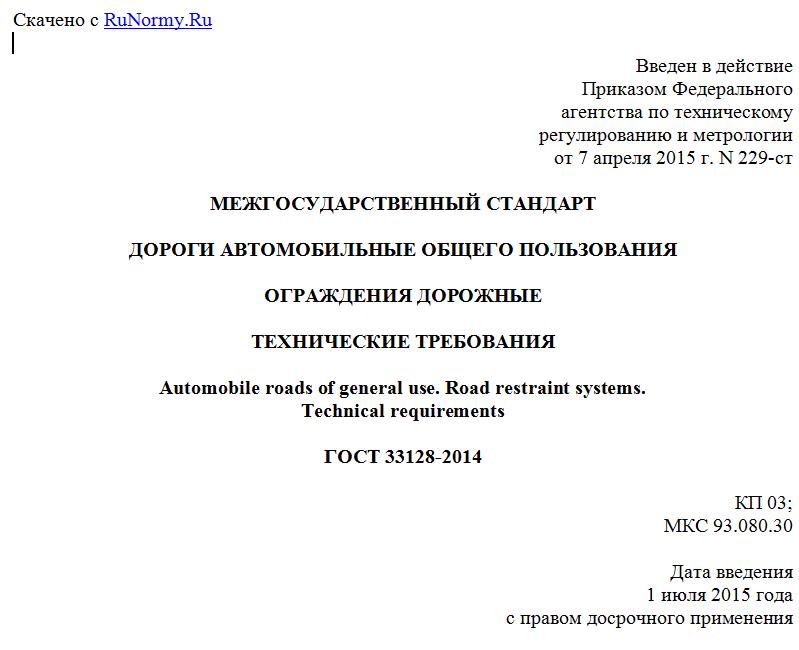

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 апреля 2015 г. N 229-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ОГРАЖДЕНИЯ ДОРОЖНЫЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Automobile roads of general use. Road restraint systems.
Technical requirements
ГОСТ 33128-2014
КП 03;
МКС 93.080.30
Дата введения
1 июля 2015 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан ФГБО УВПО Московским автомобильно-дорожным государственным техническим университетом (МАДИ), Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство".
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 декабря 2014 г. N 46).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 7 апреля 2015 г. N 229-ст межгосударственный стандарт ГОСТ 33128-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает общие технические требования к дорожным ограждениям по ГОСТ 33127 на автомобильных дорогах общего пользования и мостовых сооружениях на них.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций
ГОСТ 10060.0-95 Бетоны. Ускоренные методы определения морозостойкости при многократном замораживании и оттаивании
ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций
ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии
ГОСТ 27006-86 Бетоны. Правила подбора состава
ГОСТ 33127-2014 Автомобильные дороги общего пользования. Ограждения дорожные. Классификация
ГОСТ 33129-2014 Автомобильные дороги общего пользования. Ограждения дорожные. Методы контроля.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Высота дорожного удерживающего бокового ограждения: расстояние в вертикальной плоскости от наиболее высокой точки ограждения до уровня обочины на дороге, покрытия на мостовом сооружении или разделительной полосе, измеренное у края ограждения со стороны проезжей части.
3.2. Динамический прогиб дорожного удерживающего бокового ограждения (прогиб): наибольшее горизонтальное смещение лицевой поверхности ограждения в поперечном направлении относительно лицевой поверхности недеформированного ограждения при наезде на него транспортного средства (автомобиля).
3.3. Лицевая поверхность дорожного удерживающего бокового ограждения: поверхность или часть поверхности дорожного ограждения, максимально приближенная к проезжей части дороги в поперечном направлении.
3.4. Рабочая ширина дорожного ограждения: максимальное динамическое боковое смещение кузова транспортного средства или фрагмента дорожного ограждения (в зависимости от места установки дорожного ограждения) относительно лицевой поверхности недеформированного дорожного ограждения.
3.5. Участок дорожного ограждения рабочий: основная часть дорожного ограждения, предназначенная для восприятия ударных нагрузок и передачи усилий на другие элементы дорожных ограждений при наезде транспортного средства (автомобиля).
3.6. Участок дорожного ограждения начальный: дополнительная часть дорожного ограждения, расположенная перед рабочим участком дорожного ограждения (по ходу движения транспортного средства) на полотне дороги и предназначенная для принятия продольного усилия, действующего при наезде транспортного средства на рабочий участок дорожного ограждения.
3.7. Участок дорожного ограждения конечный: дополнительная часть дорожного ограждения, расположенная после рабочего участка дорожного ограждения (по ходу движения транспортного средства) на полотне дороги и предназначенная для принятия продольного усилия, действующего при наезде транспортного средства на рабочий участок дорожного ограждения.
3.8. Участок дорожного ограждения переходный: часть дорожного ограждения, предназначенная для сопряжения ограждений, установленных на обочине или разделительной полосе, с ограждениями, установленными на мостовом сооружении, для сопряжения участков односторонних и двусторонних дорожных ограждений на разделительной полосе, а также для сопряжения ограждений различного типа.
3.9. Удерживающая способность дорожного ограждения: способность ограждения удерживать транспортные средства на дороге и мостовом сооружении, предотвращая их опрокидывание или переезд через ограждение.
3.10. Уровни удерживающей способности дорожных ограждений: диапазоны значений энергии удара, по которым выбирают конструкции ограждений для применения в тех или иных дорожных условиях.
4. Маркировка ограждений
4.1. Дорожные ограждения, соответствующие требованиям безопасности настоящего стандарта, прошедшие процедуру соответствия, должны иметь маркировку единым знаком обращения продукции. Единый знак обращения продукции на рынке государств наносят на каждую единицу изделия в соответствии с настоящим стандартом, любым способом, обеспечивающим четкое и ясное изображение в течение всего срока службы изделия.
4.2. Значения удерживающей способности, динамического прогиба, указанные в марке ограждения, должны соответствовать фактическим значениям, указанным в протоколе испытания ограждения, с соблюдением требований ГОСТ 33129.
4.3. Маркировка удерживающих ограждений для автомобилей состоит из двух частей: основной и дополнительной.
Основная часть содержит буквенные и цифровые обозначения группы, типа и подгруппы ограждения. Маркируют только рабочие участки ограждений.
4.4. Буквы и цифры в основной части маркировки располагают в следующей последовательности:
X X X / X - X X - X (X): X
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
Группа ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
----------- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
Тип ¦ ¦ ¦ ¦ ¦ ¦ ¦
--------------- ¦ ¦ ¦ ¦ ¦ ¦
Класс ¦ ¦ ¦ ¦ ¦ ¦
------------------- ¦ ¦ ¦ ¦ ¦
Удерживающая способность ¦ ¦ ¦ ¦
--------------------------- ¦ ¦ ¦ ¦
Высота ¦ ¦ ¦
------------------------------- ¦ ¦
Шаг стоек ¦
----------------------------------- ¦
Прогиб ¦
---------------------------------------
