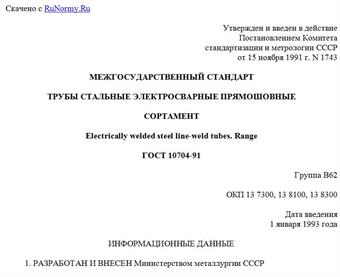

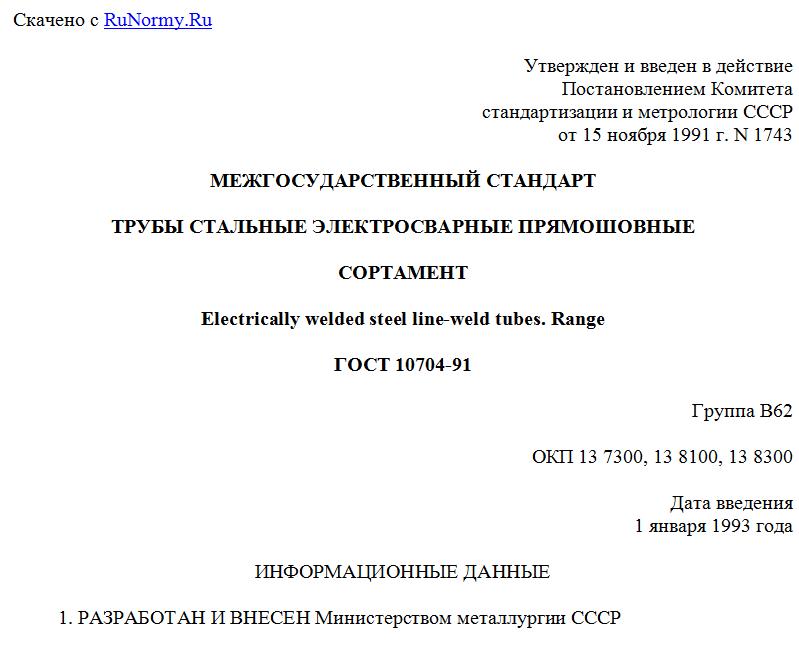

Утвержден и введен в действие
Постановлением Комитета
стандартизации и метрологии СССР
от 15 ноября 1991 г. N 1743
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ СТАЛЬНЫЕ ЭЛЕКТРОСВАРНЫЕ ПРЯМОШОВНЫЕ
СОРТАМЕНТ
Electrically welded steel line-weld tubes. Range
ГОСТ 10704-91
Группа В62
ОКП 13 7300, 13 8100, 13 8300
Дата введения
1 января 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
РАЗРАБОТЧИКИ: В.П. Сокуренко, канд. техн. наук; В.М. Ворона, канд. техн. наук; П.Н. Ившин, канд. техн. наук; Н.Ф. Кузенко, В.Ф. Ганзина
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 15.11.1991 N 1743
3. ВЗАМЕН ГОСТ 10704-76
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НДТ, на который дана ссылка Номер пункта
ГОСТ 10705-80 3; 5; 9; 10; 11
ГОСТ 10706-76 2; 8; 9; 10; 11
ГОСТ 19903-74 6
5. ПЕРЕИЗДАНИЕ. Февраль 2007 г.
1. Настоящий стандарт устанавливает сортамент стальных электросварных прямошовных труб.
2. Размеры труб должны соответствовать табл. 1.
Таблица 1
Наружный диаметр, мм Теоретическая масса 1 м труб, кг, при толщине стенки, мм
0,8 0,9 1,0 1,2 1,4 (1,5) 1,6 1,8 2,0 2,2 2,5 2,8 3,0
10 - - 0,222 0,260 - - - - - - - - -
10,2 - - 0,227 0,266 - - - - - - - - -
12 0,221 0,246 0,271 0,320 0,366 0,388 0,410 - - - - - -
13 - - 0,296 0,349 0,401 0,425 0,450 - - - - - -
14 0,260 0,291 0,321 0,379 0,435 0,462 0,489 - - - - - -
(15) - - 0,345 0,408 0,470 0,499 0,529 - - - - - -
16 0,300 0,335 0,370 0,438 0,504 0,536 0,568 0,630 0,690 - - - -
(17) 0,320 0,357 0,395 0,468 0,539 0,573 0,608 - 0,740 - - - -
18 0,339 0,380 0,419 0,497 0,573 0,610 0,719 0,789 0,789 0,857 - - -
19 0,359 0,402 0,444 0,527 0,608 0,647 0,687 0,764 0,838 - - - -
20 0,379 0,424 0,469 0,556 0,642 0,684 0,726 0,808 0,888 - - - -
21,3 0,404 0,453 0,501 0,595 0,687 0,732 0,777 0,866 0,952 - - - -
22 0,418 0,468 0,518 0,616 0,711 0,758 0,805 0,897 0,986 - - - -
(23) - - 0,543 0,645 0,746 0,795 0,844 0,941 1,04 1,13 1,26 - -
24 0,458 0,513 0,567 0,675 0,780 0,832 0,884 0,985 1,09 1,18 1,33 - -
25 0,477 0,535 0,592 0,704 0,815 0,869 0,923 1,03 1,13 1,24 1,39 - -
26 - - 0,617 0,734 0,849 0,906 0,963 1,07 1,18 1,29 1,45 - -
27 - - 0,641 0,764 0,884 0,943 1,00 1,12 1,23 1,35 1,51 - -
28 0,537 0,601 0,666 0,793 0,918 0,980 1,04 1,16 1,28 1,40 1,57 - -
30 0,576 0,646 0,715 0,852 0,987 1,05 1,12 1,25 1,38 1,51 1,70 - -
32 0,616 0,690 0,765 0,911 1,06 1,13 1,20 1,34 1,48 1,62 1,82 2,02 -
Продолжение табл. 1
Наружный диаметр, мм Теоретическая масса 1 м труб, кг, при толщине стенки, мм
0,8 0,9 1,0 1,2 1,4 (1,5) 1,6 1,8 2,0 2,2 2,5 2,8
33 - - 0,789 0,941 1,09 1,17 1,24 1,38 1,53 1,67 1,88 2,09
33,7 - - - 0,962 1,12 1,19 1,27 1,42 1,56 1,71 1,92 2,13
35 - - 0,838 1,00 1,16 1,24 1,32 1,47 1,63 1,78 2,00 2,22
36 - - 0,863 1,03 1,19 1,28 1,36 1,52 1,68 1,83 2,07 2,29
38 - - 0,912 1,09 1,26 1,35 1,44 1,61 1,78 1,94 2,19 2,43
40 - - 0,962 1,15 1,33 1,42 1,52 1,70 1,87 2,05 2,31 2,57
42 - - 1,011 1,21 1,40 1,50 1,59 1,78 1,97 2,16 2,44 2,71
43 - - 1,036 1,237 1,436 1,535 1,633 1,829 2,022 2,213 2,497 2,776
44,5 - - - 1,28 1,49 1,59 1,69 1,90 2,10 2,29 2,59 2,88
45 - - 1,085 1,30 1,51 1,61 1,71 1,92 2,12 2,32 2,62 2,91
48 - - - - 1,61 1,72 1,83 2,05 2,27 2,48 2,81 3,12
48,3 - - - - 1,62 1,73 1,84 2,06 2,28 2,50 2,82 3,14
51 - - - 1,474 1,71 1,83 1,95 2,18 2,42 2,65 2,99 3,33
52 - - - - 1,747 1,868 1,989 2,228 2,466 2,702 3,052 3,397
53 - - - - 1,78 1,91 2,03 2,27 2,52 2,76 3,11 3,47
54 - - - 1,562 1,82 1,94 2,07 2,32 2,56 2,81 3,18 3,54
57 - - - - 1,92 2,05 2,19 2,45 2,71 2,97 3,36 3,74
60 - - - - 2,02 2,16 2,30 2,58 2,86 3,14 3,55 3,95
63,5 - - - - 2,14 2,29 2,44 2,74 3,03 3,33 3,76 4,19
70 - - - - 2,37 2,53 2,70 3,03 3,35 3,68 4,16 4,64
73 - - - - 2,47 2,64 2,82 3,16 3,50 3,84 4,35 4,85
76 - - - - 2,58 2,76 2,94 3,29 3,65 4,00 4,53 5,05
88 - - - - - - 3,21 3,60 4,00 4,38 4,96 5,54
89 - - - - - - 3,45 3,87 4,29 4,71 5,33 5,95
95 - - - - - - - - 4,59 - 5,70 -
102 - - - - - - - 4,45 4,93 5,41 6,13 6,85
108 - - - - - - - 4,71 5,23 5,74 6,50 7,26
114 - - - - - - - 4,98 5,52 6,07 6,87 7,68
127 - - - - - - - 5,56 6,17 6,77 7,68 8,58
Продолжение табл. 1
Наружный диаметр, мм Теоретическая масса 1 м труб, кг, при толщине стенки, мм
1,0 1,2 1,4 (1,5) 1,6 1,8 2,0 2,2 2,5 2,8
133 - - - - - 5,82 6,46 7,10 8,05 8,99
140 - - - - - 6,13 6,81 7,48 8,48 9,47
152 - - - - - 6,67 7,40 8,13 9,22 10,30
159 - - - - - 6,98 7,74 8,51 9,65 10,79
168 - - - - - 7,38 8,19 9,00 10,20 11,41
177,8 - - - - - 7,81 8,67 9,53 10,81 12,08
180 - - - - - - - - - -
193,7 - - - - - - 9,46 10,39 11,79 13,18
219 - - - - - - - - 13,35 14,93
244,5 - - - - - - - - - -
Продолжение табл. 1
Наружный диаметр, мм Теоретическая масса 1 м труб, кг, при толщине стенки, мм
3,0 3,2 3,5 3,8 4,0 4,5 5,0 5,5 6,0 7,0 8,0
26 - - - - - - - - - - -
27 - - - - - - - - - - -
28 - - - - - - - - - - -
30 - - - - - - - - - - -
32 2,15 - - - - - - - - - -
33 2,22 - - - - - - - - - -
33,7 2,27 - - - - - - - - - -
35 2,37 - - - - - - - - - -
36 2,44 - - - - - - - - - -
38 2,59 - - - - - - - - - -
40 2,74 - - - - - - - - - -
42 2,89 - - - - - - - - - -
43 2,959 - - - - - - - - - -
44,5 3,07 - - - - - - - - - -
45 3,11 - - - - - - - - - -
48 3,33 3,54 3,84 - - - - - - - -
48,3 3,35 3,56 3,87 - - - - - - - -
51 3,55 3,77 4,10 - - - - - - - -
52 3,625 - - - - - - - - - -
53 3,70 3,93 4,27 - - - - - - - -
54 3,77 4,01 4,36 - - - - - - - -
