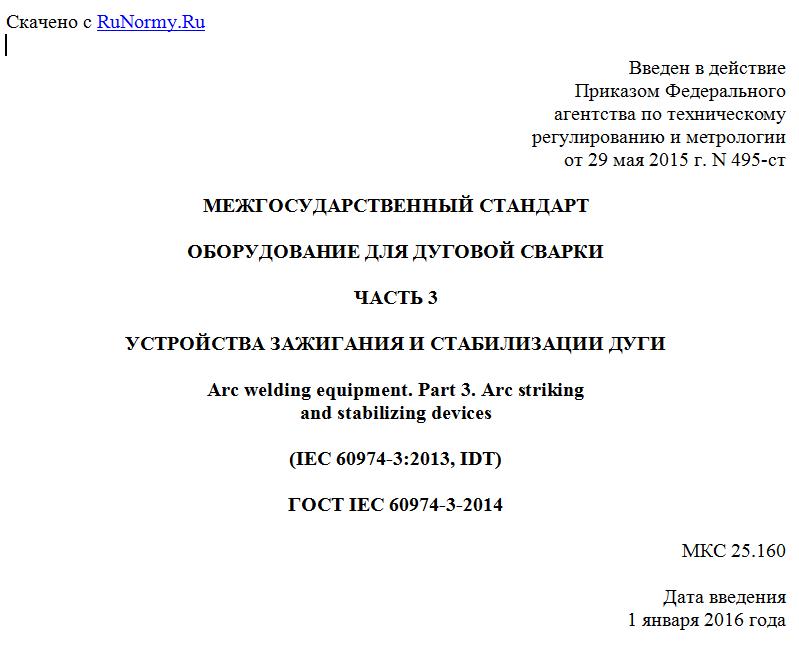

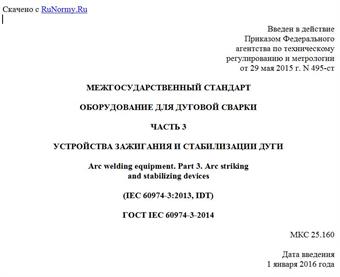

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 мая 2015 г. N 495-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ДЛЯ ДУГОВОЙ СВАРКИ
ЧАСТЬ 3
УСТРОЙСТВА ЗАЖИГАНИЯ И СТАБИЛИЗАЦИИ ДУГИ
Arc welding equipment. Part 3. Arc striking
and stabilizing devices
(IEC 60974-3:2013, IDT)
ГОСТ IEC 60974-3-2014
МКС 25.160
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным автономным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГАУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС), Научно-производственной фирмой "Инженерный и технологический сервис" (НПФ "ИТС") Обществом с ограниченной ответственностью "Шторм" (ООО "Шторм") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 августа 2014 г. N 69-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2015 г. N 495-ст межгосударственный стандарт ГОСТ IEC 60974-3-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60974-3:2013 Arc welding equipment - Part 3: Arc striking and stabilizing devices (Оборудование для дуговой сварки. Часть 3. Средства зажигания дуги и стабилизаторы).
Международный стандарт разработан техническим комитетом по стандартизации TC 26 "Электросварка" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт определяет требования безопасности для промышленных и профессиональных устройств зажигания и стабилизации дуги, используемых в дуговой сварке и родственных процессах.
Настоящий стандарт применяется к автономным устройствам зажигания и стабилизации дуги, которые либо подключены к отдельным источникам сварочного тока, либо встроены в корпус такого источника.
Примечание 1 - Типичными родственными процессами являются плазменная резка и электродугового напыления.
Примечание 2 - Настоящий стандарт не устанавливает требований к электромагнитной совместимости (ЭМС).
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60974-1:2012 Arc welding equipment - Part 1: Welding power sources (Оборудование для дуговой сварки. Часть 1. Источники сварочного тока)
IEC 60974-7 Arc welding equipment - Part 7: Torches (Оборудование для дуговой сварки. Часть 7. Горелки)
IEC 61140 Protection against electric shock - Common aspects for installation and equipment (Защита от поражения электрическим током. Общие аспекты, связанные с электроустановками и электрооборудованием)
3. Термины и определения
В настоящем стандарте применены термины в соответствии с IEC 60974-1 и IEC 60974-7, а также следующие термины с соответствующими определениями:
3.1 устройство зажигания дуги (arc striking device): Устройство, налагающее на сварочный контур напряжение для зажигания дуги.
3.2 устройство стабилизации дуги (arc stabilizing device): Устройство, налагающее на сварочный контур напряжение для поддержания дуги.
3.3 напряжение зажигания дуги (arc striking voltage): Напряжение, налагаемое на напряжение без нагрузки для зажигания дуги.
3.4 напряжение стабилизации дуги (arc stabilizing voltage): Напряжение, налагаемое на напряжение дуги для ее поддержания.
3.5 период зажигания дуги (arc striking period): Период, во время которого напряжение зажигания дуги налагается на напряжение без нагрузки.
4. Условия окружающей среды
В соответствии с разделом 4 IEC 60974-1.
5. Испытания
5.1 Условия проведения испытаний
В соответствии с 5.1 IEC 60974-1.
5.2 Измерительные приборы
Требования к точности измерительных приборов:
a) электроизмерительные приборы: класс 1 (+/- 1% от полного значения шкалы), за исключением измерения сопротивления изоляции и диэлектрической прочности, в отношении которых точность приборов не определена, но должна учитываться в результатах измерений;
b) термометр: +/- 2 К;
c) зонд высокого напряжения: +/- 5%.
5.3 Соответствие компонентов
В соответствии с 5.3 IEC 60974-1.
5.4 Типовые (периодические) испытания
В качестве условия соответствия техническим требованиям, представленные ниже типовые испытания должны проводиться на автономных блоках в указанной последовательности без перерыва на сушку между операциями f), j) и h):
a) визуальный осмотр, в соответствии с 3.7 IEC 60974-1;
b) сопротивление изоляции, в соответствии с 6.1.4 IEC 60974-1 (предварительная проверка);
c) корпус, в соответствии с 14.2 IEC 60974-1;
d) средства для погрузки и разгрузки, в соответствии с 14.3 IEC 60974-1;
e) устойчивость к падению с высоты, в соответствии с 14.4 IEC 60974-1;
f) защита, обеспечиваемая корпусом, в соответствии с 6.2.1 IEC 60974-1;
g) сопротивление изоляции, в соответствии с 6.1.4 IEC 60974-1;
h) диэлектрическая прочность, в соответствии с 6.1.5 IEC 60974-1;
i) визуальный осмотр, в соответствии с 3.7 IEC 60974-1.
Номинальное амплитудное напряжение зажигания и стабилизации дуги измеряется в соответствии с 11.1 в любой удобной последовательности типовых испытаний, но перед проверкой механических параметров.
Прочие испытания, указанные в настоящем стандарте, но здесь не перечисленные, должны проводиться обязательно в любой удобной последовательности.
5.5 Стандартные (приемо-сдаточные) испытания
5.5.1 Автономный блок
Все стандартные испытания должны выполняться на каждом автономном блоке в следующей последовательности:
a) визуальный осмотр, в соответствии с 3.7 IEC 60974-1;
b) целостность цепи защитного заземления, в соответствии с разделом 10 и, если применимо, 10.5.1 IEC 60974-1;
c) диэлектрическая прочность, в соответствии с 6.1.5 IEC 60974-1;
d) испытание высоковольтных цепей: на высоковольтные цепи подается рабочее напряжение, с тем чтобы установить целостность изоляции, как определено изготовителем;
Примечание - Напряжение холостого хода и подключение обратного кабеля, либо к цепи заземления, либо изолированно, влияет на рабочее напряжение.
e) визуальный осмотр, в соответствии с 3.7 IEC 60974-1.
5.5.2 Встроенный блок
Следующее стандартное испытание должно выполняться на каждом встроенном блоке в любой удобной последовательности для источника питания, в
