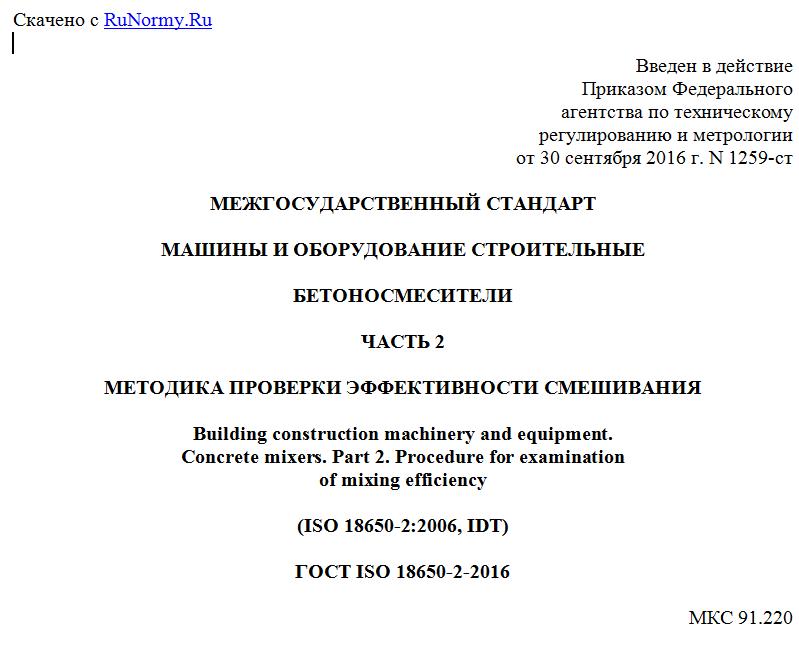

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1259-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ И ОБОРУДОВАНИЕ СТРОИТЕЛЬНЫЕ
БЕТОНОСМЕСИТЕЛИ
ЧАСТЬ 2
МЕТОДИКА ПРОВЕРКИ ЭФФЕКТИВНОСТИ СМЕШИВАНИЯ
Building construction machinery and equipment.
Concrete mixers. Part 2. Procedure for examination
of mixing efficiency
(ISO 18650-2:2006, IDT)
ГОСТ ISO 18650-2-2016
МКС 91.220
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным Техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1259-ст межгосударственный стандарт ГОСТ ISO 18650-2-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному ISO 18650-2:2006 Building construction machinery and equipment - Concrete mixers - Part 2: Procedure for examination of mixing efficiency (Машины и оборудование строительные. Бетоносмесители. Часть 2. Методика проверки эффективности смешивания).
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования" и "О безопасности колесных транспортных средств"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт определяет порядок и методы испытаний эффективности перемешивания бетоносмесителей периодического и непрерывного действия в соответствии с ISO 18650-1.
Настоящий стандарт распространяется на бетоносмесители периодического действия производительностью, равной или более 70 м3/ч, и бетоносмесителей непрерывного действия - 50 м3/ч.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты, для недатированных ссылок применяют последнее издание ссылочного документа:
ISO 1920-3 Testing of concrete - Part 3: Making and curing test specimens (Испытания бетона. Часть 3. Подготовка и выдержка образцов)
ISO 1920-1 Testing of concrete - Part 1: Sampling of fresh concrete (Бетон. Методы испытания. Часть 1. Отбор образцов свежеуложенной бетонной смеси)
ISO 3310-1 Test sieves - Technical requirements and testing - Part 1: Test sieves of metal wire cloth (Сита лабораторные. Технические требования и испытания. Часть 1. Лабораторные сита из проволочной ткани)
ISO 1920-4:2005 Testing of concrete - Part 4: Strength of hardened concrete (Бетон. Методы испытания. Часть 4. Прочность затвердевшего бетона)
ISO 1920-2 Testing of concrete - Part 2: Properties of fresh concrete (Бетон. Методы испытания. Часть 2. Свойства свежеуложенной бетонной смеси)
ISO 6783 Coarse aggregates for concrete - Determination of particle density and water absorption - Hydrostatic balance method (Заполнители крупные для бетона. Определение насыпной плотности и водопоглощения. Метод гидростатического равновесия)
ISO 7033 Fine and coarse aggregates for concrete - Determination of the particle mass-per-volume and water absorption - Pycnometer method (Заполнители мелкие и крупные для бетона. Определение насыпной плотности и водопоглощения. Метод с использованием пикнометра)
ISO 11375 Building construction machinery and equipment - Terms and definitions (Машины и оборудование строительные. Термины и определения)
ISO 18650-1 Building construction machinery and equipment - Concrete mixers - Part 1: Vocabulary and general specifications (Машины и оборудование строительные. Бетоносмесители. Часть 1. Словарь и общие технические условия)
3. Термины и определения
В настоящем стандарте применены термины по ISO 18650-1 и ISO 11375.
4. Требования для определения типа бетоносмесителя
Конструкция и исполнение бетоносмесителя в целом и его компонентов, таких как камера смешивания (барабан, чаша или желоб), ротор с лезвиями или лопатками для перемешивания, направление их вращения, устройства загрузки и разгрузки (при наличии), должны быть определены в соответствии с технической документацией изготовителя.
Число оборотов барабана или смешивающих органов в минуту должно быть определено в спецификации изготовителя.
Система привода должна допускать перезапуск бетоносмесителя через 5 мин после приготовления испытательного замеса в соответствии с 5.2.
Разгрузка бетоносмесителя должна происходить в соответствии с конструкцией или спецификацией изготовителя. Камера смешивания должна быть сконструирована таким образом, чтобы потери компонентов и смеси в целом перед разгрузкой не превышали 0,5% общего объема.
5. Определение производительности бетоносмесителя
5.1. Основные характеристики
Эффективность смешивания определяется однородностью бетонной смеси и прочностью на сжатие бетонных образцов, кубиков или цилиндров, отобранных после смешивания. Определение однородности бетонной смеси включает в себя следующие испытания отобранных образцов:
a) воздухововлечение;
b) содержание раствора на единицу объема;
c) содержание крупного заполнителя на единицу объема;
d) удобоукладываемость.
Содержание компонентов бетонной смеси (воздуха, раствора, крупного заполнителя), определенных по результатам испытаний, а также плотность и прочность на сжатие бетонных образцов в дальнейшем используются для расчета их дисперсии.
Для расчета дисперсии содержания компонентов и других признаков, выраженных в процентном содержании, используют следующую формулу
(1)
где X1 - значение содержания компонентов, осадки конуса и прочности на сжатие, полученных из образцов 1 или 2, - наибольшее значение X1 и X2;
X2 - значение содержания компонентов, осадки конуса и прочности на сжатие, полученных из образцов 1 или 2, - наименьшее значение X1 и X2.
Физический смысл этой формулы может быть преобразован следующим образом:
(2)
В таком виде формула представляет дисперсию определенных параметров двух проб по отношению к их среднему значению.
Для оценки результатов испытаний конкретные значения дисперсии сравниваются с допустимыми результатами в соответствии с разделом 6.
5.2. Требования к бетонной смеси
Бетонная смесь, используемая для определения эффективности смешивания бетоносмесителя, должна быть идентифицирована изготовителем бетонной смеси или испытательной лабораторией и иметь следующие характеристики: крупность заполнителя - до 20 мм, удобоукладываемость - (80 +/- 30) мм, воздухововлечение - (4,5 +/- 1,5)% и номинальную прочность на сжатие - (25 +/- 5) Н/мм2. В случае невозможности достичь вышеуказанных значений воздухововлечения могут быть использованы соответствующие добавки.
Объем материалов для приготовления испытательного замеса должен учитывать коэффициент выхода бетонной смеси, заявленный изготовителем бетоносмесителя.
