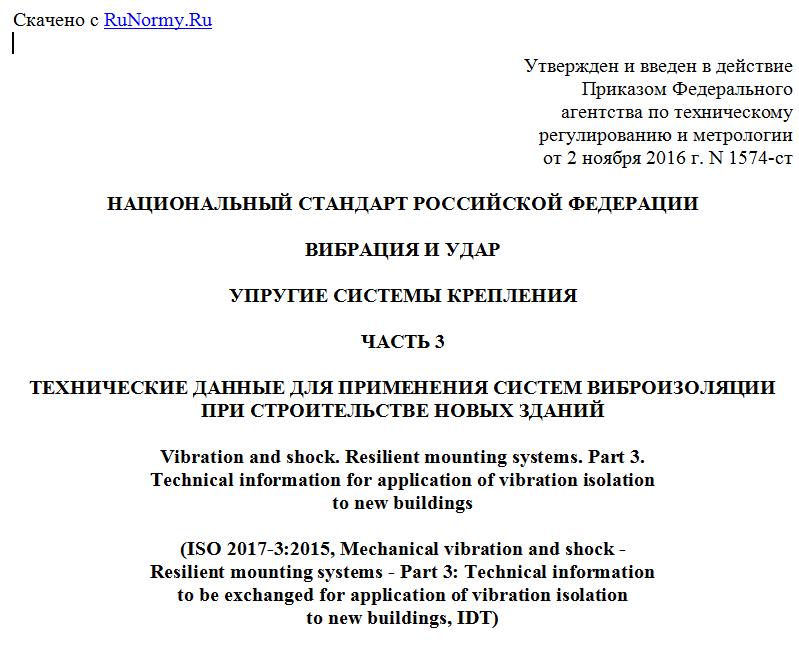

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 ноября 2016 г. N 1574-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИБРАЦИЯ И УДАР
УПРУГИЕ СИСТЕМЫ КРЕПЛЕНИЯ
ЧАСТЬ 3
ТЕХНИЧЕСКИЕ ДАННЫЕ ДЛЯ ПРИМЕНЕНИЯ СИСТЕМ ВИБРОИЗОЛЯЦИИ
ПРИ СТРОИТЕЛЬСТВЕ НОВЫХ ЗДАНИЙ
Vibration and shock. Resilient mounting systems. Part 3.
Technical information for application of vibration isolation
to new buildings
(ISO 2017-3:2015, Mechanical vibration and shock -
Resilient mounting systems - Part 3: Technical information
to be exchanged for application of vibration isolation
to new buildings, IDT)
ГОСТ Р ИСО 2017-3-2016
Группа Г15
ОКС 17.160
93.100
Дата введения
1 октября 2017 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. N 1574-ст
4 Настоящий стандарт является идентичным по отношению к международному стандарту ИСО 2017-3:2015 "Вибрация и удар механические. Упругие монтажные системы. Часть 3. Техническая информация для обмена с целью применения вибрационной изоляции, связанной с новыми зданиями" (ISO 2017-3:2015 "Mechanical vibration and shock - Resilient mounting systems - Part 3: Technical information to be exchanged for application of vibration isolation to new buildings", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Ряд поставщиков систем виброизоляции предлагает универсальные решения, которые могут быть использованы в разных практических задачах. Для привязки к конкретным потребностям пользователя им необходима дополнительная информация об условиях применения системы, которую, зачастую, заказчик системы виброизоляции или изготовитель оборудования, подлежащего виброизоляции, предоставить не могут.
С другой стороны, правильный выбор системы виброизоляции заказчиком (архитектором или руководителем строительства) усложняется, если ее технические характеристики приведены поставщиком в недостаточном объеме. Это может вынудить заказчика проводить дополнительные испытания, т.е. фактически дублировать работу, уже выполненную поставщиком.
Настоящий стандарт является руководством по обмену технической информацией между заказчиком и поставщиком систем виброизоляции, применяемой при строительстве новых зданий.
1. Область применения
Настоящий стандарт устанавливает требования по обмену информацией для применения систем виброизоляции от источников вибрации и ударов при строительстве новых зданий.
Настоящий стандарт распространяется на стадии проектирования и строительства зданий в местности, где они могут подвергнуться значительным вибрационным воздействиям (от железнодорожного транспорта, автомобильного движения, промышленных источников и т.д.). Применяемая система виброизоляции должна обеспечивать целость конструкции здания и установленного внутри здания оборудования (включая оборудование, чувствительное к воздействию вибрации), а также комфортные условия для проживания людей.
Настоящий стандарт распространяется на обмен информацией между владельцем здания, заказчиком строительства и поставщиком системы виброизоляции.
Землетрясения и ветра в качестве источников воздействующей на здание вибрации в настоящем стандарте не рассматриваются.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 2041, Mechanical vibration, shock and condition monitoring - Vocabulary (Вибрация, удар и контроль состояния. Словарь)
ISO 2631-2, Mechanical vibration and shock - Evaluation of human exposure to whole-body vibration - Part 2: Vibration in buildings (1 Hz to 80 Hz) [Вибрация и удар. Оценка воздействия общей вибрации на человека. Часть 2. Вибрация в зданиях (в диапазоне от 1 до 80 Гц)]
ISO 4866, Mechanical vibration and shock - Vibration of buildings - Guidelines for the measurement of vibrations and evaluation of their effects on buildings (Вибрация и удар. Вибрация зданий. Руководство по измерению вибрации и оценке ее воздействия на здания)
ISO 7626-1, Vibration and shock - Experimental determination of mechanical mobility - Part 1: Basic definitions and transducers (Вибрация и удар. Экспериментальное определение механической подвижности. Часть 1. Основные определения и преобразователи)
ISO 9688, Mechanical vibration and shock - Analytical methods of assessing shock resistance of mechanical systems - Information exchange between suppliers and users of analyses (Вибрация и удар. Аналитические методы оценки ударной прочности механических систем. Информация, предоставляемая заказчиком и исполнителем)
ISO 10815, Mechanical vibration - Measurement of vibration generated internally in railway tunnels by the passage of trains (Вибрация. Измерения вибрации, создаваемой в железнодорожном туннеле при прохождении поездов)
ISO 10846-1, Acoustics and vibration - Laboratory measurement of vibro-acoustic transfer properties of resilient elements - Part 1: Principles and guidelines (Вибрация. Измерения виброакустических передаточных характеристик упругих элементов конструкций в лабораторных условиях. Часть 1. Принципы и руководство)
ISO 14837-1, Mechanical vibration - Ground-borne noise and vibration arising from rail systems - Part 1: General guidance (Вибрация. Шум и вибрация, создаваемые движением рельсового транспорта. Часть 1. Общее руководство)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 2041, ИСО 7626-1, ИСО 9688, ИСО 10846-1 и ИСО 14837-1, а также следующие термины с соответствующими определениями.
3.1 приемник вибрации (vibration receiver): Любые конструкции или их элементы, испытывающие воздействие вибрационной энергии, переданной от сторонних источников.
3.2 заказчик (customer): Пользователь или покупатель продукции (здания).
3.3 изготовитель (producer): Лицо, изготавливающее продукцию, подлежащую изоляции от вибрации и которую согласен приобрести заказчик.
3.4 поставщик системы виброизоляции (isolation supplier): Лицо, ответственное за поставку и установку системы виброизоляции, позволяющей ослабить передаваемую вибрацию в соответствии с требованиями заказчика.
Примечание 1 - В некоторых случаях изготовителем и поставщиком системы виброизоляции может быть одно и то же лицо.
Примечание 2 - Заказчик, изготовитель и поставщик могут привлекать субподрядные организации для выполнения работ по договору.
3.5 виброизоляция основания (base isolation): Устройство (совокупность устройств), обеспечивающее установку сооружения на его основании и защиту сооружения (оборудования) от воздействия вибрации и/или ударов.
4. Назначение системы виброизоляции здания
Назначением системы виброизоляции является защита людей, конструкций и других механических систем от воздействия вибрации и ударов посредством изменений свойств пути распространения вибрации от ее источника к приемнику. В случае значительного вибрационного фона на местности целью системы виброизоляции могут быть:
a) целость конструкции новых зданий;
b) комфортные условия для людей, если в местах их постоянного или временного проживания наблюдается повышенный вибрационный фон;
c) надежность функционирования оборудования, установленного в зданиях;
d) соблюдение требований законодательства.
5. Изолируемые объекты
Как правило, предпочтительным решением является изоляция источника вибрации. Если это принципиально невозможно или если результаты виброизоляции источника неудовлетворительны, то изолировать следует приемник вибрации (здание). Иногда при этом по экономическим соображениям приходится прибегать к компромиссам. Так, виброизоляция может распространяться не на все здания, подвергающиеся вибрационному воздействию, а только на ряд строящихся сооружений, таких как мосты, башни и т.п., или отдельные здания и их элементы, особенно чувствительные к вибрационному воздействию (концертные залы, лаборатории с чувствительным оборудованием и пр.).
6. Анализ необходимости применения систем виброизоляции
В пределах городской застройки вибрацию и связанный с нею шум создают подземные, наземные и надземные рельсовые транспортные средства, а также промышленные предприятия. При оценке негативных последствий вибрации следует рассматривать:
a) воздействие колебаний грунта на конструкцию здания;
b) восприятие колебаний грунта жителями здания;
