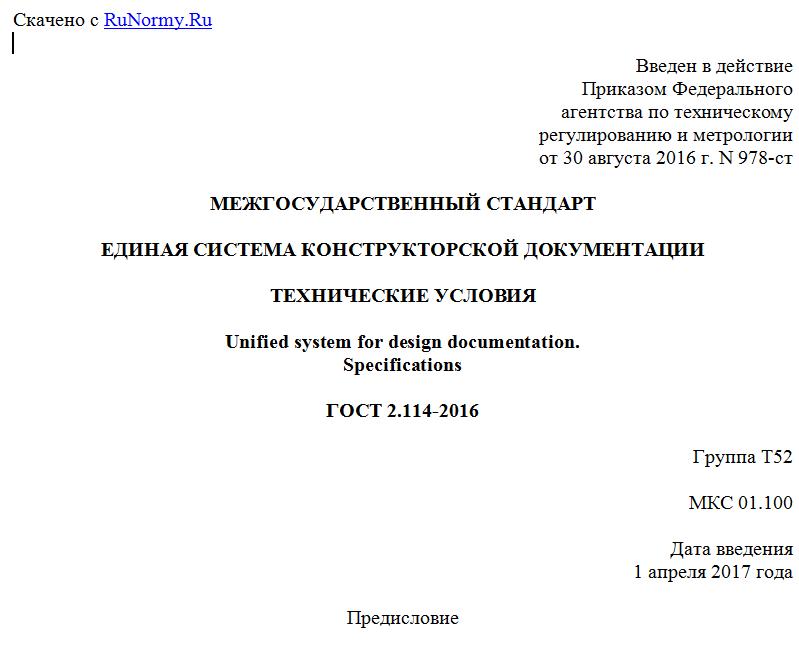

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 августа 2016 г. N 978-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Unified system for design documentation.
Specifications
ГОСТ 2.114-2016
Группа Т52
МКС 01.100
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 051 (МТК 051) "Система конструкторской документации"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июля 2016 г. N 89-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2016 г. N 978-ст межгосударственный стандарт ГОСТ 2.114-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 ВЗАМЕН ГОСТ 2.114-95
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает общие требования, правила и нормы (далее - требования) к выполнению технических условий.
Настоящий стандарт распространяется на изделия машиностроения и приборостроения всех отраслей промышленности, изготавливаемые и применяемые по конструкторской документации, выполняемой в соответствии с требованиями Единой системы конструкторской документации.
На основе настоящего стандарта могут быть разработаны стандарты, учитывающие особенности выполнения технических условий на изделия различных видов техники с учетом их специфики.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.051-2013 Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.058-2016 Единая система конструкторской документации. Правила выполнения реквизитной части электронных конструкторских документов
ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.103-2013 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.104-2006 Единая система конструкторской документации. Основные надписи
ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.106-96 Единая система конструкторской документации. Текстовые документы
ГОСТ 2.113-75 Единая система конструкторской документации. Групповые и базовые конструкторские документы
ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.301-68 Единая система конструкторской документации. Форматы
ГОСТ 2.501-2013 Единая система конструкторской документации. Правила учета и хранения
ГОСТ 2.503-2013 Единая система конструкторской документации. Правила внесения изменений
ГОСТ 2.511-2011 Единая система конструкторской документации. Правила передачи электронных конструкторских документов. Общие положения
ГОСТ 2.512-2011 Единая система конструкторской документации. Правила выполнения пакета данных для передачи электронных конструкторских документов. Общие положения
ГОСТ 15.000-82 Система разработки и постановки продукции на производство. Общие положения <*>
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 15.000-94 "Система разработки и постановки продукции на производство. Основные положения".
ОК 012-93 Общероссийский классификатор изделий и конструкторских документов (Классификатор ЕСКД) (ОКЕСКД)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1
изделие: Предмет или набор предметов производства, подлежащих изготовлению в организации (на предприятии) по конструкторской документации. Примечания 1 Изделиями могут быть: устройства, средства, машины, агрегаты, аппараты, приспособления, оборудование, установки, инструменты, механизмы, системы и др. 2 Число изделий может измеряться в штуках (экземплярах). 3 К изделиям допускается относить завершенные и незавершенные предметы производства, в том числе заготовки. [ГОСТ 2.101-2016, статья 3.1]
3.1.2 Изделие машиностроения и приборостроения (изделие, машиностроительная продукция) - Изделие, разработка, изготовление и применение которого выполняются по конструкторской документации.
Примечание - Изделиями машиностроения и приборостроения могут быть устройства, средства, машины, приборы, оборудование, агрегаты, аппараты, механизмы, комплексы, комплекты, системы, оснастка, приспособления, инструмент, мебель, упаковка и др.
3.1.3
составная часть изделия: Изделие, выполняющее определенные технические функции в составе другого изделия и не предназначенное для самостоятельной поставки. [ГОСТ 2.101-2016, статья 3.1.2]
3.2. Сокращения
В настоящем стандарте приняты следующие сокращения:
ЕСКД - единая система конструкторской документации;
ЗИП - запасные части, инструмент и принадлежности;
КД - конструкторский документ (конструкторская документация);
НД - нормативный документ;
ПЗ - представительство заказчика;
СЧ - составная часть изделия;
ТЗ на ОКР - техническое задание на выполнение опытно-конструкторской работы;
ТУ - технические условия.
4. Основные положения
4.1 ТУ в соответствии с ГОСТ 2.102 являются КД, содержащим требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других КД.
ТУ разрабатываются по решению разработчика, заказчика, если это не отражено в ТЗ на ОКР.
ТУ разрабатываются в составе комплекта КД и являются неотъемлемой частью комплекта КД на изделие.
4.2 ТУ следует разрабатывать, как правило, на изделия, предназначенные для самостоятельной поставки (реализации) потребителю. ТУ по согласованию заказчика (потребителя) с разработчиком (поставщиком) КД могут быть разработаны на отдельные составные части изделия, если это не установлено в ТЗ на ОКР.
Примечание - ТУ на изделия народнохозяйственного назначения единичного производства разового изготовления допускается не составлять. Разработку, изготовление, приемку и поставку таких изделий допускается осуществлять по ТЗ, разработанному в соответствии с ГОСТ 15.001.
4.3 ТУ следует разрабатывать:
- на одно конкретное изделие;
- на несколько однотипных изделий (групповое ТУ) в соответствии с требованиями ГОСТ 2.113.
Примечание - В случае необходимости разработки изделий с повышенными требованиями по отношению к действующим следует разрабатывать самостоятельные ТУ, в которых следует приводить ссылку на действующие ТУ, или действующие ТУ преобразовываются в групповые с внесением необходимых дополнений (изменений).
4.4 Требования, установленные в ТУ, не должны противоречить требованиям стандартов (межгосударственных, национальных, отраслевых), распространяющихся на данное изделие, если это не противоречит национальному законодательству. В ТУ требования стандартов повторять не следует, данные требования заменяют ссылками на эти стандарты в соответствии с ГОСТ 2.105.
4.5 ТУ в соответствии с ТЗ на ОКР допускается разрабатывать на любой стадии разработки КД по ГОСТ 2.103, на проектных стадиях разработки - проекты, на рабочих стадиях разработки - рабочие ТУ.
Примечание - В случае необходимости разработки изделия с повышенными требованиями по отношению к действующему следует разрабатывать самостоятельные ТУ, в которых следует приводить ссылку на действующие ТУ, или действующие ТУ следует преобразовывать в групповые с внесением необходимых дополнений (изменений).
4.6 Обозначение ТУ на изделия машиностроения и приборостроения согласно правилам обозначения КД в соответствии со стандартами ЕСКД является обязательным.
Рабочие ТУ как вид КД следует обозначать в соответствии с ГОСТ 2.102, ГОСТ 2.104, ГОСТ 2.201 и ОК 012; например, обозначение ТУ цилиндрического редуктора: АБВГ.303121.001 ТУ;
проекты ТУ - по ГОСТ 2.201 (приложение 1) по общим правилам обозначения эскизного КД с добавлением кода "ТУ" в конце обозначения; например, обозначение цилиндрического редуктора: ЭР 24.03.36.07.ТУ.
Примечание - Допускается использовать ранее действовавшую систему обозначений, при этом ТУ следует обозначать по общим правилам обозначения КД.
4.7 ТУ могут выполнять в бумажной или в электронной форме (на бумажных или электронных носителях).
4.8 ТУ в бумажной форме следует выполнять на листах формата А4 по ГОСТ 2.301 с основной надписью по ГОСТ 2.104 (формы 2 и 2а), а титульный лист следует оформлять по ГОСТ 2.105 с дополнением:
- на поле 6 - ниже обозначения ТУ при необходимости следует указывать в скобках обозначение документа, взамен которого выпущены данные ТУ по типу ("Взамен..."), дату введения или срок действия ТУ (при необходимости).
Схемы, чертежи и таблицы, иллюстрирующие отдельные положения ТУ, выполняют на листах форматов по ГОСТ 2.301, при этом основную надпись выполняют
