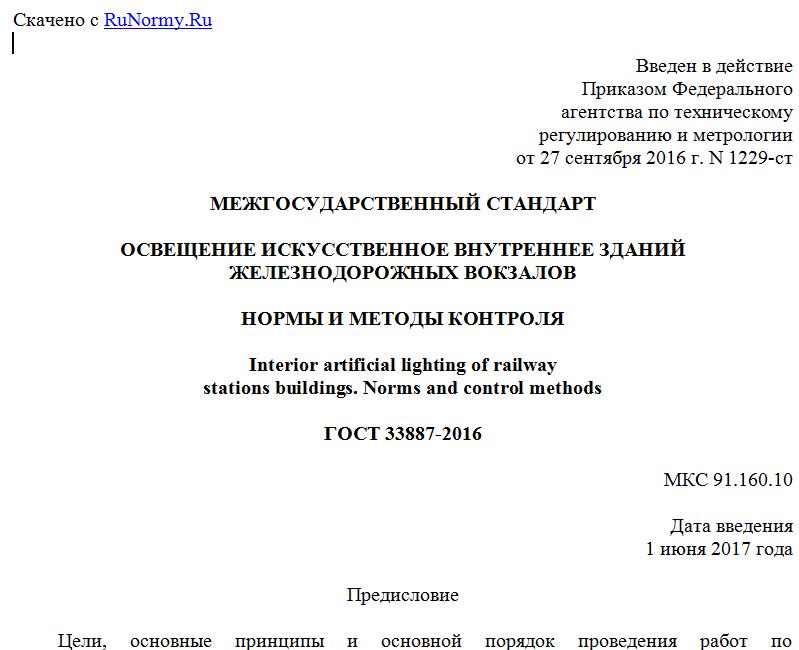

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 сентября 2016 г. N 1229-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСВЕЩЕНИЕ ИСКУССТВЕННОЕ ВНУТРЕННЕЕ ЗДАНИЙ
ЖЕЛЕЗНОДОРОЖНЫХ ВОКЗАЛОВ
НОРМЫ И МЕТОДЫ КОНТРОЛЯ
Interior artificial lighting of railway
stations buildings. Norms and control methods
ГОСТ 33887-2016
МКС 91.160.10
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (АО "ВНИИЖТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2016 г. N 90-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 сентября 2016 г. N 1229-ст межгосударственный стандарт ГОСТ 33887-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 56238-2014
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на помещения зданий железнодорожных вокзалов, предназначенные для пассажиров, а также на служебные помещения, и устанавливает нормы искусственного освещения и методы их контроля при проектировании, реконструкции и эксплуатации осветительных установок.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.332-2013 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 15049-81 <1> Лампы электрические. Термины и определения
ГОСТ 16703-79 <2> Приборы и комплексы световые. Термины и определения
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 55704-2013 "Источники света электрические. Термины и определения".
<2> В Российской Федерации действует ГОСТ Р 55392-2012 "Приборы и комплексы осветительные. Термины и определения".
ГОСТ 26148-84 Фотометрия. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 15049, ГОСТ 16703, ГОСТ 26148, национальным стандартам и нормативным документам на термины и определения в области железнодорожного транспорта, действующим на территории государства, принявшего стандарт <3>, а также следующие термины с соответствующими определениями:
--------------------------------
<3> В Российской Федерации действует ГОСТ Р 55056-2012 "Транспорт железнодорожный. Основные понятия. Термины и определения".
3.1 аварийное освещение: Освещение, предназначенное для использования при нарушении питания рабочего освещения.
Примечание - Аварийное освещение подразделяют на резервное и эвакуационное.
3.2 резервное освещение: Вид аварийного освещения для продолжения работы в случае отключения рабочего освещения.
3.3 эвакуационное освещение: Вид аварийного освещения для эвакуации людей и/или завершения потенциально опасного процесса.
Примечание - Эвакуационное освещение подразделяют на освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).
3.4 дежурное освещение: Освещение в нерабочее время в служебных помещениях, а также при отсутствии пассажиров в залах ожидания.
3.5 рабочее освещение: Освещение, предназначенное для обеспечения нормируемых светотехнических параметров (освещенности и качественных показателей освещения) в помещениях железнодорожного вокзала, в том числе на рабочих местах.
3.6 общее освещение: Освещение, при котором светильники размещаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению оборудования (общее локализованное освещение).
3.7 местное освещение: Освещение рабочего места, являющееся дополнительным к общему освещению и имеющее независимое от него управление.
Примечание - Местное освещение осуществляют при помощи индивидуальных светильников, концентрирующих световой поток непосредственно на рабочее место, и включаемых на время выполнения соответствующих работ.
3.8 комбинированное освещение: Сочетание общего и местного освещения.
3.9 коэффициент запаса Kз: Коэффициент, учитывающий снижение освещенности в процессе эксплуатации осветительной установки вследствие загрязнения и старения источников света, осветительных приборов и окружающих поверхностей (потолков, стен, пола), равный отношению освещенности перед началом эксплуатации осветительной установки к освещенности по истечении определенного периода эксплуатации.
Примечание - Коэффициент запаса является обратной величиной по отношению к коэффициенту эксплуатации.
3.10
освещенность Ev, E, лк: Физическая величина, определяемая отношением светового потока, падающего на малый участок поверхности, содержащий рассматриваемую точку, к площади этого участка, Ev = dФv/dA. [ГОСТ 26148, статья 44]
3.11 цилиндрическая освещенность Eц, лк: Отношение светового потока, падающего на внешнюю поверхность бесконечно малого цилиндра с центром в заданной точке, к площади боковой поверхности этого цилиндра.
Примечания
1 Если не оговорено иное, то ось цилиндра должна быть расположена вертикально.
2 Применительно к внутреннему освещению цилиндрическую освещенность используют в качестве критерия оценки насыщенности помещения светом.
3.12 равномерность освещенности Uо: Отношение значения минимальной освещенности к значению максимальной освещенности на конкретном рабочем месте или по всей площади помещения в зависимости от назначения помещения.
3.13 коэффициент пульсации освещенности Kп, %: Критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока источников света в осветительной установке при питании их переменным током.
Примечание - Коэффициент пульсации освещенности рассчитывают по формуле Kп = 100(Eмакс - Eмин)/(2·Eср), где Eмакс и Eмин - соответственно максимальное и минимальное значения освещенности за период ее колебания, Eср - среднее значение освещенности за этот же период.
3.14 объединенный показатель дискомфорта; UGR: Характеристика дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения.
3.15 цветопередача: Общее понятие, характеризующее влияние спектрального состава источника света на зрительное восприятие цветных объектов, сознательно или бессознательно сравниваемое с восприятием тех же объектов, освещенных стандартным источником света.
3.16 общий индекс цветопередачи Ra: Показатель качества цветопередачи, определяемый исходя из сравнения спектральных характеристик испытуемых объектов при освещении стандартным и исследуемым источниками света.
3.17 коррелированная цветовая температура; КЦТ: Температура излучателя Планка (черного тела), имеющего координаты цветности наиболее близкие к координатам цветности, соответствующим спектральному распределению рассматриваемого объекта.
3.18 стробоскопический эффект: Явление искажения зрительного восприятия вращающихся, движущихся или сменяющихся объектов в мелькающем свете, возникающее при совпадении кратности частотных характеристик движения объектов и изменения светового потока во времени в осветительных установках, выполненных источниками света, питаемыми переменным током.
3.19 рабочая поверхность: Поверхность, на которой проводят работу и нормируют освещенность.
3.20 габаритная яркость: Средняя яркость светящей поверхности осветительного прибора, видимой в данном направлении.
Примечание - Габаритная яркость определяется отношением силы света осветительного прибора в данном направлении к площади проекции его светящей поверхности на плоскость, перпендикулярную к этому направлению.
4. Общие требования к видам освещения
4.1 Освещение помещений вокзала подразделяют на рабочее, аварийное и дежурное.
4.2 Рабочее освещение следует предусматривать во всех помещениях вокзала. Рабочее освещение может быть общим равномерным, общим локализованным и комбинированным. Как правило, в помещениях вокзалов применяют общее равномерное освещение.
4.3 Общее локализованное освещение применяют в помещениях, имеющих зоны с различными требованиями к уровню освещенности.
4.4 На отдельных участках (рабочих местах), где уровень освещенности должен быть выше уровня освещенности по помещению от общего освещения, применяют комбинированное освещение.
4.5 Для освещения пассажирских залов, камер хранения, вокзальных переходов и лестниц в крупных (расчетной вместимостью более 1500 пассажиров) и больших (расчетной вместимостью от 700 до 1500 пассажиров) вокзалах предусматривают две системы рабочего освещения, подключаемые к независимым источникам электроснабжения и обеспечивающие не менее 50% нормируемой освещенности каждая.
4.6 На вокзалах должно быть предусмотрено аварийное освещение эвакуационное и/или резервное.
Аварийное освещение подключают к источнику питания, не зависимому от источника питания основного (рабочего) освещения.
4.7 Светильники аварийного освещения могут быть постоянного действия, включаемыми одновременно со светильниками рабочего освещения, и непостоянного действия, автоматически включаемыми при аварийном отключении питания рабочего освещения.
4.8 Эвакуационное освещение на вокзалах подразделяют на освещение путей эвакуации и эвакуационное освещение больших площадей - антипаническое освещение, направленное на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.
4.9 Освещение путей эвакуации должно быть организовано по маршрутам эвакуации:
- в коридорах и проходах;
- подземных переходах и пешеходных тоннелях;
- вестибюлях и галереях, местах изменения (перепада) уровня пола;
- зоне каждого изменения направления маршрута;
- при пересечении проходов и коридоров;
- на лестничных маршах;
- перед каждым эвакуационным выходом, а также:
- в местах установки турникетов;
- местах размещения пунктов досмотра;
- перед пунктом медицинской помощи;
