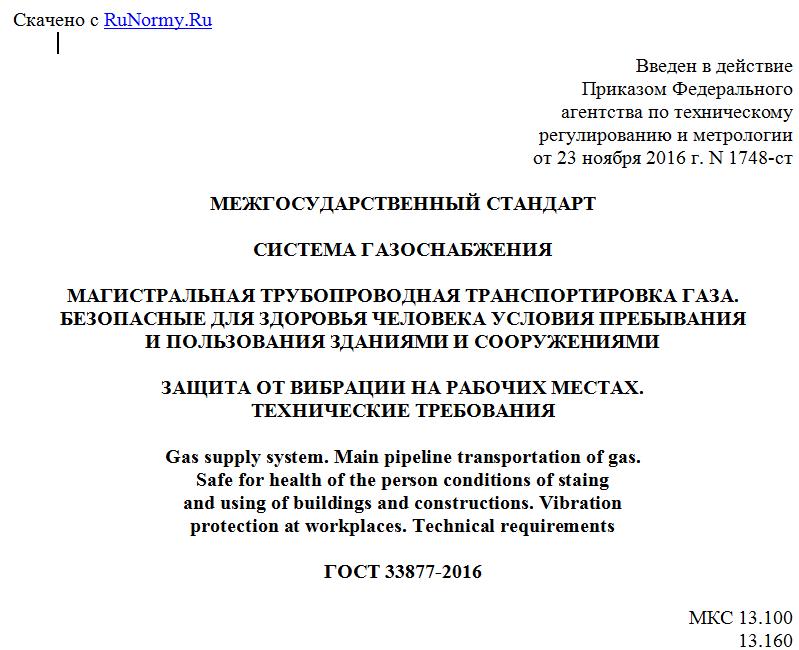

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 ноября 2016 г. N 1748-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ГАЗОСНАБЖЕНИЯ
МАГИСТРАЛЬНАЯ ТРУБОПРОВОДНАЯ ТРАНСПОРТИРОВКА ГАЗА.
БЕЗОПАСНЫЕ ДЛЯ ЗДОРОВЬЯ ЧЕЛОВЕКА УСЛОВИЯ ПРЕБЫВАНИЯ
И ПОЛЬЗОВАНИЯ ЗДАНИЯМИ И СООРУЖЕНИЯМИ
ЗАЩИТА ОТ ВИБРАЦИИ НА РАБОЧИХ МЕСТАХ.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Gas supply system. Main pipeline transportation of gas.
Safe for health of the person conditions of staing
and using of buildings and constructions. Vibration
protection at workplaces. Technical requirements
ГОСТ 33877-2016
МКС 13.100
13.160
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Публичным акционерным обществом "Газпром" (ПАО "Газпром") и Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 523 "Техника и технологии добычи и переработки нефти и газа"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июля 2016 г. N 89-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Казахстан KZ Госстандарт Республики Казахстан
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2016 г. N 1748-ст межгосударственный стандарт ГОСТ 33877-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает комплекс безопасных для здоровья условий пребывания и пользования зданиями и сооружениями магистрального трубопроводного транспорта газа при воздействии общей и локальной вибрации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.4.002-97 Система стандартов безопасности труда. Средства защиты рук от вибрации. Технические требования и методы испытаний
ГОСТ 12.4.024-76 Система стандартов безопасности труда. Обувь специальная виброзащитная. Общие технические требования
ГОСТ 12.4.183-91 Система стандартов безопасности труда. Материалы для средств защиты рук. Технические требования
ГОСТ 26568-85 Вибрация. Методы и средства защиты. Классификация
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1
вибрация: Движение точки или механической системы, при котором происходят колебания характеризующих его скалярных величин. [ГОСТ 24346-80, пункт 3]
3.2
виброизоляция: Метод вибрационной защиты посредством устройств, помещаемых между источником возбуждения и защищаемым объектом. [ГОСТ 24346-80, пункт 139]
3.3
виброзащита: Совокупность средств и методов уменьшения вибрации, воспринимаемой защищаемыми объектами. Примечание - Под уменьшением вибрации понимают уменьшение значений каких-либо определенных величин, характеризующих вибрацию. [ГОСТ 24346-80, пункт 8]
3.4
демпфер: Виброзащитное устройство или его часть, создающая демпфирование вибрации. [ГОСТ 24346-80, пункт 144]
3.5
демпфирование: Уменьшение вибрации вследствие рассеяния механической энергии.
[ГОСТ 24346-80, пункт 9.1]
3.6 корректированный уровень вибрации: Одночисловая характеристика вибрации, определяемая как результат энергетического суммирования уровней вибрации в октавных полосах частот с учетом октавных поправок.
3.7
локальная вибрация: Вибрация, передаваемая через кисти рук или ступни ног сидящего человека в местах контакта с управляемой машиной или обрабатываемым изделием. [ГОСТ 12.1.012-2004, пункт 3.13]
3.8
общая вибрация: Вибрация, передаваемая на тело стоящего, сидящего или лежащего человека в точках его опоры (ступни ног, ягодицы, спина, голова). [ГОСТ 12.1.012-2004, пункт 3.12]
3.9 пассивная виброизоляция: Виброизоляционная защита, не использующая энергию дополнительного источника.
3.10 предельно допустимый уровень вибрации: Уровень вибрации, который при ежедневной (кроме выходных дней) работе, но не более 40 часов в неделю в течение всего рабочего стажа, не должен вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдаленные сроки жизни настоящего и последующих поколений.
3.11
рабочее место: Место постоянного или временного пребывания работающих в процессе трудовой деятельности. [ГОСТ 12.1.005-88, приложение 1]
3.12 эквивалентный корректированный уровень вибрации: Вибрация, которая имеет такое же среднеквадратичное корректированное значение виброускорения, что и данная непостоянная вибрация в течение определенного интервала времени.
4. Классификация вибрации
4.1 По способу передачи на человека вибрацию подразделяют на общую и локальную.
4.1.1 По месту действия общую вибрацию подразделяют на следующие типы:
- на рабочих местах производственных объектов магистрального трубопроводного транспорта газа;
- на рабочих местах административных зданий, операторных, лабораторий и других вспомогательных помещений объектов магистрального трубопроводного транспорта газа.
4.1.2 В зависимости от источника возникновения общую вибрацию на объектах магистрального трубопроводного транспорта газа подразделяют:
- на технологическую вибрацию на рабочих местах с источниками вибрации;
- технологическую вибрацию на рабочих местах без источников вибрации.
4.1.3 Локальную вибрацию, в зависимости от источника возникновения, подразделяют:
- на передающуюся вибрацию от ручного механизированного инструмента (с двигателями), органов ручного управления машинами и оборудованием;
- передающуюся от ручного немеханизированного инструмента (без двигателей), органов ручного управления машинами и оборудованием.
4.2 По характеру спектра вибрацию подразделяют:
- на узкополосную (контролируемые параметры в 1/3 октавной полосе частот более чем на 15 дБ превышают значения в соседних 1/3 октавных полосах);
- широкополосную (с непрерывным спектром шириной более одной октавы).
4.3 По временным характеристикам вибрацию подразделяют на:
- постоянную - нормируемый параметр изменяется не более чем в два раза (на 6 дБ) за время наблюдения;
- непостоянную - нормируемый параметр изменяется не менее чем в два раза (на 6 дБ) за время наблюдения не менее 10 мин при измерении с постоянной времени 1 с.
4.4 Непостоянную вибрацию подразделяют на следующие виды:
- колеблющуюся (величина нормируемых параметров непрерывно изменяется во времени);
- прерывистую (контакт человека с вибрацией прерывается, длительность интервалов, в течение которых имеет место контакт, составляет более 1 с);
- импульсную (состоит из одного или нескольких вибрационных воздействий, каждый длительностью менее 1 с).
4.5 По частотному составу вибрацию подразделяют:
- на низкочастотную (с преобладанием максимальных уровней в октавных полосах частот от 1 до 4 Гц для общих вибраций, от 8 до 16 Гц для локальных вибраций);
- среднечастотную (от 8 до 16 Гц для общих вибраций, от 31,5 до 63,0 Гц для локальных вибраций);
- высокочастотную (от 31,5 до 63,0 Гц для общих вибраций, от 125 до 1000 Гц для локальных вибраций).
4.6 Основными источниками общей вибрации на объектах магистральной трубопроводной транспортировки газа являются:
- узел подключения компрессорной станции к магистральному газопроводу;
- камеры запуска и приема очистного устройства магистрального газопровода;
- установка очистки технологического газа, состоящая из пылеуловителей и фильтр сепараторов;
- установка охлаждения технологического газа;
- газоперекачивающие агрегаты;
- технологические трубопроводы обвязки компрессорной станции;
- запорная арматура технологических трубопроводов обвязки агрегатов;
- установка подготовки пускового и топливного газа, установка подготовки импульсного газа;
- различное вспомогательное оборудование;
- энергетическое оборудование и др.
4.7 Основными источниками локальной вибрации на объектах магистральной трубопроводной транспортировки газа являются ручные механизированные (с двигателями) и немеханизированные инструменты.
5. Допустимые уровни вибрации на рабочих местах
5.1 Нормирование параметров вибрации на объектах магистральной трубопроводной транспортировки газа и ее оценку проводят в зависимости от способа передачи вибрации.
5.2 Нормируемые параметры общей вибрации на рабочих местах:
- эквивалентное виброускорение A(8), м/с2;
- уровень виброускорения LA(8), дБ.
5.3 Нормируемые параметры локальной вибрации на рабочих местах:
