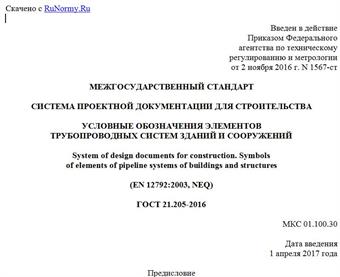

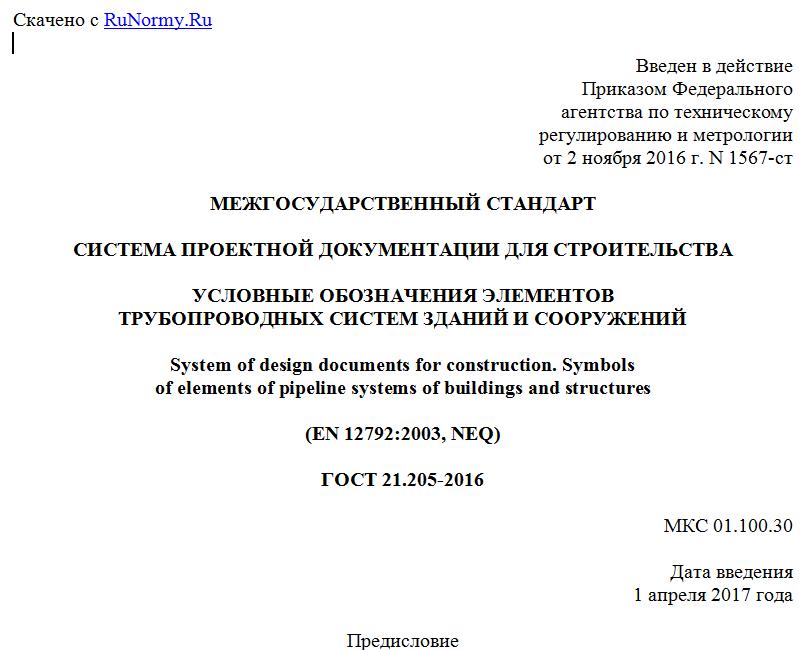

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 ноября 2016 г. N 1567-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ
ТРУБОПРОВОДНЫХ СИСТЕМ ЗДАНИЙ И СООРУЖЕНИЙ
System of design documents for construction. Symbols
of elements of pipeline systems of buildings and structures
(EN 12792:2003, NEQ)
ГОСТ 21.205-2016
МКС 01.100.30
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом "Центр технического и сметного нормирования в строительстве" (АО "ЦНС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2016 г. N 90-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. N 1567-ст введен в действие межгосударственный стандарт ГОСТ 21.205-2016 для применения в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт соответствует европейскому стандарту и национальному стандарту США:
- EN 12792:2003 "Вентиляция в зданиях. Термины и условные графические обозначения" ("Ventilation for buildings. Symbols, terminology and graphical symbols", NEQ) в части условных обозначений элементов систем вентиляции и кондиционирования, применяемых в схемах;
- ANSI/ISA-5.1-2009 "Символы аппаратуры и их идентификация" ("Instrumentation Symbols and Identification", NEQ) в части условных обозначений арматуры вида привода и регулирования арматуры
6 ВВЕДЕН ВЗАМЕН ГОСТ 21.205-93
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает основные условные графические обозначения элементов систем инженерно-технического обеспечения (водоснабжения, канализации, отопления, вентиляции, кондиционирования, газоснабжения), тепломеханических и других трубопроводных систем, а также буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.782-96 Единая система конструкторской документации. Обозначения условные графические. Машины гидравлические и пневматические
ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.208-2013 Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячным информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Условные графические обозначения элементов систем
3.1 Трубопроводы и их элементы в чертежах и схемах указывают условными графическими обозначениями и упрощенными изображениями по ГОСТ 21.206.
3.2 Размеры условных графических обозначений элементов систем в чертежах и схемах принимают без соблюдения масштаба.
Условные графические обозначения не показывают фактическую конструкцию элементов.
3.3 В схемах, выполняемых в аксонометрической проекции, элементы систем допускается изображать упрощенно в виде контурных очертаний.
3.4 Условные обозначения приборов, средств автоматизации и линий связи, а также буквенные обозначения измеряемых величин и функциональных признаков приборов в схемах принимают по ГОСТ 21.208.
3.5 Условные графические обозначения элементов трубопроводов общего назначения, применяемые в схемах, приведены в таблице 1.
Таблица 1
Наименование Условное обозначение
1 Фильтр
2 Подогреватель
3 Охладитель
4 Охладитель и подогреватель (терморегулятор)
5 Теплоутилизатор
6 Осушитель воздуха
7 Увлажнитель воздуха
8 Конденсатоотводчик (конденсационный горшок)
9 Устройство отборное <*> для установки контрольно-измерительного прибора
<*> Обозначение показано на трубопроводе. Примечание - Условные обозначения, приведенные в пунктах 1 - 8 таблицы 1, не применяют в схемах систем вентиляции и кондиционирования воздуха.
3.6 Условные графические обозначения баков и насосов в схемах приведены в таблице 2.
Таблица 2
Наименование Условное обозначение
1 Бак:
а) открытый под атмосферным давлением
б) закрытый с давлением выше атмосферного
в) закрытый с давлением ниже атмосферного
2 Форсунка
3 Насос (общее обозначение)
а) нерегулируемый
б) регулируемый
Примечание - Если необходимо отразить принцип действия насоса, то применяют обозначения, приведенные в пунктах 4 - 6 или в ГОСТ 2.782 (таблица 2).
4 Насос ручной
5 Насос центробежный
6 Насос струйный (эжектор, инжектор, элеватор)
3.7 Условные графические обозначения элементов внутренних систем водоснабжения и канализации приведены в таблице 3.
Таблица 3
Наименование Условное обозначение
на видах сверху и на планах на видах спереди или сбоку, на разрезах и в схемах
1 Раковина
2 Мойка
3 Умывальник
4 Умывальник угловой
5 Умывальник групповой Примечание - Количество знаков "+" в обозначении должно соответствовать действительному количеству кранов.
6 Умывальник групповой круглый
7 Ванна
8 Ванна ножная
9 Поддон душевой
10 Биде
11 Унитаз
12 Чаша напольная
13 Писсуар настенный
14 Писсуар напольный
15 Слив больничный
16 Трап
17 Воронка спускная
18 Воронка внутреннего водостока
19 Сетка душевая
20 Фонтанчик питьевой
21 Автомат газированной воды
22 Водонагреватель электрический проточный
23 Водонагреватель электрический накопительный
3.8 Условные графические обозначения трубопроводов и их элементов приведены в таблице 4.
Таблица 4
Наименование Условное обозначение
1 Участок трубопровода изолированный
2 Трубопровод в трубе (футляре)
3 Трубопровод в сальнике
4 Сифон (гидрозатвор) <*>
5 Компенсатор <*>:
а) общее обозначение
б) П-образный
в) Z-образный
г) сильфонный
д) сальниковый (телескопический)
6 Вставка <*>:
