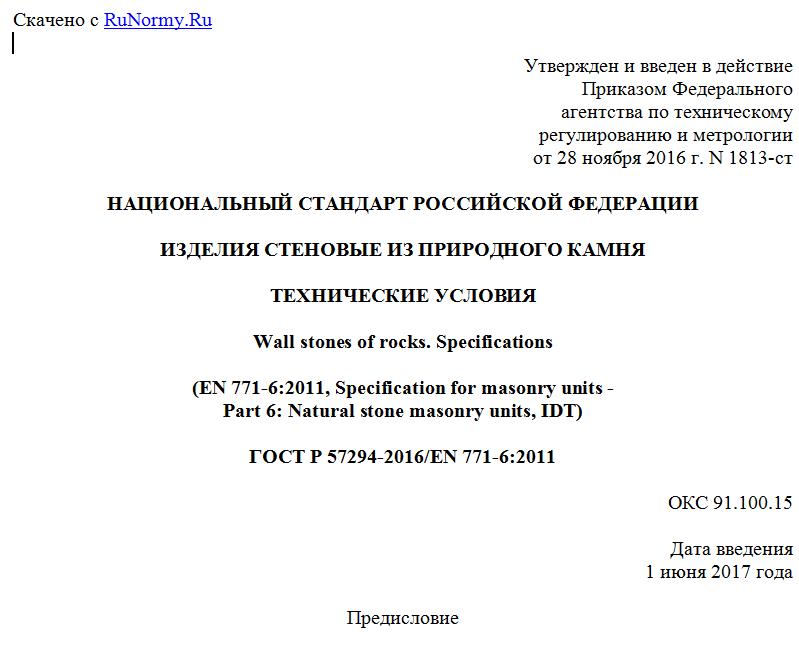

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 ноября 2016 г. N 1813-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ СТЕНОВЫЕ ИЗ ПРИРОДНОГО КАМНЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Wall stones of rocks. Specifications
(EN 771-6:2011, Specification for masonry units -
Part 6: Natural stone masonry units, IDT)
ГОСТ Р 57294-2016/EN 771-6:2011
ОКС 91.100.15
Дата введения
1 июня 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Научно-исследовательский и проектно-изыскательский институт по проблемам добычи, транспорта и переработки минерального сырья в промышленности строительных материалов" (ФГУП "ВНИПИИстромсырье") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 ноября 2016 г. N 1813-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 771-6:2011 "Описание элементов каменной кладки. Часть 6. Природные стеновые камни" (EN 771-6:2011 "Specification for masonry units - Part 6: Natural stone masonry units", IDT).
Наименование настоящего стандарта изменено по отношению к наименованию указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования к характеристикам стеновых изделий, изготовленных из природного камня (далее - изделия), шириной, равной или превышающей 80 мм. Изделия предназначены для обычной, облицованной и необлицованной каменной кладки несущих и ненесущих стен зданий и сооружений. Изделия могут применяться для возведения стен правильной и произвольной формы, включая перегородки, пустотную стену, подпорную или наружную кладку дымоходов. Изделия могут дополнительно обеспечивать противопожарную защиту, теплоизоляцию, звукоизоляцию и звукопоглощение.
В настоящем стандарте рассматриваются стеновые изделия, имеющие форму прямоугольного параллелепипеда, специальную форму, а также доборные элементы для внутреннего и наружного применения.
Настоящий стандарт устанавливает требования к петрографическим характеристикам природного камня, требования к прочности, плотности, пористости, размерной точности, теплопроводности, водопоглощению, морозостойкости, а также оценку соответствия и требования к маркировке изделий.
В настоящем стандарте не рассматриваются панели на высоту этажа, а также применяемые для мощения, футеровки дымоходов и в качестве водонепроницаемого горизонтального ряда кладки.
2. Нормативные ссылки
Следующие ссылочные документы являются обязательными для применения настоящего стандарта. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая поправки).
EN 772-1:2011 <1>, Methods of test for masonry units - Part 1: Determination of compressive strength (Элементы каменной кладки. Методы испытаний. Часть 1. Определение предела прочности при сжатии)
--------------------------------
<1> Действует EN 772-1:2011+A1:2015.
EN 772-11, Methods of test for masonry units - Part 11: Determination of water absorption of aggregate concrete, autoclaved aerated concrete, manufactured stone and natural stone masonry units due to capillary action and the initial rate of water absorption of clay masonry units (Элементы каменной кладки. Методы испытаний. Часть 11. Определение впитывания воды бетонными стеновыми блоками на плотных или легких заполнителях, автоклавными поризованными бетонными блоками, искусственными и природными камнями вследствие капиллярного действия и начальной скорости впитывания воды керамическими стеновыми кирпичами)
EN 772-16:2011, Methods of test for masonry units - Part 16: Determination of dimensions (Элементы каменной кладки. Методы испытаний. Часть 16. Определение размеров)
EN 772-20, Methods of test for masonry units - Part 20: Determination of flatness of faces of aggregate concrete, manufactured stone and natural stone masonry units (Элементы каменной кладки. Методы испытаний. Часть 20. Определение плоскостности граней бетонных стеновых блоков с заполнителем и природных строительных камней)
EN 998-2:2010, Specification for mortar for masonry - Part 2: Masonry mortar (Техническое описание строительного раствора для каменной кладки. Часть 2. Строительный раствор каменной кладки)
EN 1052-2, Methods of test for masonry - Part 2: Determination of flexural strength (Методы испытаний каменной кладки. Часть 2. Определение прочности на изгиб)
EN 1052-3, Methods of test for masonry - Part 3: Determination of initial shear strength (Методы испытаний каменной кладки. Часть 3. Определение начального сопротивления сдвигу)
EN 1745, Masonry and masonry products - Methods for determining thermal properties [Каменная кладка и штучный (каменный) материал. Методы определения тепловых свойств]
EN 1936, Natural stone test methods - Determination of real density and apparent density, and of total and open porosity (Природные камни. Методы испытаний. Определение действительной и кажущейся плотности, а также суммарной и открытой пористости)
EN 12371, Natural stone test methods - Determination of frost resistance (Природные камни. Методы испытаний. Определение морозостойкости)
EN 12372, Natural stone test methods - Determination of flexural strength under concentrated load (Природные камни. Методы испытаний. Определение прочности на изгиб под действием сосредоточенной нагрузки)
EN 12407, Natural stone test methods - Petrographic examination (Природные камни. Методы испытаний. Петрографическое изучение)
EN 12440, Natural stone - Denomination criteria (Природный камень. Критерии наименования)
EN 13373, Natural stone test methods - Determination of geometric characteristics on units (Природные камни. Методы испытаний. Определение геометрических характеристик камней)
EN 13501-1, Fire classification of construction products and building elements - Part 1: Classification using data from reaction to fire tests (Пожарная классификация строительных материалов и элементов зданий. Часть 1. Классификация на основе использования данных реакции при испытаниях на огнестойкость)
EN ISO 10456, Building materials and products - Hygrothermal properties - Tabulated design values and procedures for determining declared and design thermal values (ISO 10456:2007) [Строительные материалы и изделия. Гигротермические свойства. Табличные проектные значения и методики определения декларированных и проектных термических значений (ISO 10456:2007)]
EN ISO 12572, Hygrothermal performance of building materials and products - Determination of water vapour transmission properties (ISO 12572:2001) [Гигротермическая характеристика строительных материалов и изделий. Определение свойств проницаемости паров воды (ISO 12572:2001)]
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 кажущаяся плотность (apparent density): Отношение между массой сухого образца и его видимым объемом.
3.2 стеновой камень (masonry unit): Предварительно отформованный элемент, предназначенный для сооружения каменной кладки.
3.3 лицевая поверхность (face): Открытая для внешнего воздействия поверхность природных каменных штучных материалов.
3.4 природный каменный штучный материал (natural stone masonry unit): Стеновое строительное изделие, изготовленное из природного камня.
3.5 размеры и поверхности (dimensions and surfaces): Размеры и поверхности обработанного камня и бутового камня прямоугольной формы (рисунок 1).
3.6 координационный размер (coordinating size): Размер стенового камня с учетом допусков и припусков для соединений.
3.7 рабочий размер (work size): Размер стенового камня, заданный производителем, которому соответствует действительный размер в пределах допускаемых отклонений.
3.8 действительный размер (actual size): Размер стенового камня, предназначенного для измерений.
3.9 рваный (бутовый) камень (rubble stone): Штучный каменный материал прямоугольной формы, обрабатываемый до размеров, заявленных изготовителем.
3.10 квадратный бутовый камень (squared rubble stone): Бутовый камень квадратного сечения, обработанный до размеров, заявленных изготовителем.
3.11 стеновой камень правильной геометрической формы (regular-shaped masonry unit): Стеновой камень, имеющий правильную форму прямоугольного параллелепипеда.
3.12 стеновой камень специальной формы (specifically shaped masonry unit): Стеновой камень, не имеющий форму прямоугольного параллелепипеда.
3.13 доборный элемент (accessory unit): Элемент, имеющий форму и размеры, обеспечивающие более полное заполнение пространства в каменной кладке.
3.14 обработанный камень (dimensioned stone): Камень, все грани которого обработаны до заявленных размеров.
3.15 избыточная ширина (extra width): Ширина, превышающая рабочий размер, позволяющая приспособить рабочую ширину после применения штучного материала на месте кладки.
3.16 декларированное значение (declared value): Значение показателя качества, указываемое изготовителем с учетом точности испытания и изменчивости производственного процесса.
3.17 представительные образцы (indicative samples): Часть природного камня достаточного размера, позволяющая определить внешний вид в части расцветки, рисунка жил, физической структуры и чистовой обработки лицевой грани изделия.
3.18 стеновые камни категории I (category I masonry units): Камни с объявленным пределом прочности при сжатии и вероятностью невозможности его достижения, не превышающей 5%.
Примечание - Указанное условие может быть установлено с помощью среднего или характеристического значения.
3.19 стеновые камни категории II (category II masonry units): Камни, доверительный уровень которых не соответствует принятому для камней категории I.
3.20 номинальная прочность при сжатии стеновых камней (normalized compressive strength of masonry units): Прочность при сжатии стеновых камней, эквивалентная прочности при сжатии стенового камня в сухом состоянии шириной и высотой 100 мм.
3.21 средняя прочность при сжатии стеновых камней (mean compressive strength of masonry units): Среднее арифметическое значение прочности при сжатии стеновых камней.
3.22 характеристическая прочность при сжатии стеновых камней (characteristic compressive strength of masonry units): Прочность при сжатии, соответствующая нижнему квантилю 5% прочности при сжатии стеновых камней.
3.23 группа изделия (product group): Продукция одного производителя, имеющая одинаковые значения одной или нескольких характеристик.
4. Общие сведения о природном камне
Природный камень является естественным продуктом, добываемым при проведении горных работ или в карьерах, из которого изготовляют изделия в ходе производственного процесса.
Природный камень, используемый в строительстве, подразделяют на три основные литологические группы горных пород:
- магматические, возникшие в процессе охлаждения и застывания магмы (гранит, габбро, базальт, диорит, порфир и др.);
- осадочные, возникшие в процессе осаждения (как правило, в воде) органических или неорганических частиц (известняк, доломит, песчаник, травертин и др.);
- метаморфические, преобразованные из магматических и осадочных пород под воздействием тепла и/или давления (сланец, гнейс, кварцит, мрамор и др.).
5. Требования к стеновым изделиям из природного камня
5.1. Общие положения
Подтверждение соответствия качества изделий техническим требованиям устанавливают путем проведения испытаний методами, указанными в настоящем стандарте, а также непосредственными измерениями измерительным инструментом.
Стандартные методы испытаний не всегда применимы к стеновым камням специальной формы или доборным элементам кладки.
Критерии соответствия, указанные в нижеследующих разделах, основаны на первичных испытаниях изделий и на контроле (если необходимо) отправляемой партии изделий (приложение A). Для средних значений предела прочности при сжатии стеновых изделий категории I следует применять квантиль 50% (p = 0,50), для характеристических значений - квантиль 5% (p = 0,05) и доверительный уровень 95%.
Для оценки процесса производства изготовитель устанавливает критерии соответствия в документации заводского производственного контроля (см. 8.3).
5.2. Описание природного камня
Описание природного камня - в соответствии с ЕН 12440. Описание должно включать в себя наименование горной породы, петрографическую характеристику, преобладающий цвет и месторождение.
5.3. Размеры и допуски
5.3.1 Размеры
Производитель с учетом рабочего размера декларирует размеры в миллиметрах в следующей последовательности: длина, ширина и высота (см. рисунок 1). Дополнительно могут быть заданы координационный размер, а также монтажные размеры.
1 - длина; 2 - ширина; 3 - высота; 4 - постель;
5 - лицевая грань; 6 - грань тычка
