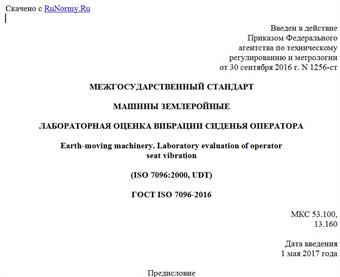

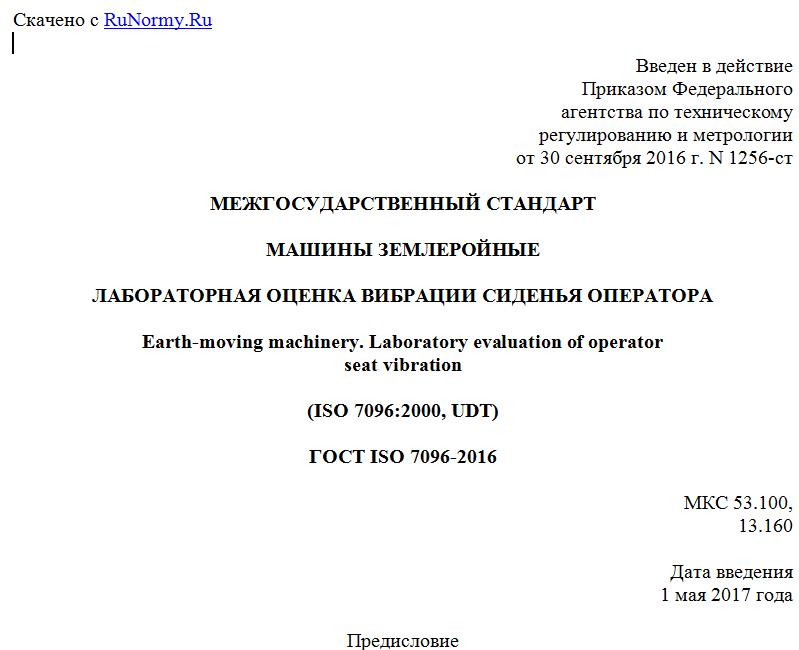

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1256-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
ЛАБОРАТОРНАЯ ОЦЕНКА ВИБРАЦИИ СИДЕНЬЯ ОПЕРАТОРА
Earth-moving machinery. Laboratory evaluation of operator
seat vibration
(ISO 7096:2000, UDT)
ГОСТ ISO 7096-2016
МКС 53.100,
13.160
Дата введения
1 мая 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным Техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1256-ст межгосударственный стандарт ГОСТ ISO 7096-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 7096:2000 "Машины землеройные. Лабораторная оценка вибрации сиденья оператора" ("Earth-moving machinery - Laboratory evaluation of operator seat vibration", IDT).
Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам приведены в дополнительном приложении ДА
6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт устанавливает в соответствии с ISO 10326-1 лабораторный метод измерения и оценки эффективности подвески сиденья в снижении вертикальной общей вибрации, передаваемой на оператора землеройных машин на частотах между 1 и 20 Гц. Настоящий стандарт определяет критерии приемки для применения сидений на различных машинах.
1.2 Настоящий стандарт применим к сиденьям оператора, используемым на землеройных машинах, определенных в ISO 6165.
1.3 Настоящий стандарт устанавливает входные спектральные классы, требуемые для нижеперечисленных землеройных машин. Каждый класс определяет группу машин со сходными вибрационными характеристиками:
- землевозы с жесткой рамой эксплуатационной массой более 4500 кг <1>;
- землевозы с шарнирно-сочлененной рамой;
- скреперы без подвески осей или рамы <2>;
- колесные погрузчики эксплуатационной массой более 4500 кг <1>;
- грейдеры;
- колесные бульдозеры;
- уплотнители грунта (колесного типа);
- экскаваторы-погрузчики;
- гусеничные погрузчики;
- гусеничный бульдозер эксплуатационной массой не выше 50 000 кг <1>, <3>;
- мини-самосвалы эксплуатационной массой не выше 4500 кг <1>;
- мини-погрузчики эксплуатационной массой не выше 4500 кг <1>;
- погрузчики с бортовым поворотом эксплуатационной массой не выше 4500 кг <1>.
--------------------------------
<1> См. ISO 6016.
<2> Для тракторных скреперов могут быть использованы сиденья с подвеской либо без подвески, или имеющие подвеску с повышенным демпфированием.
<3> Для гусеничных бульдозеров, эксплуатационной массой более чем 50 000 кг, требования к эффективности сиденья соответственно обеспечиваются типом подушки сиденья.
1.4 Нижеперечисленные машины во время работы передают на сиденье на частотах между 1 и 20 Гц достаточно низкую воздействующую вертикальную вибрацию, так что эти сиденья не требуют подвески для ослабления передаваемой вибрации:
- экскаваторы, в том числе шагающие и канатные экскаваторы <4>;
- траншеекопатели;
- уплотняющие машины;
- невибрационные катки;
- дорожные фрезы;
- трубоукладчики;
- отделочные машины;
- вибрационные катки.
--------------------------------
<4> Для экскаваторов преобладающей является вибрация в продольном направлении (X).
1.5 Испытания и критерии, определенные в настоящем стандарте, предназначены для сидений оператора, используемых в землеройных машинах обычных конструкций.
Примечание - Для машин с конструктивными особенностями, которые приводят к существенно отличающимся вибрационным характеристикам, могут применять другие испытания.
1.6 Не распространяется на вибрацию, которая воздействует на оператора не через сиденье, например воспринимаемая стопами ног от платформы, от педалей управления или кистями рук от рулевого колеса.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты, для недатированных ссылок применяют последнее издание ссылочного документа:
ISO 2041:1990 Vibration and shock - Vocabulary (Вибрация и удар. Словарь)
ISO 2631-1:1997 Mechanical vibration and shock - Evaluation of human exposure to whole-body vibration - Part 1: General requirements (Вибрация и удар. Оценка воздействия на человека общей вибрации. Часть 1: Общие требования)
ISO 6016:1998 Earth-moving machinery - Methods of measuring the masses of whole machines, their equipment and components (Машины землеройные. Методы измерения масс машин в целом, их рабочего оборудования и узлов)
ISO 6165 Earth-moving machinery - Basic types - Identification and terms and definitions (Машины землеройные. Классификация. Термины и определения)
ISO 8041:1990 Human response to vibration - Measuring instrumentation (Чувствительность человека к вибрации. Приборы для измерения)
ISO 10326-1:1992 Mechanical vibration - Laboratory method for evaluating vehicle seat vibration - Part 1: Basic requirements (Вибрация. Лабораторный метод оценки вибрации сиденья транспортного средства. Часть 1: Основные требования)
ISO 13090-1:1998 Mechanical vibration and shock - Guidance on safety aspects of tests and experiments with people - Part 1: Exposure to whole-body mechanical vibration and repeated shock (Механическая вибрация и удар. Руководство по мерам безопасности при проведении испытаний и экспериментов с участием людей. Часть 1. Воздействие общей механической вибрации и повторяющихся ударов)
3. Термины, определения, обозначения и сокращения
3.1. Термины и определения
Для целей настоящего стандарта, термины и определения приведены в ISO 2041, а также применяются нижеперечисленные:
3.1.1 общая вибрация (whole-body vibration): Вибрация, целиком передаваемая на тело через ягодицы сидящего оператора.
3.1.2 входной спектральный класс (input spectral class): Машины, имеющие сходные характеристики транспортно-технологической вибрации в точке крепления сидения, сгруппированные в силу однообразий механических характеристик.
3.1.3
эксплуатационная масса (operating mass): Масса базовой машины и оператора (75 кг), стандартного и, если предусмотрено изготовителем, порожнего навесного оборудования, с полностью заправленными топливными баками и жидкостными системами до уровней, установленных заводом-изготовителем. [ISO 6016:1998, 3.2.1]
3.1.4 сиденье оператора (operator seat): Та часть машины, которая предусмотрена для поддерживания ягодиц и спины сидящего оператора, включая любую систему подвески и другие предусмотренные механизмы (например, для регулировки положения сиденья).
3.1.5 частотный анализ (frequency analysis): Процесс получения количественной характеристики амплитуды вибрации как функции частоты.
3.1.6 период измерения (measuring period): Отрезок времени, в течение которого получают данные для анализа вибрации.
3.2. Обозначения и сокращения
Для целей настоящего стандарта применяются следующие обозначения и сокращения:
aP(fr) - некорректированное среднеквадратичное значение (RMS) измеренного вертикального ускорения на платформе на резонансной частоте.
, - некоррелированные среднеквадратичные значения (RMS) заданного вертикального ускорения на платформе под сиденьем (см. рисунок 3) между частотами f1 и f2, или f3 и f4.
aP12, aP34 - некоррелированные среднеквадратичные значения (RMS) измеренного вертикального ускорения на платформе между частотами f1 и f2, или f3 и f4.
aS(fr) - некорректированное среднеквадратичное значение (RMS) измеренного вертикального ускорения на диске, установленном на сидении на резонансной частоте.
, - корректированные по частоте среднеквадратичные (RMS) заданного значения вертикального ускорения на платформе между частотами f1 и f2, или f3 и f4.
awP12 - корректированное по частоте среднеквадратичное значение (RMS) измеренного вертикального ускорения на платформе между частотами f1 и f2.
awS12 - корректированное по частоте среднеквадратичное значение (RMS) измеренного вертикального ускорения на диске, установленном на сидении, между частотами f1 и f2.
Be - разрешающая способность по полосе пропускания, Гц.
f - частота, Гц.
fr - резонансная частота.
GP(f) - измеренная спектральная плотность мощности (PSD) вертикальной вибрации на платформе (основание сиденья).
- заданная спектральная плотность мощности (PSD) вертикальной вибрации на платформе (основание сиденья).
- нижний предел заданной спектральной плотности мощности вертикальной вибрации на платформе (основании сиденья).
- верхний предел заданной спектральной плотности мощности вертикальной вибрации на платформе (основании сиденья).
H(fr) - коэффициент передачи на резонансе.
PSD - спектральная плотность мощности, выраженная в квадрате ускорения на единицу полосы пропускания (м/с2)2/Гц.
SEAT - коэффициент передачи сиденья.
Ts - время выборки.
4. Общие требования
4.1 Лабораторно моделируемая вертикальная вибрация машины, задаваемая входным спектральным классом, основана на характерных измеренных данных,
