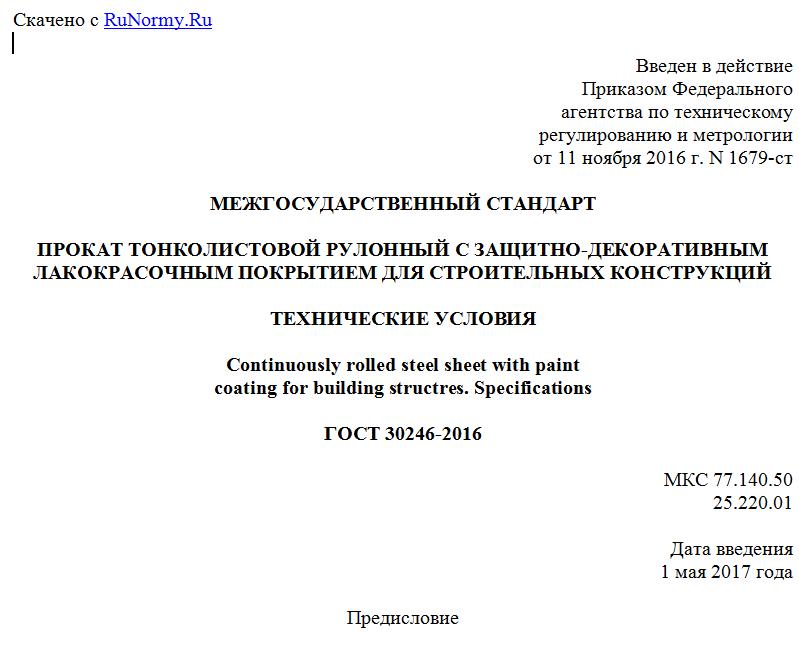

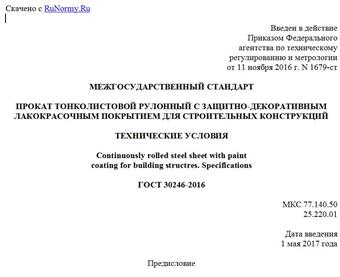

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 ноября 2016 г. N 1679-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОКАТ ТОНКОЛИСТОВОЙ РУЛОННЫЙ С ЗАЩИТНО-ДЕКОРАТИВНЫМ
ЛАКОКРАСОЧНЫМ ПОКРЫТИЕМ ДЛЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Continuously rolled steel sheet with paint
coating for building structres. Specifications
ГОСТ 30246-2016
МКС 77.140.50
25.220.01
Дата введения
1 мая 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом строительных металлоконструкций имени Н.П. Мельникова (ЦНИИПСК им. Мельникова)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2016 г. N 90-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2016 г. N 1679-ст межгосударственный стандарт ГОСТ 30246-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2017 г.
5 ВЗАМЕН ГОСТ 30246-94
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на рулонный стальной тонколистовой прокат с защитно-декоративным лакокрасочным покрытием (далее - окрашенный прокат), нанесенным на линиях окрашивания рулонного металла валковым методом, предназначенный для изготовления строительных конструкций и изделий холодным профилированием и гибкой.
Стандарт может быть распространен на окрашенный прокат, применяемый в других отраслях промышленности.
Обязательные требования к качеству продукции изложены в 4.3 - 4.5, 5.2, разделе 9. Объем выполнения требований разделов 6 и 7 определяет потребитель.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.005-75 Система стандартов безопасности труда. Работы окрасочные. Общие требования безопасности
ГОСТ 12.3.008-75 Система стандартов безопасности труда. Производство покрытий металлических и неметаллических неорганических. Общие требования безопасности
ГОСТ 4765-73 Материалы лакокрасочные. Методы определения прочности при ударе
ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14918-80 Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия
ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 20477-86 Лента полиэтиленовая с липким слоем. Технические условия
ГОСТ 24045-2010 Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 внешний слой покрытия: Слой покрытия, поверхность которого соприкасается с окружающей средой.
3.2 грунтовочное покрытие: Лакокрасочное покрытие, нанесенное непосредственно на окрашиваемую поверхность, обеспечивающее адгезию защитного покрытия с защищаемым материалом.
3.3 двухслойное лакокрасочное покрытие: Покрытие, состоящее из грунтовочного и внешнего слоев покрытия.
3.4 окрашиваемая поверхность: Поверхность, на которую нанесен или должен быть нанесен лакокрасочный материал.
3.5 окрашивание: Нанесение лакокрасочного материала на окрашиваемую поверхность.
3.6 лакокрасочный материал: Жидкий, пастообразный или порошковый материал, образующий при нанесении на окрашиваемую поверхность лакокрасочное покрытие, обладающее защитными, декоративными или специальными техническими свойствами.
3.7 лакокрасочное покрытие: Сплошное покрытие, полученное в результате нанесения одного или нескольких слоев лакокрасочного материала на окрашиваемую поверхность.
3.8 система лакокрасочного покрытия (лакокрасочная система): Многослойное покрытие, в котором каждый слой выполняет определенную функцию.
3.9 лицевая сторона проката с лакокрасочным покрытием: Внешняя сторона рулона с лакокрасочным покрытием.
4. Основные параметры
4.1 Окрашенный прокат (ОК) изготовляют с одно-, двухслойными покрытиями толщиной до 200 мкм лакокрасочными материалами групп I, II и III по действующим нормативным документам <*>, предназначенными для окрашивания на линиях рулонного металла, с прочностью пленки при изгибе "Т" от 0Т до 4Т в соответствии с настоящим стандартом.
--------------------------------
<*> В Российской Федерации действует СП 28.13330.2012 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии".
4.2 Окрашенный прокат изготовляют с односторонним покрытием (пример 1 приложения А), двусторонним одинаковым покрытием обеих сторон (пример 2 приложения А) и двусторонним различным покрытием лицевой и обратной сторон (пример 3 приложения А).
4.3 Окрашенный прокат поставляют в рулонах. Толщина проката в рулонах - от 0,5 до 2,0 мм, ширина - до 1800 мм.
4.4 Размеры, масса, телескопичность рулона из окрашенного проката не должны превышать:
- внутренний диаметр - 640 мм;
- наружный диаметр - 1500 мм;
- телескопичность - 20 мм;
- масса - 16 т.
4.5 Условные обозначения окрашенного проката - по приложению А.
5. Технические требования
5.1 Требования к исходным материалам
5.1.1 Для изготовления окрашенного проката в качестве исходной заготовки используют только листовой рулонный стальной прокат с металлическими защитными покрытиями и без покрытий. Качество исходного проката удостоверяется документом предприятия - изготовителя проката или предприятия - изготовителя окрашенного проката.
5.1.2 Окрашенный прокат изготовляют из исходной заготовки размерами по 4.3 и 4.4 с углеводородными смазками без пассивации.
Допускается по согласованию с изготовителем окрашенного проката поставка исходной заготовки с пассивацией без углеводородной смазки.
5.1.3 Лакокрасочные материалы, применяемые для окрашивания проката, приведены в приложении Б.
5.1.4 Окрашенный прокат, не подвергнутый профилированию или гибке, должен выдерживать агрессивное воздействие среды в соответствии с действующими нормативными документами <*>.
--------------------------------
<*> В Российской Федерации действует СП 28.13330.2012 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии".
Степень стойкости против агрессивного воздействия среды изделий, изготовленных из окрашенного проката профилированием или гибкой, устанавливается соответствующими нормативными документами на изготовление этих изделий.
5.2 Характеристика покрытий
5.2.1 Качество защитно-декоративного лакокрасочного покрытия по показателям внешнего вида должно быть не ниже класса III по ГОСТ 9.032.
5.2.2 Цвет, степень блеска, рисунок покрытия устанавливают по согласованию изготовителя с потребителем.
5.2.3 Поверхность окрашенного проката должна быть чистой со сплошным покрытием.
Допускается по согласованию изготовителя с потребителем отсутствие покрытия в начале и конце рулона. Общая протяженность непокрытых участков не более 20 м.
5.2.4 Прочность покрытия при изгибе "Т" зависит от применяемого лакокрасочного материала, толщины исходной заготовки и определяет допустимые радиусы гибов при дальнейшей переработке окрашенного проката. Метод испытания прочности покрытия окрашенного проката при изгибе "Т" - по приложению В.
Покрытие, выдержавшее испытания на изгиб "Т", в местах гиба обладает теми же защитными свойствами, что и покрытие, не подвергнутое изгибу.
Требования к прочности пленки покрытия при изгибе устанавливает потребитель в зависимости от радиуса гиба при переработке окрашенного проката.
5.2.5 Адгезия пленки покрытия не должна быть более 1 балла по ГОСТ 15140.
5.2.6 Толщину покрытия устанавливает потребитель. Значения толщины покрытий лакокрасочными материалами приведены в приложении Б.
5.3 Маркировка и упаковка
5.3.1 Маркировка и упаковка проката - по ГОСТ 7566 с дополнениями.
5.3.2 Маркировка рулонов должна содержать:
- наименование и/или товарный знак предприятия-изготовителя;
- условное обозначение проката;
- массу рулона;
- номер партии, дату изготовления.
5.3.3 Транспортная маркировка - по ГОСТ 14192.
5.3.4 Упаковка окрашенного проката должна быть проведена по чертежам предприятия-изготовителя. Упаковка должна предохранять радиальную и торцовую поверхности рулонов от механических повреждений и атмосферных осадков.
Допускается по согласованию изготовителя с потребителем использовать в качестве упаковки 1 - 1,5 неокрашенных витка конца рулона.
6. Приемка
6.1 Прокат принимают партиями. К партии относится продукция, изготовленная по единой технологии из заготовок одной партии с одинаковым покрытием.
Общее число рулонов в партии не должно превышать сменной выработки продукции.
6.2 Первый рулон партии подлежит контролю по всем обязательным требованиям настоящего стандарта и дополнительным требованиям потребителя, указанным в заказе.
