Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 ноября 2016 г. N 1695-ст

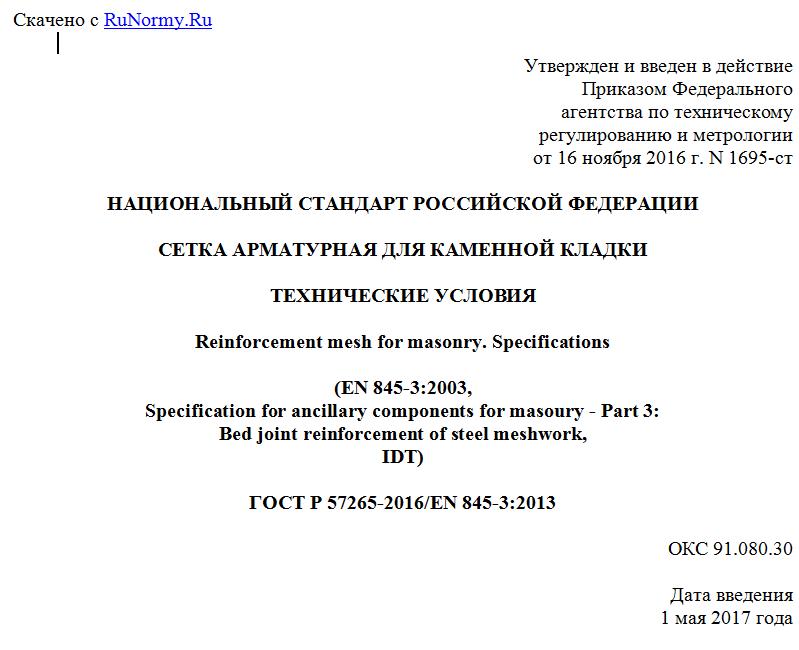

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЕТКА АРМАТУРНАЯ ДЛЯ КАМЕННОЙ КЛАДКИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Reinforcement mesh for masonry. Specifications
(EN 845-3:2003,
Specification for ancillary components for masoury - Part 3:
Bed joint reinforcement of steel meshwork,
IDT)
ГОСТ Р 57265-2016/EN 845-3:2013
ОКС 91.080.30
Дата введения
1 мая 2017 года
Предисловие
1 ПОДГОТОВЛЕН структурным подразделением Акционерного общества "Научно-исследовательский центр" (АО НИЦ "Строительство") Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), Объединением юридических лиц "Союз производителей композитов" (Союзкомпозит) и Национальным исследовательским Московским государственным строительным университетом (НИУ МГСУ) на основе официального перевода на русский язык немецкоязычной версии указанного в пункте 4 стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 ноября 2016 г. N 1695-ст
4 Настоящий стандарт идентичен стандарту EN 845-3:2013 "Вспомогательные компоненты каменной кладки. Технические условия. Часть 3. Стальная арматурная сетка для упрочнения горизонтальных швов кладки" (EN 845-3:2013 "Festlegungen Mauerwerk - Teil 3: Lagerfugenbewehrung aus Stahl", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международного и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном официальном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает требования к арматурной сетке, используемой при армировании горизонтальных швов и штукатурного слоя каменной кладки несущих и ненесущих стеновых конструкций зданий и сооружений различного назначения, а также в качестве связевого элемента в многослойных каменных стенах. Настоящий стандарт распространяется на арматурные сетки, выполненные из стальной (металлической) проволоки или композитного волокна, и устанавливает технические требования, показатели и характеристики арматурных сеток и требования к методам их контроля.
Настоящий стандарт распространяется на арматурные сетки, используемые:
- для армирования горизонтальных швов кладки несущих стен, возводимых в несейсмичных и сейсмоопасных регионах Российской Федерации;
- в качестве связей в многослойной кладке для соединения слоев;
- для армирования штукатурного слоя стен из различных кладочных материалов.
Стандарт распространяется на арматурные сетки, предназначенные для использования в конструкциях, эксплуатируемых в средах с различной степенью агрессивного воздействия, отвечающих требованиям по огнестойкости и пожарной безопасности.
2. Нормативные ссылки
Для применения данного стандарта требуется использование перечисленных ниже документов. В случае датированных ссылок действителен только тот выпуск, на который сделана ссылка. В случае недатированных ссылок применяется последний выпуск документа, на который сделана ссылка (включая все изменения):
EN 846-2, Mauerwerk - Teil 2: Bestimmung der Verbundfestigkeit der vorgefertigten Lagerfugenbewehrung (Вспомогательные компоненты каменной кладки. Часть 2. Определение прочности сцепления готовой арматуры для горизонтальных швов кладки)
Methods of test for ancillary components for masonry - Part 2: Determination of bond strength of prefabricated bed joint reinforcement in mortar joints
EN 846-3, Mauerwerk - Teil 3: Bestimmung der von in vorgefertigter Lagerfugenbewehrung (Методы испытаний вспомогательных компонентов каменной кладки. Часть 3. Определение допускаемой нагрузки на срез сварных швов в готовой арматуре для горизонтальных швов кладки)
Methods of tests for ancillary components for masonry - Part 3: Determination of shear load capacity of welds in prefabricated bed joint reinforcement
EN 10002-1, Metallische Werkstoffe - Zugversuch - Teil 1: bei Raumtemperatur (Материалы металлические. Испытание на растяжение. Часть 1. Метод испытания при температуре окружающей среды)
Metallic materials - Tensile testing - Part 1: Method of testing at ambient temperature
EN 10020, Begriffsbestimmung fuer die Enteilung der Staehle (Определение и классификация сталей)
Definition and classification of grades of steel
EN 10088-1, Nichtrostende - Teile 1: Verzeichnis der nichtrostenden (Стали нержавеющие. Часть 1. Перечень нержавеющих сталей)
Stainless steels - Part 1: List of stainless steels
EN 10088-2, Nichtrostende - Teil 2: Technische Lieferbedingungen Blech und Band aus Stalen allgemeine Verwendung (Стали нержавеющие. Часть 2. Технические условия поставки листовой и полосовой стали, стойкой к коррозии общего назначения)
Stainless steels - Part 2: Technical delivery conditions for sheet/plate and strip of corrosion resisting steels for general purposes
EN 10088-3, Nichtrostende - Teil 3: Technische Lieferbedingungen Halbzeug, , Walzdraht gezogenen Draht, Profile und Blankstahlerzeugnisse aus allgemeine Verwendung (Стали нержавеющие. Часть 3. Технические условия на поставку полуфабрикатов, стержней, прутков, катанки и профилей и продукции со специальной отделкой из коррозионно-стойких сталей общего назначения)
Stainless steels - Part 3: Technical delivery conditions for semi-finished products, bars, rods, wire, sections and bright products of corrosion resisting steels for general purposes
EN 10244-1, Stahldraht und Drahterzeugnisse - aus Nichteisenmetall auf Stahldraht - Teil 1: Allgemeine Regeln (Проволока стальная и изделия из проволоки. Покрытия из цветных металлов на стальной проволоке. Часть 1. Общие правила)
Steel wire and wire products - Non-ferrous metallic coatings on steel wire - Part 1: General principles
EN 10244-2, Stahldraht und Drahterzeugnisse - aus Nichteisenmetall auf Stahldraht - Teil 2: aus Zink oder Zinklegierungen (Проволока стальная и изделия из проволоки. Покрытия из цветных металлов на стальной проволоке. Часть 2. Покрытия из цинка или цинковых сплавов)
Steel wire and wire products - Non-ferrous metallic coatings on steel wire - Part 2: Zinc or zinc alloy coatings
EN 10245-1, Stahldraht und Drahterzeugnisse - Organische Beschichtungen auf Stahldraht - Teil 1: Allgemeine Regeln (Проволока стальная и изделия из проволоки. Органические покрытия на стальной проволоке. Часть 1. Общие правила)
Steel wire and wire products - Organic coatings on steel wire - Part 1: General rules
EN 10245-2, Stahldraht und Drahterzeugnisse - Organische Beschichtungen auf Stahldraht - Teil 2: PVC-beschichteter Draht (Проволока стальная и изделия из проволоки. Органические покрытия на стальной проволоке. Часть 2. Проволока с покрытием из ПВХ)
Steel wire and wire products - Organic coatings on wire - Part 2: PVC coated wire
EN 10245-3, Stahldraht und Drahterzeugnisse - Organische Beschichtungen auf Stahldraht - Teil 3: PE-beschichteter Draht (Проволока стальная и изделия из проволоки. Органические покрытия на стальной проволоке. Часть 3. Проволока с покрытием из полиэтилена (PE)
Steel wire and wire products - Organic coatings on wire - Part 3: PE coated wire
EN 10326, Kontinuierlich schmelztauchveredeltes Band und Blech aus - Technische Lieferbedingungen (Полосы и листы из конструкционной стали с покрытием, полученным непрерывным горячим погружением. Технические условия поставки)
Continuously hot-dip coated strip and sheet of low carbon steels for cold forming - Technical delivery conditions
EN 10327, Kontinuierlich schmelztauchveredeltes Band und Blech aus weichen zum Kaltumformen - Technische Lieferbedingungen (Полосы и листы из малоуглеродистой стали для холодной штамповки с покрытием, полученным непрерывным горячим погружением. Технические условия поставки)
Continuously hot-dip coated strip and sheet of low carbon steels for cold forming - Technical delivery conditions
EN ISO 7500-1, Metallische Werkstoffe - von statischen einachsigen - Teil 1: Zug- und - und Kalibrierung der Kraftmesseinrichtung (ISO 7500-1) (Материалы металлические. Проверка машин для статических одноосных испытаний. Машины для испытания на растяжение/сжатие. Проверка и калибрование системы измерения усилия)
Metallic materials - Verification of static uniaxial testing machines - Part 1: Tension/compression testing machines; verification and calibration of the force-measuring system
EN ISO 9513, Metallische Werkstoffe - Kalibrierung von die mit einachsiger Beanspruchung (ISO 9513) (Материалы металлические. Калибровка экстензометров при проведении контроля соосности)
Metallic materials - Calibration of extensometer systems used in uniaxial testing (ISO 9513)
ISO 10606, Steel for the reinforcement of concrete - Determination of percentage total elongation at maximum force (Сталь арматурная для бетона. Определение полного относительного удлинения при максимальном усилии)
3. Термины, определения и обозначения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 горизонтальный шов кладки (horizontal joint of masonry <*>, Lagerfuge <**>): Слой раствора между опорными поверхностями строительных блоков.
3.1.2 арматура горизонтальных швов кладки (Lagerfugen bewehrung <*>, reinforcement of horizontal joint of masonry <**>): Стальная арматура заводского изготовления для укладки в горизонтальный шов кладки.
3.1.3 прочность сцепления (Verbundfestigkeit <*>, adhesion strength <**>): Растягивающее усилие, которое может выдержать определенный продольный участок арматуры в горизонтальном шве каменной кладки.
3.1.4 характеристический предел текучести (charakteristische Streckgrenze <*>, characteristic yield strength <**>): Значение предела текучести, которое превышают 95% всех единичных значений испытания.
3.1.5 поперечная проволока (Querdrahte <*>, cross wire <**>): Проволока, соединяющая продольные проволоки.
3.1.6 декларируемое значение (deklarierter Wert <*>, the declared value <**>): Значение, о надежном соблюдении которого с учетом точности испытаний и отклонений в процессе производства заявляет производитель.
3.1.7 строительный элемент (Bauteil <*>, construction element <**>): Арматура горизонтальных швов кладки во всю длину либо в виде плоского длинного листа, либо в виде рулона.
3.1.8 длина нахлеста (die der <*>, the length of the overlap <**>): Минимальная длина участка арматуры горизонтального шва, расположенного параллельно следующему участку в целях сохранения всей эффективности армирования в горизонтальном шве каменной кладки.
3.1.9 продольная проволока ( <*>, longitudinal wire <**>): Проволока, расположенная параллельно продольной стороне кладки.
3.1.10 сетка (masche <*>, mesh <**>): Сетка, образуемая путем сваривания или переплетения проволок или изготовляемая путем просечки и вытяжки полосы с образованием ряда параллельных прорезей.
3.1.11 высота профиля ( <*>, profile height <**>): Наибольшая общая высота (расстояние между верхней и нижней лицевой поверхностью перпендикулярно длине и ширине шва) уложенной в раствор части арматуры горизонтального шва.
3.1.12 прочность при сдвиге (festigkeit bei scher <*>, shear strength <**>): Среднее усилие сдвига, которое при испытании сборной пробы из испытуемых образцов приводит к разрушению места соединения двух прутьев или проволок, на которые действует нагрузка по продольной оси в плоскости арматуры горизонтального шва кладки.
3.1.13 ширина (Breite <*>, width <**>): Общий размер в плоскости арматуры горизонтального шва кладки, измеренный перпендикулярно продольной оси.
3.1.14 проволока (Draht <*>, wire <**>): Изделие из металла с любой формой поперечного сечения, вытянутое в холодном состоянии в продольном направлении.
3.1.15 номинальный диаметр проволоки (Drahtnenndurchmesser <*>, nominal diameter of wire <**>): Диаметр круга с площадью, равной площади поперечного сечения проволоки, выраженный в миллиметрах.
--------------------------------
<*> en.
<**> de.
3.2. Обозначения
В настоящем стандарте применены следующие обозначения:
Ac - площадь поперечного сечения гладкой фасонной проволоки, мм2;
Ae - площадь поперечного сечения арматуры горизонтального шва кладки, мм2;
Agt - общее удлинение при наибольшем усилии, %;
a - ширина арматуры горизонтального шва кладки, мм;
b - расстояние между поперечными прутьями, мм;
c - диаметр продольной проволоки, мм;
d - расстояние между поперечными проволоками, мм;
e - расстояние между продольными проволоками в плетеной сетке, мм;
f - шаг ячейки просечно-вытяжной арматурной сетки (межосевое расстояние), мм;
g - ширина ячейки просечно-вытяжной арматурной сетки (межосевое расстояние), мм;
ls - длина испытуемого образца гладкой проволоки или просечно-вытяжной сетки, мм;
l - длина одного элемента арматуры для горизонтального шва кладки в состоянии поставки от производителя;
m - масса испытуемого образца гладкой проволоки или просечно-вытяжной сетки, г;
c - номинальная плотность материала, кг/м3;
