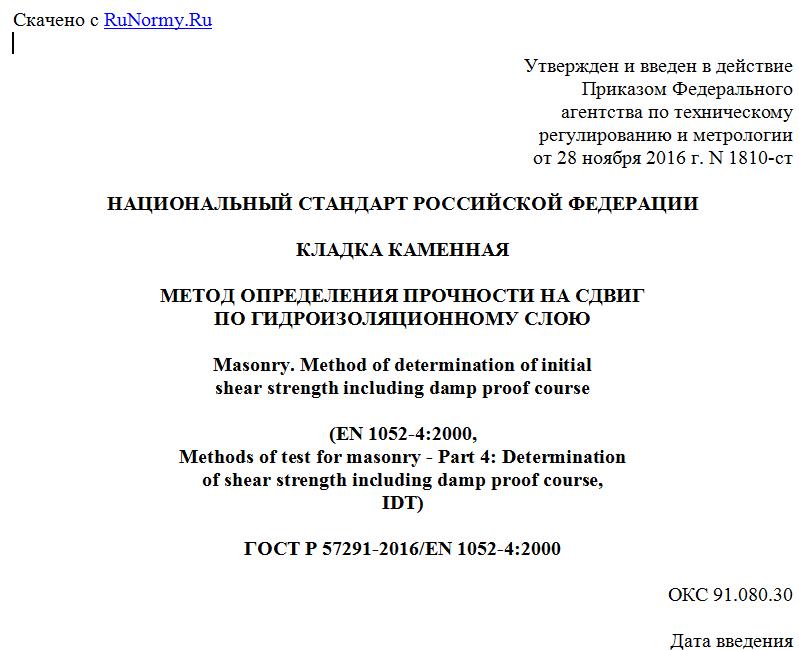

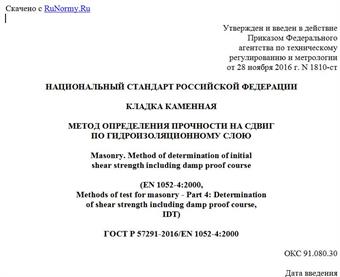

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 ноября 2016 г. N 1810-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КЛАДКА КАМЕННАЯ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ НА СДВИГ
ПО ГИДРОИЗОЛЯЦИОННОМУ СЛОЮ
Masonry. Method of determination of initial
shear strength including damp proof course
(EN 1052-4:2000,
Methods of test for masonry - Part 4: Determination
of shear strength including damp proof course,
IDT)
ГОСТ Р 57291-2016/EN 1052-4:2000
ОКС 91.080.30
Дата введения
1 июня 2017 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство"), Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Федеральным агентством по техническому регулированию и метрологии от 28 ноября 2016 г. N 1810-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1052-4:2000 "Методы испытания для кладки каменной. Часть 4. Определение прочности на сдвиг, включая гидроизоляционный слой" (EN 1052-4:2000 "Methods of test for masonry - Part 4: Determination of shear strength including damp proof course", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения прочности при сдвиге горизонтальных швов кладки со слоем листового гидроизоляционного материала путем разрушающих кратковременных статических испытаний специально изготовленных образцов кладки при совместном воздействии нагрузки сдвига, приложенной вдоль горизонтальных швов, и нагрузки предварительного обжатия, приложенной перпендикулярно горизонтальным швам образца.
В настоящем стандарте изложена методика изготовления и подготовки к испытаниям образцов, проведения испытаний и обработки результатов, даны указания относительно применяемого оборудования и содержания протокола испытаний.
2. Нормативные ссылки
Настоящий стандарт содержит датированные и недатированные ссылки, перечисленные ниже, приведенные в соответствующих разделах. Для датированных ссылок последующие их изменения или пересмотр применяют в настоящем стандарте только при внесении в него изменений или при пересмотре. Для недатированных ссылок применяют их последние издания (включая все изменения).
EN 772-1, Methods of test for masonry units - Part 1: Determination of compressive strength (Кладочные изделия. Часть 1. Методы испытания. Определение прочности при сжатии)
EN 772-10, Methods of test for masonry units - Part 10: Determination of moisture content of calcium silicate and autoclaved aerated concrete masonry units (Кладочные изделия. Методы испытания. Часть 10. Определение влагосодержания по массе блоков из ячеистого бетона автоклавной обработки и силикатного кирпича)
EN 998-2, Specification for mortar for masonry - Part 2: Masonry mortar (Растворы строительные. Технические условия. Часть 2. Раствор кладочный)
EN 1015-3, Methods of test for mortar for masonry - Part 3: Determination of consistence of fresh mortar (by flow table) [(Растворы строительные. Методы испытаний. Часть 3. Определение консистенции свежеприготовленного раствора (с помощью вибрационного столика)]
EN 1015-7, Methods of test for mortar for masonry - Part 7: Determination of air content of fresh mortar (Растворы строительные. Методы испытаний. Часть 7. Определение содержания воздуха в свежеприготовленном растворе)
EN 1015-11, Methods of test for mortar for masonry - Part 11: Determination of flexural and compressive strength of hardened mortar (Растворы строительные. Методы испытаний. Часть 11. Методы определения прочности при сжатии и изгибе затвердевшего раствора)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 кладка (masonry): Совокупность природных или искусственных камней (кирпичей, блоков) (далее - кладочные изделия), уложенных определенным образом и скрепленных раствором.
3.2 прочность кладки при сдвиге в плоскости горизонтальных швов (in plane shear strength of horizontal bed joints in masonry): Предел прочности каменной кладки при воздействии нагрузки сдвига в плоскости горизонтальных швов.
3.3 начальная прочность кладки при сдвиге в плоскости горизонтальных швов (in plane initial shear strength of horizontal bed joints in masonry): Предел прочности каменной кладки при воздействии нагрузки сдвига в плоскости горизонтальных швов и нулевом значении усилия обжатия кладки.
3.4 нагрузка предварительного обжатия кладки (precompression load): Сжимающая нагрузка, действующая на образец кладки перпендикулярно горизонтальным швам.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
Ai - площадь поперечного сечения образца, параллельного постели, мм2;
Fi,max - максимальная величина нагрузки сдвига, Н;
Rsqi - предел прочности при сдвиге отдельного образца каменной кладки при напряжении предварительного обжатия заданного уровня, Н/мм2;
- напряжение предварительного обжатия, Н/мм2;
Fpi - нагрузка предварительного обжатия, Н;
Rsqiu - средняя прочность при сдвиге трех образцов каменной кладки, испытанных при напряжении предварительного обжатия заданного уровня, Н/мм2;
Rsqu - средняя прочность при сдвиге кладки для нулевого значения нагрузки предварительного обжатия, Н/мм2;
Rsqk - нормативное значение прочности кладки при сдвиге, Н/мм2;
l - длина образца, мм;
h - высота образца, мм;
w - ширина образца, мм;
- угол внутреннего трения, град;
- нормативный угол внутреннего трения, град.
5. Сущность метода
Прочность при сдвиге кладки со слоем листового гидроизоляционного материала в швах определяют по прочности специально изготовляемых образцов кладки небольших размеров, нагружаемых до разрушения. Образцы испытывают на сдвиг по двум горизонтальным швам с приложением нагрузки сдвига в трех точках и при одновременном воздействии нагрузки предварительного обжатия в направлении, перпендикулярном горизонтальным швам. Прочность кладки при сдвиге характеризуется начальной прочностью при сдвиге и коэффициентом трения, получаемым в результате обработки экспериментальных данных.
6. Материалы
6.1. Кладочные изделия
6.1.1 Подготовка образцов кладочных изделий
Все образцы кладочных изделий, как для их испытаний, так и для изготовления образцов кладки, должны быть отобраны из одной и той же партии.
Подготовку кладочных изделий проводят следующим образом.
В соответствии с ЕН 772-10 определяют влагосодержание по массе блоков из ячеистого бетона автоклавной обработки и силикатных кладочных изделий. Для кладочных изделий других видов записывают способ их подготовки до начала изготовления образцов кладки. Регистрируют возраст изделий из бетона неавтоклавного твердения на момент испытания образцов кладки.
6.1.2 Определение прочности при сжатии кладочных изделий
Прочность при сжатии кладочных изделий определяется в соответствии с ЕН 772-1. Для изделий из бетона неавтоклавного твердения прочность при сжатии определяется одновременно с проведением испытаний образцов кладки.
6.2. Раствор
Раствор, способ его приготовления и консистенция должны соответствовать требованиям ЕН 998-2, если отсутствуют иные требования, сведения об указанных характеристиках раствора должны быть приведены в протоколе испытаний.
Пробы для испытания растворной смеси и изготовления образцов отбирают из емкости для приготовления раствора до начала схватывания растворной смеси. Полученные пробы раствора используют для определения в соответствии с ЕН 1015-3 подвижности, средней плотности, расслаиваемости, водоудерживающей способности, водоотделения свежей растворной смеси, содержания воздуха в соответствии с ЕН 1015-7. Для определения средней прочности раствора на сжатие в соответствии с ЕН 1015-11 образцы затвердевшего раствора испытывают одновременно с испытанием образцов кладки.
7. Оборудование для проведения испытаний
Оборудование для проведения испытаний, применяемое для приложения к образцу нагрузки сдвига и предварительного обжатия, должно удовлетворять требованиям, приведенным в таблице 1.
Испытательная установка, передающая на образец нагрузку сдвига, должна иметь возможность развивать достаточное усилие, при этом шкала динамометра установки должна быть такой, чтобы значение разрушающей нагрузки на образцы было не менее 1/5 максимальной нагрузки, допускаемой шкалой. Испытательная установка должна быть снабжена регулятором нагрузки или другим подобным устройством, позволяющим задавать нагрузку определенного уровня.
Инструмент для измерения линейных размеров поперечного сечения образцов должен иметь погрешность не более 1%.
Таблица 1
Требования к испытательному оборудованию
Максимально допустимое отклонение измеряемой нагрузки при повторных нагружениях, % измеряемой нагрузки Максимальное значение погрешности измерения нагрузки, % измеряемой нагрузки Максимально допустимое отклонение показания шкалы от нуля при отсутствии нагрузки, % максимального значения нагрузки выбранного диапазона
2,0 +/- 2,0 +/- 0,4
8. Образцы кладки
8.1. Изготовление образцов кладки
Для проведения испытаний изготовляют не менее девяти образцов кладки в соответствии со схемой, приведенной на рисунке 1. Длина образцов должна составлять не менее 400 мм и не более 700 мм, отношение высоты к ширине более 1:2. Каждый ряд кладки образца должен содержать, по крайней мере, один вертикальный шов.
Гидроизоляционный слой в горизонтальных швах кладки следует выполнять в виде прослойки между двумя слоями раствора. При изготовлении образцов кладочные изделия располагают таким образом, чтобы пазы и отверстия на их боковых гранях находились в массиве кладки, а не снаружи.
Изготовление образцов проводят на плоской горизонтальной поверхности. Толщину горизонтальных швов выдерживают в пределах 8 - 15 мм для кладки с обычными швами или 1 - 3 мм для кладки с тонкими швами. В процессе кладочных работ проверяют горизонтальность уложенного кладочного изделия и его соосность с предыдущим изделием с помощью угольника и строительного уровня. Избыток строительного раствора удаляют мастерком.
1 - технический войлок либо резинотканевая пластина
толщиной 5,0 - 10,0 мм; 2 - нагрузка сдвига;
3 - гидроизоляционные слои; 4 - нагрузка обжатия;
5 - верхняя плита; 6 - прокладка для распределения
нагрузки; 7 - упоры для ограничения перемещения
в горизонтальном направлении верхнего и нижнего
рядов кладки (с возможностью регулировки при неровной
поверхности образца); 8 - нижняя плита
