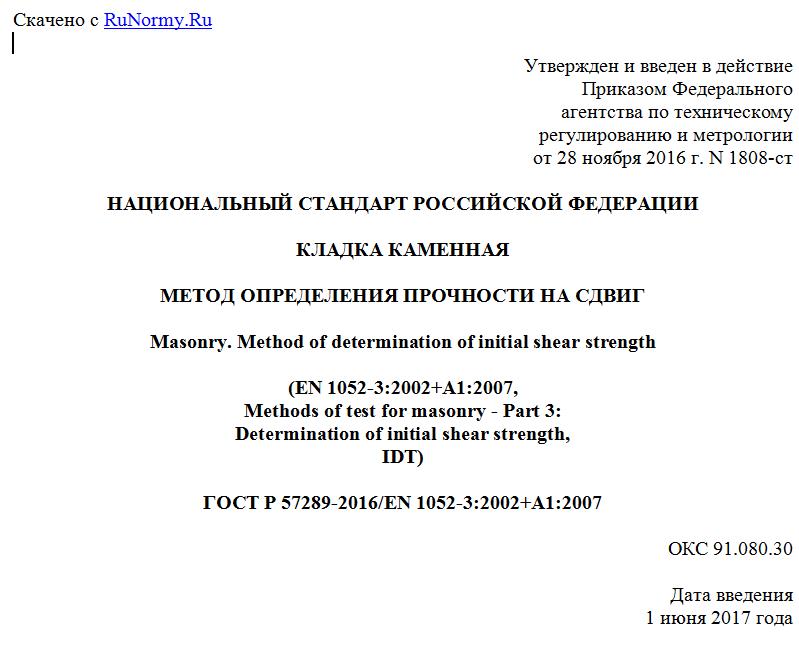

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 ноября 2016 г. N 1808-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КЛАДКА КАМЕННАЯ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ НА СДВИГ
Masonry. Method of determination of initial shear strength
(EN 1052-3:2002+A1:2007,
Methods of test for masonry - Part 3:
Determination of initial shear strength,
IDT)
ГОСТ Р 57289-2016/EN 1052-3:2002+A1:2007
ОКС 91.080.30
Дата введения
1 июня 2017 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство"), Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Федеральным агентством по техническому регулированию и метрологии от 28 ноября 2016 г. N 1808-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1052-3:2002+A1:2007 "Методы испытания для каменной кладки. Часть 3. Определение начальной прочности на сдвиг" (EN 1052-3:2002+A1:2007 "Methods of test for masonry. Part 3. Determination of initial shear strength", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения начальной прочности кладки при сдвиге в плоскости горизонтальных швов (касательного сцепления) путем разрушающих кратковременных статических испытаний специально изготовленных образцов кладки.
В настоящем стандарте изложена методика изготовления и подготовки к испытаниям образцов, проведения испытаний и обработки результатов, даны указания относительно применяемого оборудования и содержания протокола испытаний.
2. Нормативные ссылки
Настоящий стандарт содержит датированные и недатированные ссылки, перечисленные ниже, приведенные в соответствующих разделах. Для датированных ссылок последующие их изменения или пересмотр применяют в настоящем стандарте только при внесении в него изменений или при пересмотре. Для недатированных ссылок применяют их последние издания (включая все изменения).
EN 772-1, Methods of test for masonry units - Part 1: Determination of compressive strength (Кладочные изделия. Методы испытания. Часть 1. Определение прочности при сжатии)
EN 772-10, Methods of test for masonry units - Part 10: Determination of moisture content of calcium silicate and autoclaved aerated concrete masonry units (Кладочные изделия. Методы испытания. Часть 10. Определение влагосодержания по массе блоков из ячеистого бетона автоклавной обработки и силикатного кирпича)
EN 772-16, Methods of test for masonry units - Part 16: Determination of dimensions (Кладочные изделия. Методы испытаний. Часть 16. Определение размеров)
EN 998-2, Specification for mortar for masonry - Part 2: Masonry mortar (Растворы строительные. Технические условия. Часть 2. Раствор кладочный)
EN 1015-3, Methods of test for mortar for masonry - Part 3: Determination of consistence of fresh mortar (by flow table) [Растворы строительные. Методы испытаний. Часть 3. Определение консистенции свежеприготовленного раствора (с помощью вибрационного столика)]
EN 1015-7, Methods of test for mortar for masonry - Part 7: Determination of air content of fresh mortar (Растворы строительные. Методы испытаний. Часть 7. Определение содержания воздуха в свежеприготовленном растворе)
EN 1015-11, Methods of test for mortar for masonry - Part 11: Determination of flexural and compressive strength of hardened mortar (Растворы строительные. Методы испытаний. Часть 11. Методы определения прочности при сжатии и изгибе затвердевшего раствора)
EN 1990:2002+A1, Eurocode - Basis of structural design (Еврокод. Основы проектирования несущих конструкций)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 кладка (masonry): Совокупность природных или искусственных камней (кирпичей, блоков) (далее - кладочные изделия), уложенных определенным образом и скрепленных раствором.
3.2 прочность кладки при сдвиге в плоскости горизонтальных швов (in plane shear strength of horizontal bed joints in masonry): Предел прочности каменной кладки при воздействии нагрузки сдвига в плоскости горизонтальных швов.
3.3 начальная прочность кладки при сдвиге в плоскости горизонтальных швов (in plane initial shear strength of horizontal bed joints in masonry): Предел прочности каменной кладки при воздействии нагрузки сдвига в плоскости горизонтальных швов и нулевом значении усилия обжатия кладки.
3.4 нагрузка предварительного обжатия кладки (precompression load): Сжимающая нагрузка, действующая на образец кладки перпендикулярно к горизонтальным швам.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
Ai - площадь поперечного сечения образца, параллельного постели, мм2;
e - расстояние между осевыми линиями растворного шва кладки, параллельно постели, и катком опоры, передающей нагрузку на образец, мм;
Rsqi - предел прочности при сдвиге отдельного образца каменной кладки при напряжении предварительного обжатия заданного уровня, Н/мм2;
- напряжение предварительного обжатия, Н/мм2;
Rsqu - средняя прочность при сдвиге кладки для нулевого значения нагрузки предварительного обжатия, Н/мм2;
Rsqk - нормативное значение прочности кладки при сдвиге, Н/мм2;
F - обозначение нагрузки, прикладываемой к образцу, Н;
Fi,max - максимальное значение нагрузки сдвига, Н;
Fpi - усилие предварительного обжатия, Н;
h1 и h2 - значения высоты обрезанных кладочных изделий, мм;
hu - высота кладочного изделия, мм;
ls - длина образца, мм;
lu - длина кладочного изделия, мм;
tbj - толщина горизонтального шва, мм;
ts - толщина стальных плит передающих нагрузку на образец, мм;
- угол внутреннего трения, град;
- нормативный угол внутреннего трения, град.
5. Сущность метода
Начальную прочность при сдвиге каменной кладки определяют по прочности испытуемых образцов кладки, нагружаемых до разрушения. Нагрузка на образец в ходе проведения испытаний передается в четырех точках.
Результат испытания считается достоверным, если разрушение образца произошло по одной из четырех различных моделей разрушения.
В настоящем стандарте рассматриваются две допустимые методики испытаний, A и B. Методика A предполагает испытание образцов на сдвиг при воздействии нагрузки предварительного обжатия различного значения, в этом случае данные испытаний обрабатывают с использованием модели линейной регрессии, а значение начальной прочности кладки при сдвиге определяют путем экстраполяции полученного графика до ординаты, соответствующей нулевому значению напряжения предварительного обжатия.
Методика B предполагает испытание образцов на сдвиг в отсутствие нагрузки предварительного обжатия, нормативное значение начальной прочности кладки при сдвиге вычисляют по среднему арифметическому результатов отдельных испытаний либо с использованием статистических методов их обработки.
6. Материалы
6.1. Кладочные изделия
6.1.1 Подготовка образцов кладочных изделий
Все образцы кладочных изделий, как для испытаний, так и для изготовления образцов кладки, должны быть отобраны из одной и той же партии.
Подготовку кладочных изделий проводят следующим образом.
Записывают данные о способе подготовки изделий, проведенной до начала изготовления образцов кладки. В случае использования в составе кладки блоков из ячеистого бетона автоклавной обработки и силикатных кладочных изделий определяют влагосодержание по массе изделий в соответствии с ЕН 772-10. При использовании изделий из бетона неавтоклавного твердения записывают их возраст на момент проведения испытаний образцов кладки.
6.1.2 Испытание образцов кладочных изделий
Прочность при сжатии кладочных изделий определяют в соответствии с ЕН 772-1. Для изделий из бетона неавтоклавного твердения прочность при сжатии определяют одновременно с проведением испытаний образцов кладки.
6.2. Раствор
Раствор, способ его приготовления и консистенция должны соответствовать требованиям ЕН 998-2; если отсутствуют иные требования, сведения об указанных характеристиках раствора должны быть приведены в протоколе испытаний.
Пробы для испытания растворной смеси и изготовления образцов отбирают из емкости для приготовления раствора до начала схватывания растворной смеси. Полученные пробы раствора используют для определения в соответствии с ЕН 1015-3 подвижности, средней плотности, расслаиваемости, водоудерживающей способности, водоотделения свежей растворной смеси, содержания воздуха в соответствии с ЕН 1015-7. Для определения средней прочности раствора на сжатие в соответствии с ЕН 1015-11 образцы затвердевшего раствора испытывают одновременно с испытанием образцов кладки.
7. Оборудование для проведения испытаний
Оборудование для проведения испытаний, применяемое для приложения к образцу нагрузки сдвига и предварительного обжатия, должно удовлетворять требованиям, приведенным в таблице 1.
Таблица 1
Требования к испытательному оборудованию
Максимально допустимое отклонение измеряемой нагрузки при повторных нагружениях, % измеряемой нагрузки Максимальное значение погрешности измерения нагрузки, % измеряемой нагрузки Максимально допустимое отклонение показания шкалы от нуля при отсутствии нагрузки, % максимального значения нагрузки выбранного диапазона
2,0 +/- 2,0 +/- 0,4
Испытательная установка, передающая на образец нагрузку сдвига, должна иметь возможность развивать достаточное усилие, при этом шкала динамометра установки должна быть такой, чтобы значение разрушающей нагрузки на образцы было не менее 1/5 максимальной нагрузки, допускаемой шкалой. Испытательная установка должна быть снабжена регулятором нагрузки или другим подобным устройством, позволяющим задавать нагрузку определенного уровня.
Инструмент для измерения линейных размеров поперечного сечения образцов должен иметь погрешность не более 1%.
8. Образцы кладки
8.1. Изготовление образцов кладки
Для проведения испытаний изготовляют образцы кладки типа I в соответствии со схемой, приведенной на рисунке 1. Размеры образцов указаны в таблице 2. Если высота кладочных изделий hu превышает 200 мм, допускается использовать образцы типа II. В тех случаях, когда из практических соображений необходимо обрезать кладочные изделия, делают это таким образом, чтобы соединяемые раствором поверхности изделий имели фактуру поверхности целого изделия.
- допустимые линии обрезки
Рисунок 1 - Размеры образцов для испытаний на сдвиг
