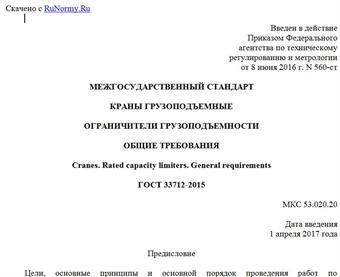

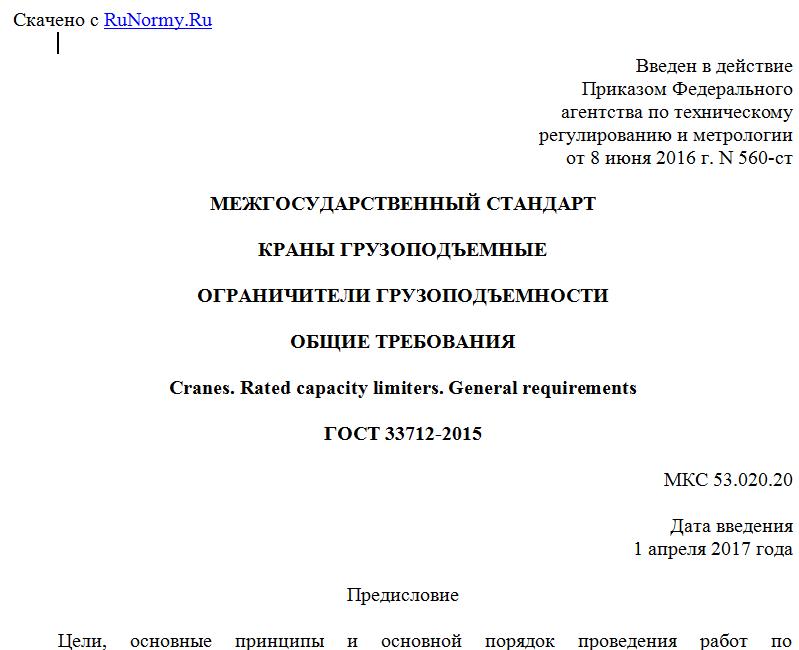

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2016 г. N 560-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ОГРАНИЧИТЕЛИ ГРУЗОПОДЪЕМНОСТИ
ОБЩИЕ ТРЕБОВАНИЯ
Cranes. Rated capacity limiters. General requirements
ГОСТ 33712-2015
МКС 53.020.20
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-производственное предприятие "ЭГО" и Акционерным обществом "РАТТЕ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 декабря 2015 г. N 83-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. N 560-ст межгосударственный стандарт ГОСТ 33712-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает общие требования к ограничителям грузоподъемности грузоподъемных кранов по классификации стандарта ISO 4301-1:1986 Cranes and lifting appliances; Classification; Part 1: General (Краны и подъемные устройства. Классификация. Часть 1. Общие положения) с учетом нормативных положений, содержащихся в стандарте ГОСТ 33709.1-2015 "Краны грузоподъемные. Словарь. Часть 1. Общие положения".
Специальные требования к ограничителям грузоподъемности для различных типов кранов могут быть приведены в стандартах на эти краны.
Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает общие требования к ограничителям грузоподъемности (далее - "ОГП", "ограничители") грузоподъемных кранов (далее - "краны") согласно классификации [1] применительно к предельным нагрузкам, обусловленным величиной груза и/или грузового момента (в зависимости от типа крана), а также к конструктивному устройству, монтажу, наладке, эксплуатации и техническому обслуживанию с учетом нормативных положений, содержащихся в ГОСТ 32575.1, а также в ГОСТ 32575.2, ГОСТ 32575.3, ГОСТ 32575.4, ГОСТ 32575.5.
ОГП защищают грузоподъемные краны от перегрузок и опрокидывания. Особенности проектирования и применения ОГП должны быть адекватны степени опасности эксплуатации крана с учетом анализа риска возникновения отказов его конструктивных элементов.
ОГП запрещают подъем груза при перегрузке крана, обеспечивают крановщика (оператора крана) эксплуатационной информацией и не являются средствами измерений. При использовании в конструкции ограничителей элементов, являющихся средствами измерений, информация об этом должна содержаться в эксплуатационной документации на ОГП.
ОГП не предназначены для учета веса грузов, перемещаемых краном.
Краны должны оснащаться ОГП согласно требованиям ГОСТ 32575.1, а также в том случае, если:
- имеется опасность их опрокидывания;
- допускается вероятность перегрузки крана по технологии производства;
- краны имеют переменную (по длине моста, по вылету и т.д.) грузоподъемность.
Стандарт не распространяется на краны:
- применяемые в интересах обороны и безопасности государств, упомянутых в предисловии, как проголосовавших за принятие данного межгосударственного стандарта, гражданской и территориальной обороны или относящиеся к вооружению и военной технике, кроме кранов общепромышленного назначения и предназначенных только для транспортировки обычных грузов;
- применяемые на объектах использования атомной энергии (кроме кранов общепромышленного назначения, предназначенных для транспортировки обычных грузов вне радиоактивных зон);
- погрузочные (краны-манипуляторы);
- установленные в шахтах, на судах и иных плавучих средствах;
- на базе тракторов и экскаваторов, предназначенных для работы с землеройным оборудованием или грейфером;
- предназначенные для работы только в исполнении, исключающем применение съемных грузозахватных приспособлений, с навесным оборудованием (вибропогружателями, шпунтовыдергивателями, буровым оборудованием);
- трубоукладчики;
- для подъема створов (затворов) плотин, без осуществления зацепления их крюками.
Специальные требования к ОГП для различных типов кранов (стреловых, башенных, мостового типа, портальных, железнодорожных и пр.) могут быть приведены в стандартах на эти краны или ограничители.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 28751-90 Электрооборудование автомобилей. Электромагнитная совместимость. Кондуктивные помехи по цепям питания. Требования и методы испытаний
ГОСТ 29322-2014 (МЭК 60038:2009) Напряжения стандартные
ГОСТ 30631-99 Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации
ГОСТ 31272.1-2002 Краны грузоподъемные. Обучение крановщиков. Часть 1. Общие положения
ГОСТ 32575.1-2015 Краны грузоподъемные. Ограничители и указатели. Часть 1. Общие положения
ГОСТ 32575.2-2013 Краны грузоподъемные. Ограничители и указатели. Часть 2. Краны стреловые самоходные
ГОСТ 32575.3-2013 Краны грузоподъемные. Ограничители и указатели. Часть 3. Краны башенные
ГОСТ 32575.4-2013 Краны грузоподъемные. Ограничители и указатели. Часть 4. Краны стреловые
ГОСТ 32575.5-2013 Краны грузоподъемные. Ограничители и указатели. Часть 5. Краны мостовые и козловые
ГОСТ 33709.1-2015 Краны грузоподъемные. Словарь. Часть 1. Общие положения
ГОСТ 33713-2015 Краны грузоподъемные. Регистраторы параметров работы. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 33709.1 и ГОСТ 33713.
4. Назначение
4.1 Функциональные требования к ОГП установлены в ГОСТ 32575.1.
4.2 У кранов, имеющих две или более грузовые характеристики (например, для работы в условиях различных режимных групп), должно быть устройство для переключения ОГП на выбранную характеристику. Это устройство должно обеспечивать автоматическое переключение ОГП на соответствующий режим работы, включение световой индикации в кабине крановщика (оператора крана) в поле его зрения и сигнализирующего о работе крана на данной характеристике.
4.3 Требования к диапазонам срабатывания ОГП для различных типов кранов установлены ГОСТ 32575.1, ГОСТ 32575.2, ГОСТ 32575.3, ГОСТ 32575.4, ГОСТ 32575.5.
4.4 После срабатывания ОГП должно быть возможно опускание груза или включение других механизмов для уменьшения грузового момента.
4.5 При срабатывании ограничителя должны автоматически включаться звуковая и световая сигнализации согласно ГОСТ 32575.1 и [2].
