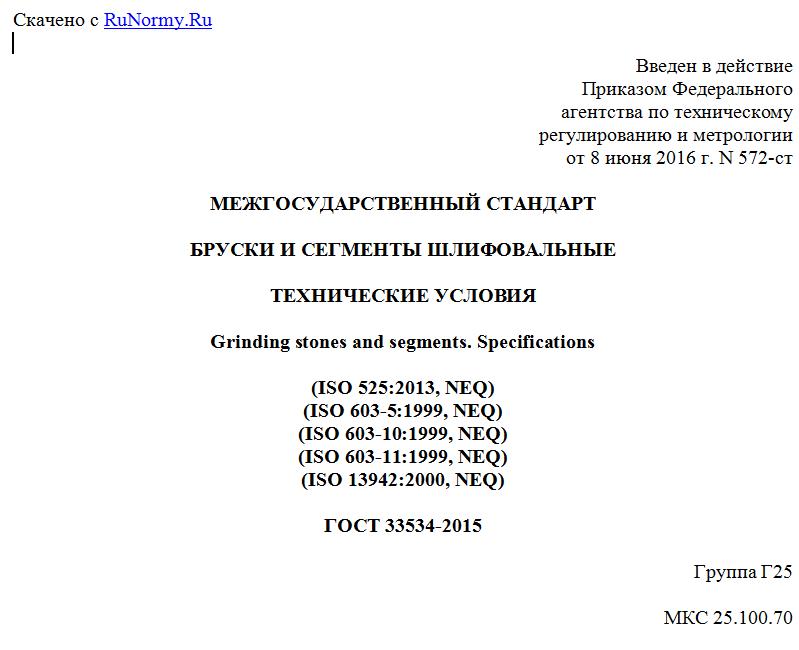

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2016 г. N 572-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БРУСКИ И СЕГМЕНТЫ ШЛИФОВАЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Grinding stones and segments. Specifications
(ISO 525:2013, NEQ)
(ISO 603-5:1999, NEQ)
(ISO 603-10:1999, NEQ)
(ISO 603-11:1999, NEQ)
(ISO 13942:2000, NEQ)
ГОСТ 33534-2015
Группа Г25
МКС 25.100.70
ОКП 39 8100
39 8200
39 7737
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении ("ВНИИНМАШ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Армгосстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. N 572-ст межгосударственный стандарт ГОСТ 33534-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт соответствует следующим международным стандартам:
ИСО 525:2013 "Абразивная продукция на связке. Общие требования" (ISO 525:2013 "Bonded abrasive products - General requirements", NEQ) в части обозначений шлифовальных брусков и сегментов;
ИСО 603-5:1999 "Абразивная продукция на связке. Размеры. Часть 5. Круги для плоского и торцового шлифования" (ISO 603-5:1999 "Bonded abrasive products - Dimensions - Part 5: Grinding wheels for surface grinding/face grinding", NEQ) в части типов и размеров шлифовальных сегментов;
ИСО 603-10:1999 "Абразивная продукция на связке. Размеры. Часть 10. Бруски для хонингования и суперфиниширования" (ISO 603-10:1999 "Bonded abrasive products - Dimensions - Part 10: Stones for honing and superfinishings", NEQ) в части брусков для хонингования и суперфиниширования;
ИСО 603-11:1999 "Абразивная продукция на связке. Размеры. Часть 11. Бруски ручные для чистовой обработки" (ISO "Bonded abrasive products - Dimensions - Part 11: Hand finishing sticks", NEQ) в части ручных брусков для чистовой обработки;
ИСО 13942:2000 "Абразивная продукция на связке. Предельные отклонения размеров и допуски биений" (ISO 13942:2000 "Bonded abrasive products - Limit deviations and rum-out tolerances", NEQ) в части предельных отклонений шлифовальных брусков и сегментов.
6 ВЗАМЕН ГОСТ 2456-82, ГОСТ 2464-82, ГОСТ 28734-90
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на шлифовальные бруски (далее - бруски) из электрокорундовых (A), карбидкремниевых (C) материалов и кубического нитрида бора (B) машинные, применяемые на хонинговальных и суперфинишных станках, а также для ручной заточки и доводки; шлифовальные сегменты (далее - сегменты) из электрокорундовых (A) и карбидкремниевых (C) материалов, применяемые в кругах, собранных из шлифовальных сегментов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 3647-80 Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля
ГОСТ 3722-81 Подшипники качения. Шарики. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 18118-79 Инструмент абразивный. Измерение твердости пескоструйным методом
ГОСТ 19202-80 Инструмент абразивный. Измерение твердости методом вдавливания шарика
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ 25961-83 Инструмент абразивный. Акустический метод контроля физико-механических свойств
ГОСТ 27595-88 Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация и размеры
3.1 Бруски машинные следует изготовлять следующих типов:
5410, 5410-1; 5410-2 - прямоугольные;
5411, 5411-1 - квадратные;
5420 - кольцевые;
5421 - чашечные;
5430 - профильные.
3.2 Бруски ручные следует изготовлять следующих типов:
9010 - прямоугольные;
9011 - квадратные;
9020 - треугольные;
9030 - круглые;
9040 - полукруглые.
3.3 Сегменты следует изготовлять следующих типов:
3101 - прямоугольные;
3104 - выпукло-вогнутые;
3105 - выпукло-плоские;
3109 - трапециевидные;
3110 - плоские;
3120 - цилиндрические;
3130 - фасонные.
3.4 Размеры брусков типа 5410 из материалов A и C должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
В миллиметрах
B C L B C L
3 2 30 16 8 30; 150
3 5 50 16 25 70
4 3 40 20 8 25
4 5 50 20 10 100; 150
5 4 50 20 13 150
6 5 60 20 25 70; 150
6 20 70 25 6 75; 100
