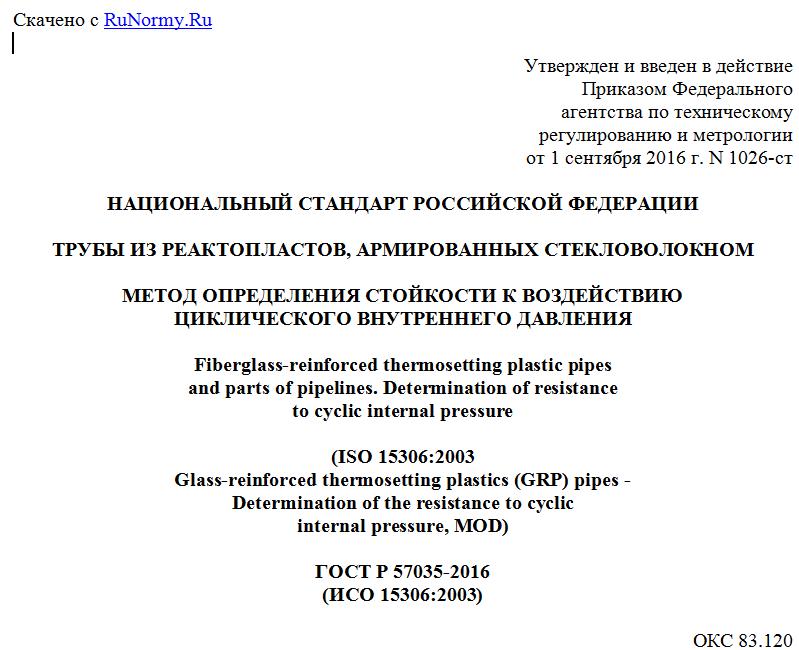

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 сентября 2016 г. N 1026-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ ИЗ РЕАКТОПЛАСТОВ, АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К ВОЗДЕЙСТВИЮ
ЦИКЛИЧЕСКОГО ВНУТРЕННЕГО ДАВЛЕНИЯ
Fiberglass-reinforced thermosetting plastic pipes
and parts of pipelines. Determination of resistance
to cyclic internal pressure
(ISO 15306:2003
Glass-reinforced thermosetting plastics (GRP) pipes -
Determination of the resistance to cyclic
internal pressure, MOD)
ГОСТ Р 57035-2016
(ИСО 15306:2003)
ОКС 83.120
23.040.50
Дата введения
1 февраля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Центр исследований и разработок "Инновации будущего" совместно с Открытым акционерным обществом "Научно-производственное объединение Стеклопластик" при участии Объединения юридических лиц "Союз производителей композитов" и Автономной некоммерческой организации "Центр нормирования, стандартизации и классификации композитов" на основе собственного перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен ТК 497
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 сентября 2016 г. N 1026-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 15306:2003 "Трубы из термореактивных пластмасс, армированных стекловолокном. Определение стойкости к циклическому внутреннему давлению" (ISO 15306:2003 "Glass-reinforced thermosetting plastics (GRP) pipes - Determination of the resistance to cyclic internal pressure", MOD), включая изменение к нему ISO 15306:2003/Amd. 1:2012, путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ Р 1.5 (подраздел 3.1), путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (подраздел 3.5).
Оригинальный текст модифицированных структурных элементов международного стандарта и объяснения причин внесения технических отклонений приведен в дополнительном приложении ДА.
Сопоставление структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДБ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на трубы из реактопластов, армированных стекловолокном, номинальным диаметром до DN 600 и устанавливает метод определения их стойкости к воздействию внутреннего циклического давления.
Настоящий стандарт также распространяется на фитинги из реактопластов, армированных стекловолокном.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54559-2011 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
ГОСТ Р ИСО 3126-2007 Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54559, а также следующие термины с соответствующими определениями:
3.1 циклическое давление (cyclic pressure): Давление, изменяющееся относительно среднего давления в большую и меньшую сторону с заданной частотой и амплитудой.
3.2 среднее давление (mean pressure): Заданное значение давления.
3.3 амплитуда давления (pressure amplitude): Алгебраическая разность между средним давлением и максимальным или минимальным значением циклического давления.
3.4 частота цикла (cycle frequency): Число циклов в единицу времени.
3.5 продолжительность цикла (cycle length): Время, за которое циклическое давление изменяется с минимального значения до максимального и обратно.
3.6 течь (leakage): Прохождение испытательной среды сквозь стенку трубы, видимое невооруженным глазом.
3.7 разрыв (bursting): Разрушение стенки трубы, сопровождаемое мгновенным вытеканием испытательной среды.
4 Сущность метода
Сущность метода заключается в том, что образец подвергают воздействию циклического давления, имеющего заданную частоту и амплитуду в течение установленного количества циклов.
5 Оборудование
5.1 Испытательная установка, обеспечивающая постепенное повышение и понижение внутреннего давления и его поддержание на протяжении всего цикла с точностью не менее +/- 4% от заданного минимального или максимального значения, а также измерение и запись внутреннего давления и количества циклов. 5.2 Торцевые заглушки, передающие или не передающие осевое напряжение на образец, как показано на рисунках 1 и 2.
1 - торцевая заглушка; 2 - образец; L - длина образца между заглушками Рисунок 1 - Торцевые заглушки, передающие осевое напряжение на образец
1 - торцевая заглушка; 2 - образец; 3 - штанга; 4 - эластомерный уплотнитель; L - длина образца между заглушками Рисунок 2 - Торцевые заглушки, не передающие осевое напряжение на образец
6 Подготовка к проведению испытаний
Количество, длина и условия кондиционирования образцов для испытаний - в соответствии с требованиями нормативного документа или технической документации на изделие.
7 Проведение испытаний
7.1 Условия проведения испытаний (окружающая среда, температура окружающей среды, испытательная среда, температура испытательной среды) - в соответствии с требованиями нормативного документа или технической документации на изделие. 7.2 Определяют наружный и внутренний диаметры, толщину стенки, длину образцов по ГОСТ Р ИСО 3126. 7.3 Образец с закрепленными торцевыми заглушками устанавливают в испытательную установку (горизонтально или вертикально) и заполняют его испытательной средой таким образом, чтобы был удален воздух из образца. 7.4 Увеличивают внутреннее гидростатическое давление до значения среднего давления. Если иное не установлено в нормативном документе или технической документации на изделие, среднее давление принимают равным номинальному давлению PN. 7.5 Уменьшают внутреннее гидростатическое давление до значения минимального циклического давления. Если иное не установлено в нормативном документе или технической документации на изделие, амплитуду давления принимают равной +/- 0,25PN. Увеличивают внутреннее гидростатическое давление до значения максимального циклического давления, затем опять уменьшают до значения минимального циклического давления. Продолжают увеличивать и уменьшать внутреннее гидростатическое давление с заданной частотой цикла до тех пор, пока не произойдет
