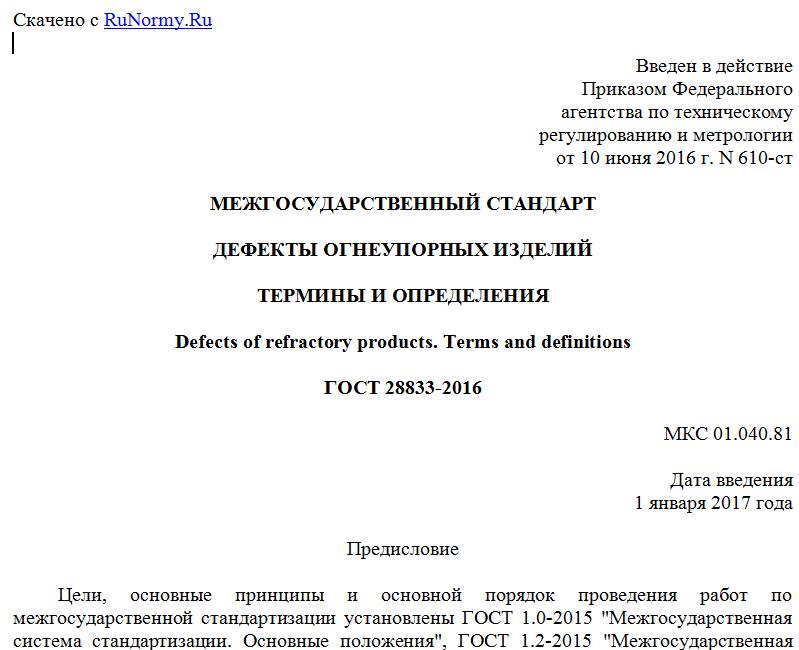

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2016 г. N 610-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕФЕКТЫ ОГНЕУПОРНЫХ ИЗДЕЛИЙ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Defects of refractory products. Terms and definitions
ГОСТ 28833-2016
МКС 01.040.81
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения", ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2016 г. N 610-ст межгосударственный стандарт ГОСТ 28833-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН ГОСТ 28833-90
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в данной области знания.
Для каждого понятия установлен один стандартизованный термин.
Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк.".
Термины-синонимы без пометы "Нрк." приведены в качестве справочных данных и не являются стандартизованными.
Для стандартизованных терминов приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Краткие формы приведены после стандартизованного термина и отделены от него точкой с запятой.
В алфавитном указателе термины приведены отдельно с указанием номера статьи.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском (en) и французском (fr) языках.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые синонимы - курсивом.
Фотографии внешнего вида ряда дефектов огнеупорных изделий приведены в приложении А.
1. Область применения
Настоящий стандарт устанавливает термины и определения основных дефектов огнеупорных изделий.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации или использующих результаты этих работ.
2. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
дефект огнеупорного изделия: Отклонение формы, структуры огнеупорного изделия от установленных в нормативных документах, а также изменение поверхности огнеупорного изделия.
Стандартизованные термины с определениями, а также соответствующие рисунки приведены в таблице 1.
Термины, отмеченные звездочкой "*", относятся как к дефектам поверхности, так и к внутренним дефектам огнеупорного изделия.
В нормативные документы и техническую документацию на отдельные виды изделий допускается включать не предусмотренные настоящим стандартом термины дефектов с их определениями.
Таблица 1
Термин Определение Рисунок
1 волнистость поверхности огнеупорного изделия; волнистость Дефект поверхности огнеупорного изделия в виде наплывов, образовавшихся при литье, вибро- или вакуумформовании, охлаждении расплава
2 впадина на поверхности огнеупорного изделия; впадина (Нрк. Срыв, выбоина, вмятина, вымоина) en indentation Дефект огнеупорного изделия в виде углубления, образовавшегося в результате внешнего воздействия
3 вспученность на поверхности огнеупорного изделия; вспученность Дефект огнеупорного изделия в виде локализованных вздутий с возможным нарушением сплошности поверхности изделия
4 выгорание графита с поверхности огнеупорного изделия; выгорание графита Дефект поверхности углеродсодержащего огнеупорного изделия в виде участка, образовавшегося в результате выгорания графита и отличающегося по цвету от изделия
5 выкрошенность зерен огнеупорного изделия; выкрошенность (Нрк. Сыпучесть) Дефект поверхности огнеупорного изделия в виде углубления, образовавшегося в результате выпадения одного или нескольких зерен материала
6 выплавка огнеупорного изделия; выплавка Дефект огнеупорного изделия в виде оплавленного участка с углублением, образовавшегося в результате плавления в изделии различных примесей
7 заусеница на поверхности огнеупорного изделия; заусеница (Нрк. Кромка) fr ailette Дефект огнеупорного изделия в виде сплошного или прерывистого выступа на ребрах (кромке), образовавшегося в процессе формования
8 конусность огнеупорного изделия; конусность Дефект огнеупорного изделия цилиндрической формы в виде неравенства верхнего и нижнего диаметров
9 косоугольность огнеупорного изделия; косоугольность Дефект в виде отклонения угла между смежными гранями (поверхностями) огнеупорного изделия от прямого угла
10 кривизна огнеупорного изделия; кривизна (Нрк. Вогнутость, выпуклость) Дефект огнеупорного изделия в виде отклонения от прилегающей плоскости, при котором удаление точек поверхности изделия от этой плоскости увеличивается или уменьшается от краев к середине
11 мушка на поверхности огнеупорного изделия; мушка Дефект поверхности огнеупорного изделия в виде множественных пятен диаметром до 1 мм, отличающихся по цвету от основного цвета изделия
12 налип на поверхности огнеупорного изделия; налип Дефект огнеупорного изделия в виде выступа, образовавшегося в результате прилипания к изделию огнеупорного материала
13 неоднородность огнеупорного изделия*; неоднородность Дефект огнеупорного изделия в виде неравномерного распределения заполнителя и керамической связки
14 непараллельность огнеупорного изделия; непараллельность Дефект огнеупорного изделия в виде отклонения от параллельности противоположных плоскостей (поверхностей) изделия. Примечание - Термин относится к дефектам шиберных плит
15 неплоскостность огнеупорного изделия; неплоскостность Дефект огнеупорного изделия в виде отклонения рабочей поверхности изделия от плоскости поверочного приспособления (инструмента). Примечание - Термин относится к дефектам шиберных плит
16 овальность огнеупорного изделия; овальность (Нрк. Эллипсность) Дефект огнеупорного изделия, имеющего форму тела вращения, в виде отклонения от круглой формы, при котором взаимно перпендикулярные диаметры поперечного сечения изделия неравны
17 остаток прибыли на поверхности огнеупорного изделия; остаток прибыли Дефект литниковой поверхности плавленого литого огнеупорного изделия в виде выступа (участка, возвышающегося над поверхностью огнеупорного изделия), образовавшегося в результате неполного удаления прибыли
18 отбитость кромки огнеупорного изделия; отбитость кромки Дефект огнеупорного изделия в форме тела вращения в виде отсутствия части кромки, образовавшийся в результате внешнего воздействия
19 отбитость угла огнеупорного изделия; отбитость угла en corner defect Дефект огнеупорного изделия в виде частичного отсутствия угла, образовавшийся в результате внешнего воздействия
Для просмотра документа целиком скачайте его >>>
