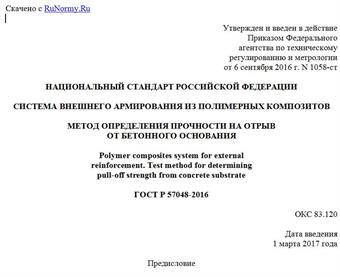

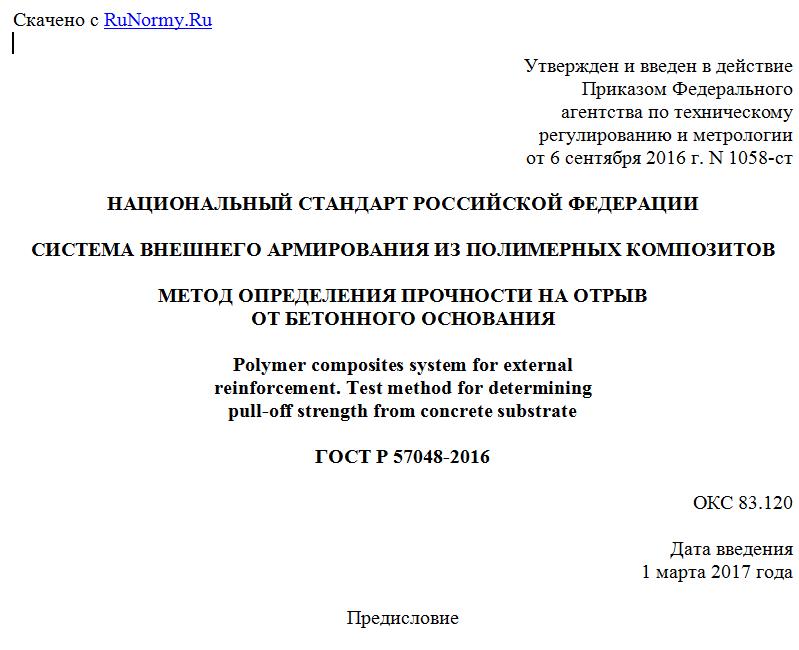

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2016 г. N 1058-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА ВНЕШНЕГО АРМИРОВАНИЯ ИЗ ПОЛИМЕРНЫХ КОМПОЗИТОВ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ НА ОТРЫВ
ОТ БЕТОННОГО ОСНОВАНИЯ
Polymer composites system for external
reinforcement. Test method for determining
pull-off strength from concrete substrate
ГОСТ Р 57048-2016
ОКС 83.120
Дата введения
1 марта 2017 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Центр исследований и разработок "Инновации будущего" совместно с Открытым акционерным обществом "НПО Стеклопластик", при участии Объединения юридических лиц "Союз производителей композитов" и Автономной некоммерческой организации "Центр нормирования, стандартизации и классификации композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2016 г. N 1058-ст
4 Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д7522/Д7522М-09 "Стандартный метод определения прочности на отрыв пластмасс, армированных волокном, сцепленных с бетонным основанием" (ASTM D7522/D7522 M-09 "Standard test method for pull-off strength for FRP bonded to concrete substrate", MOD) путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ Р 1.5 (подраздел 3.1), содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста, а также невключения отдельных структурных элементов, ссылок и/или дополнительных элементов.
Положения, разделы и пункты примененного стандарта АСТМ, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДА.
Оригинальный текст модифицированных структурных элементов приведен в дополнительном приложении ДБ.
Сопоставление структуры настоящего стандарта со структурой указанного стандарта АСТМ приведено в дополнительном приложении ДВ.
Сведения о соответствии ссылочных национальных стандартов стандартам АСТМ, использованным в качестве ссылочных в примененном стандарте АСТМ, приведены в дополнительном приложении ДГ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения прочности на отрыв от бетонного основания полимерных композитов, являющихся составной частью системы внешнего армирования, применяемой для усиления и восстановления различных строительных конструкций. Примечание - См. ДБ.1 (приложение ДБ).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 6456-82 Шкурка шлифовальная бумажная. Технические условия
ГОСТ Р 56762-2015 Композиты полимерные. Метод определения влагопоглощения и равновесного состояния
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Сущность метода
Сущность метода заключается в измерении нагрузки, действующей перпендикулярно поверхности полимерного композита, нанесенного на бетонную поверхность, до тех пор, пока не произойдет разрушение в месте их соединения, вызванного отрывом. Примечание - См. ДБ.2 (приложение ДБ).
4. Оборудование и материалы
4.1 Установка испытательная 4.1.1 Испытания проводят на испытательной установке, обеспечивающей отрыв образца с заданной скоростью перемещения активного захвата и измерение нагрузки с погрешностью не более 1% от измеряемой величины. Пример испытательной установки приведен в приложении A. 4.1.2 Захват испытательной установки должен обеспечивать приложение нагрузки строго перпендикулярно к поверхности образца. 4.1.3 Приспособление для передачи нагрузки должно быть диаметром не менее 50 мм, иметь с одной стороны плоскую поверхность, которую приклеивают к полимерному композиту, а с другой - средства крепления к испытательной установке. 4.1.4 Основание испытательной установки должно обеспечивать равномерное и плотное прилегание к образцу. Пример испытательной установки приведен на рисунке A.1 (приложение A). Схема применения испытательной установки приведена на рисунке A.2 (приложение A). 4.2 Дрель с ограничителем глубины и насадкой в виде кольцевой пилы. Кольцевая пила с алмазным напылением, диаметр которой должен быть равен диаметру приспособления для передачи нагрузки. 4.3 Клей для склеивания приспособления для передачи нагрузки с образцом, например двухкомпонентный эпоксидный клей. Предел прочности на разрыв клея должен превышать предел прочности на разрыв образца и бетонного основания. 4.4 Растворитель инертный по отношению к матрице полимерного композита. 4.5 Шкурка шлифовальная по ГОСТ 6456. Примечание - См. ДБ.3 (приложение ДБ).
5. Подготовка к проведению испытаний
5.1 Подготовка образцов 5.1.1 Для определения прочности на отрыв используют не менее пяти образцов, если иное не установлено в нормативных документах или технической документации на изделие. 5.1.2 Для испытаний используют бетонные кубы, на которые наносят полимерный композит в соответствии с требованиями нормативных документов или технической документации на систему внешнего армирования. Длина и ширина бетонных кубов должна быть достаточной для размещения на них испытательной установки. Толщина бетонных кубов должна выдерживать действующие нагрузки от испытательной установки без разрушения. 5.1.3 Условия изготовления образцов должны соответствовать условиям установки испытуемой системы внешнего армирования и должны быть приведены в нормативных документах или технической документации на изделие. 5.1.4 Количество слоев, ориентация и содержание армирующего наполнителя, тип смолы полимерного композита должны соответствовать требованиям к испытуемой системе внешнего армирования и должны быть приведены в нормативных документах или технической документации на изделие. 5.1.5 Отверждают полимерный композит в соответствии с нормативными документами или технической документацией на изделие. 5.2 Условия кондиционирования Кондиционируют образцы по ГОСТ Р 56762, если иное не установлено в нормативных документах или технической документации на изделие. 5.3 Условия проведения испытаний Испытания проводят в условиях, при которых проводилось кондиционирование, если иное не установлено в нормативных документах или технической документации на изделие. Примечание - См. ДБ.4 (приложение ДБ).
6. Проведение испытаний
6.1 Дрелью (см. 4.2) делают пропил в образце сквозь композитный материал и адгезионный слой на глубину от 6 до 12 мм в бетонном основании. 6.2 Поверхность полимерного композита зачищают шлифовальной шкуркой (см. 4.5), обезжиривают растворителем (см. 4.4) и высушивают. 6.3 Приклеивают устройство для передачи нагрузки. 6.4 После отверждения клея (см. 4.3) присоединяют испытательную установку (см. 4.1.1) к устройству для передачи нагрузки (см. 4.1.3), избегая при этом ударных и сдвиговых воздействий на образец. Выравнивают испытательную установку относительно образца таким образом, чтобы вектор прикладываемой нагрузки был перпендикулярен поверхности образца. 6.5 Прикладывают нагрузку вплоть до разрушения образца так, чтобы скорость возрастания нормального напряжения в месте соединения полимерного композита и бетонного основания не превышала 1 МПа/мин. 6.6 В ходе испытаний регистрируют нагрузку, при которой происходит разрушение (отрыв) образца, и характер разрушения (отрыва). Примеры разрушений приведены в приложении B. Описание и характер разрушений приведены в таблице B.1 (приложение B). 6.7 Если характер разрушения образцов соответствует типу А, результаты испытаний не учитывают и проводят испытания на новых образцах.
