Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1290-ст

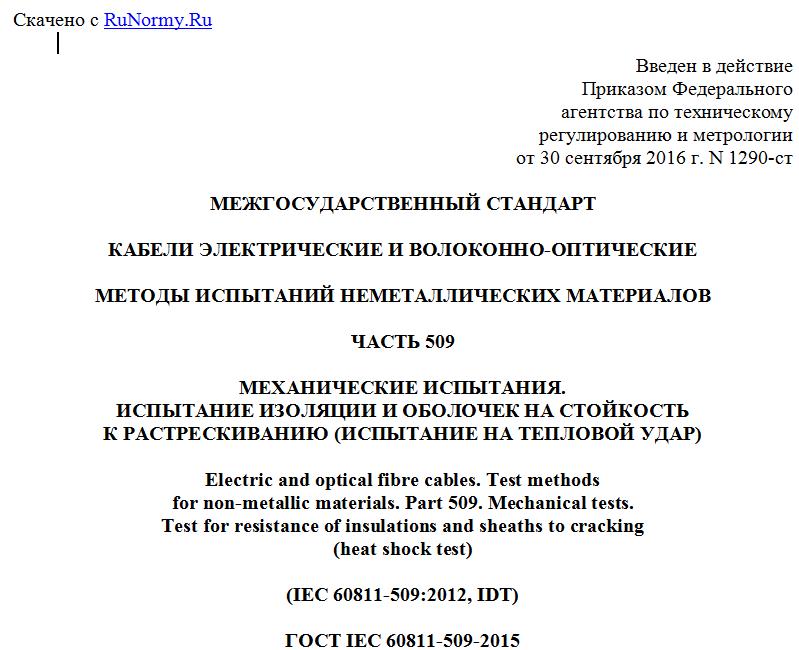

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ЧАСТЬ 509
МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ.
ИСПЫТАНИЕ ИЗОЛЯЦИИ И ОБОЛОЧЕК НА СТОЙКОСТЬ
К РАСТРЕСКИВАНИЮ (ИСПЫТАНИЕ НА ТЕПЛОВОЙ УДАР)
Electric and optical fibre cables. Test methods
for non-metallic materials. Part 509. Mechanical tests.
Test for resistance of insulations and sheaths to cracking
(heat shock test)
(IEC 60811-509:2012, IDT)
ГОСТ IEC 60811-509-2015
Группа Е49
МКС 29.060.20
ОКП 35 0000
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1290-ст межгосударственный стандарт ГОСТ IEC 60811-509-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-509:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 509. Механические испытания. Испытание изоляции и оболочек на стойкость к растрескиванию (испытание на тепловой удар)" ["Electric and optical fibre cables - Test methods for non-metallic materials - Part 509: Mechanical tests - Test for resistance of insulations and sheaths to cracking (heat shock test)", IDT].
Международный стандарт IEC 60811-509:2012 разработан Техническим комитетом TC 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60811-509:2012 отменяет и заменяет раздел 9 IEC 60811-3-1:1985.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-3-1-2011 в части раздела 9 "Испытание изоляции и оболочек на стойкость к растрескиванию"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.
1. Область применения
Настоящий стандарт устанавливает порядок проведения испытания на стойкость изоляции и оболочек к растрескиванию при повышенной температуре.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)
3. Термины и определения
В настоящем стандарте применены термины по IEC 60811-100.
4. Метод испытаний
4.1. Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
Все испытания следует проводить не ранее чем через 16 ч после экструзии компаундов изоляции или оболочки.
Если нет особых указаний, испытания проводят при температуре окружающей среды.
Примечание - При отсутствии какого-либо требования в стандарте или технических условиях на кабели конкретных типов используют рекомендации из приложения А настоящего стандарта, касающиеся условий испытания и требований к испытанию.
4.2. Испытательное оборудование
Испытательное оборудование состоит из следующих частей:
a) термостата, способного обеспечить заданные значения температуры и их допускаемые отклонения;
b) оправки достаточной длины, сделанной из металла или другого подходящего материала.
4.3. Отбор и подготовка образцов изоляции
4.3.1 Общие положения
Для каждой изолированной жилы, предназначенной для испытаний, должно быть два образца необходимой длины, отобранных на расстоянии не менее 1 м друг от друга. Наружные покрытия, если они имеются, с изоляции удаляют.
Подготовку образцов проводят одним из трех способов:
a) для изолированных жил наружным диаметром до 12,5 мм включительно в качестве каждого образца используют отрезок жилы;
b) для изолированных жил наружным диаметром свыше 12,5 мм и толщиной изоляции до 5 мм включительно, а также для всех секторных жил, каждый образец должен быть в виде полоски изоляции, ширина которой не менее чем в 1,5 раза больше ее толщины, но не менее 4 мм. Полоску вырезают в направлении оси токопроводящей жилы. Для секторных жил ее вырезают из круглой части сектора;
c) для изолированных жил наружным диаметром свыше 12,5 мм и толщиной изоляции свыше 5,0 мм каждый образец должен быть в виде полоски, вырезанной в соответствии с перечислением b), которую затем шлифуют или срезают (без нагревания) с наружной стороны до толщины 4,0 - 5,0 мм. Толщину измеряют на более толстой части полоски, при этом ширина должна быть не менее чем в 1,5 раза больше толщины.
4.3.2 Процедура
Каждый образец при температуре окружающей среды плотно наматывают на оправку плотной спиралью и закрепляют, как указано ниже:
a) для образцов, подготовленных в соответствии с перечислением a) 4.3.1, и для плоских кабелей диаметр оправки и число витков должны соответствовать указанным в таблице 1. Диаметр оправки определяется меньшим размером изолированной жилы, которую наматывают малой осью перпендикулярно оправке.
Таблица 1
Диаметр оправки и число витков для изолированных жил
с наружным диаметром, не превышающим 12,5 мм
Для просмотра документа целиком скачайте его >>>
