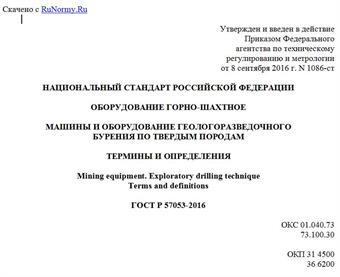

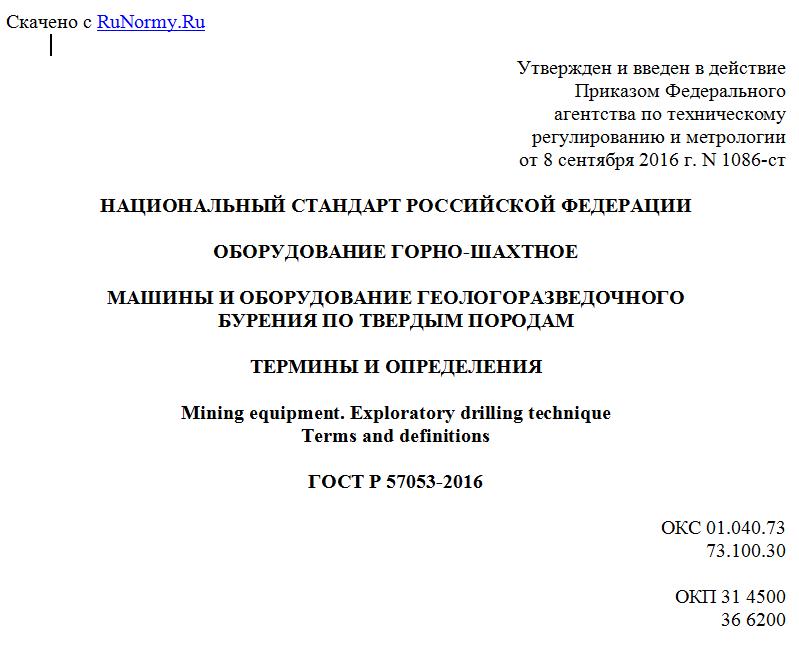

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 сентября 2016 г. N 1086-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ГОРНО-ШАХТНОЕ
МАШИНЫ И ОБОРУДОВАНИЕ ГЕОЛОГОРАЗВЕДОЧНОГО
БУРЕНИЯ ПО ТВЕРДЫМ ПОРОДАМ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Mining equipment. Exploratory drilling technique
Terms and definitions
ГОСТ Р 57053-2016
ОКС 01.040.73
73.100.30
ОКП 31 4500
36 6200
Дата введения
1 июня 2017 года
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом "Трансуглемаш" (ЗАО "Трансуглемаш")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 269 "Горное дело"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 сентября 2016 г. N 1086-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области машин и оборудования геологоразведочного бурения по твердым породам.
Для каждого понятия установлен один стандартизованный термин.
Не рекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк".
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
Наличие квадратных скобок в терминологической статье означает, что в нее включены термины, имеющие общие терминоэлементы.
Помета, указывающая на область применения многозначного термина, приведена в круглых скобках светлым шрифтом после термина. Помета не является частью термина.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы - светлым, синонимы - курсивом.
1 Область применения
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения понятий в области машин и оборудования геологоразведочного бурения по твердым породам (полезным ископаемым), предназначенных для горнодобывающей промышленности.
Термины, установленные стандартом, рекомендуются для применения во всех видах документации и литературы в области машин и оборудования геологоразведочного бурения, входящих в сферу работ по стандартизации и/или использующих результаты этих работ.
Примечание - Термины и определения общетехнических понятий, необходимые для понимания текста стандарта, приведены в приложении А.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54976-2012 Оборудование горно-шахтное. Термины и определения
ГОСТ Р ИСО 21467-2011 Машины землеройные. Машины для горизонтального направленного бурения. Терминология и эксплуатационные показатели
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
Общие понятия
1 геологоразведочное оборудование: Комплекс машин, механизмов и устройств, предназначенных для определения места заложения скважины, контроля процесса бурения скважины, изучения геологического разреза скважины, геологического контроля вскрытия пласта и хода испытаний.
2 буровое оборудование: Комплекс машин, механизмов и устройств, предназначенных для механизации бурения шпуров и скважин с поверхности и в подземных условиях, в состав которых входят буровое и энергетическое оборудование, необходимое при бурении шпуров и скважин, а также наземные сооружения.
Буровые установки
3 буровая установка: Комплекс машин и механизмов, предназначенный для бурения, крепления скважин, а также последующего их обслуживания (см. приложение А).
Примечание - Буровые установки разделяют по способу бурения на вращательные, ударные, вибрационные и др.; по транспортабельности - на стационарные, передвижные, самоходные и переносные.
4 установка вращательного бурения: Стационарная буровая установка, осуществляющая бурение геологоразведочных скважин вращательным способом с использованием энергии осевого усилия подачи, крутящего момента и движения инструмента по винтовой линии в режиме резания.
5 установка вращательного бурения с прямой промывкой: Стационарная буровая установка, осуществляющая бурение геологоразведочных скважин вращательным способом с удалением буровой мелочи промывочной жидкостью, подводимой к забою по центральным каналам полой бурильной колонны.
6 установка вращательного бурения с обратной промывкой: Стационарная буровая установка, осуществляющая бурение геологоразведочных скважин вращательным способом с удалением буровой мелочи промывочной жидкостью, подводимой к забою по зазору между стенками скважины и бурильной колонной.
7 стационарная буровая установка: Буровая установка, не имеющая собственной транспортной базы и перемещаемая блоками с использованием универсальных транспортных средств.
8 передвижная буровая установка: Буровая установка с собственной транспортной базой, перемещаемая буксированием.
Примечание - Для передвижных буровых установок используют транспортные базы на колесном, гусеничном и санном ходу.
9 самоходная буровая установка: Буровая установка, оборудование, механизмы и мачта которой смонтированы на транспортных средствах.
10 переносная буровая установка: Буровая установка, перемещаемая вручную или вьюками.
11 буровой агрегат: Агрегат, включающий буровой станок, промывочный насос и силовые приводы к ним, а также аппаратуру контроля и регулирования процессов бурения.
12
буровой станок: Машина для бурения глубоких взрывных и горнотехнических скважин различного назначения, а также шпуров при подземной и открытой разработках полезных ископаемых. [ГОСТ Р 54976-2012, статья 41]
Примечание - Буровые станки разделяют на ударно-канатного, пневмоударного, колонкового, вращательно-шнекового, вибрационно-вращательного и термического бурения.
13 вращатель бурового станка [вращатель]: Рабочий орган бурового станка, предназначенный для передачи бурильной колонне крутящего момента и осевого усилия при бурении скважин.
14 вращатель роторного типа: Элемент бурового станка, предназначенный для передачи вращения колонне бурильных труб и поддержания на весу обсадных труб и бурового инструмента при спускоподъемных операциях.
15 вращатель шпиндельного типа: Вращатель бурового станка, передающий крутящий момент и осевую нагрузку буровому снаряду через шпиндель.
16 станок вращательного бурения: Буровой станок, не закрепляемый стационарно, предназначенный для бурения геологоразведочных скважин вращательным способом.
17 роторный буровой станок: Станок вращательного бурения с вращателем роторного типа.
18 шпиндельный буровой станок: Станок вращательного бурения с вращателем шпиндельного типа.
19 механизм подачи бурового снаряда [механизм подачи]: Механизм, при помощи которого регулируется осевая нагрузка на породоразрушающий инструмент в процессе бурения геологоразведочной скважины.
Примечание - По конструктивному исполнению различают гидравлические, дифференциальные, цепные, рычажные и другие механизмы подачи.
20 станок ударного бурения: Буровой станок, предназначенный для ударного бурения геологоразведочных скважин.
21 буровой насос [насос] (Нрк. грязевой насос, промывочный насос): Насос, предназначенный для подачи под давлением промывочной жидкости в буровую скважину.
22 буровая вышка [буровой копер]: Сооружение, устанавливаемое над устьем буровой скважины, предназначенное для осуществления спускоподъемных операций и размещения бурового оборудования, инструментов и приспособлений.
Примечание - Буровые вышки подразделяют на башенные и мачтовые.
23 башенная вышка (Нрк. буровой копер): Буровая вышка пирамидальной формы, имеющая в основной конструкции три или четыре опоры.
