"ГОСТ IEC 60811-405-2015. Межгосударственный стандарт. Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 405. Разные испытания. Испытание изоляции и оболочек кабеля из поливинилхлоридных композиций на термическую стабильность"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

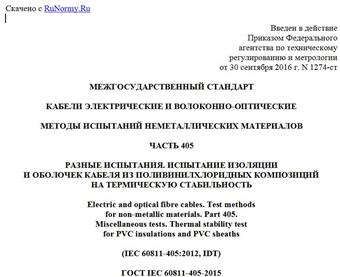

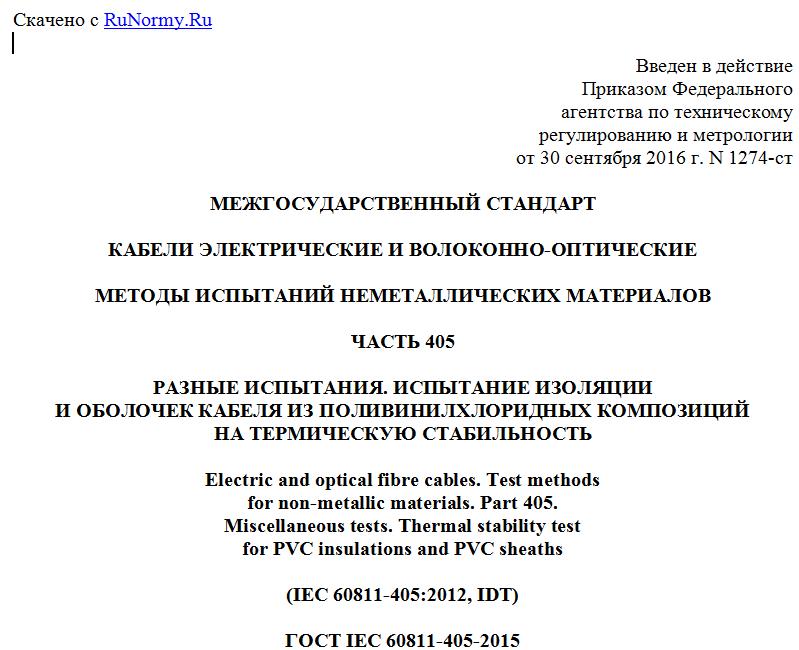

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1274-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ

МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ

ЧАСТЬ 405

РАЗНЫЕ ИСПЫТАНИЯ. ИСПЫТАНИЕ ИЗОЛЯЦИИ
И ОБОЛОЧЕК КАБЕЛЯ ИЗ ПОЛИВИНИЛХЛОРИДНЫХ КОМПОЗИЦИЙ
НА ТЕРМИЧЕСКУЮ СТАБИЛЬНОСТЬ

Electric and optical fibre cables. Test methods
for non-metallic materials. Part 405.
Miscellaneous tests. Thermal stability test
for PVC insulations and PVC sheaths

(IEC 60811-405:2012, IDT)

ГОСТ IEC 60811-405-2015

МКС 29.060.20

Дата введения
1 июля 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1274-ст межгосударственный стандарт ГОСТ IEC 60811-405-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-405:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 405. Разные испытания. Испытание изоляции и оболочек кабеля из поливинилхлоридных композиций на термическую стабильность" ("Electric and optical fibre cables - Test methods for non-metallic materials - Part 405: Miscellaneous tests - Thermal stability test for PVC insulations and PVC sheaths", IDT).
Международный стандарт IEC 60811-405:2012 разработан Техническим комитетом ТС 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт ЕС IEC 60811-405:2012 отменяет и заменяет раздел 9 IEC 60811-3-2:1985.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-3-2-2011 в части раздела 9 "Испытание изоляции и оболочек на термическую стабильность"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

В стандартах серии ЕС IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.

1. Область применения

Настоящий стандарт устанавливает метод испытаний материалов изоляции и оболочек кабелей из поливинилхлоридных композиций на термическую стабильность.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)
ISO 695:1991 Glass - Resistance to attack by a boiling aqueous solution of mixed alkali - Method of test and classification (Стекло. Стойкость к воздействию кипящего водного раствора смеси щелочей. Метод испытания и классификация)
ISO 719:1985 Glass - Hydrolytic resistance of glass grains at 98 degrees C - Method of test and classification (Стекло. Гидролитическая стойкость стеклянных гранул при 98 °C. Метод испытания и классификация)
ISO 1776:1985 Glass - Resistance to attack by hydrochloric acid at 100 degrees C - Flame emission or flame atomic absorption spectrometric method (Стекло. Стойкость к воздействию соляной кислоты при 100 °C. Метод пламенной эмиссионной спектрометрии или пламенной атомно-абсорбционной спектрометрии)

3. Термины и определения

В настоящем стандарте применены термины по IEC 60811-100.

4. Метод испытаний

4.1. Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
Если не указано иное, испытания проводят при комнатной температуре.
4.2. Испытательное оборудование
Используют следующее испытательное оборудование.
a) Стеклянные трубки, закрытые на одном конце (например, запаянные), длиной 110 мм и наружным диаметром около 5 мм, внутренним диаметром (4,0 +/- 0,5) мм.
Следует использовать трубки из щелочестойкого стекла по ISO 695:1991 (стойкость к щелочам, класс A2), ISO 719:1985 (гидролитическая стойкость, класс HGB3), ISO 1776:1985 (стойкость к кислотам, потеря массы не более 150 мг Na2O/100 см2).
b) Универсальная индикаторная бумага, pH 1 - 10.
c) Термостат для поддержания температуры на уровне значения, указанного в стандарте или технических условиях на кабели конкретных типов, или при отсутствии указания - на уровне (200 +/- 0,5) °C. Для типовых испытаний и в спорных случаях используют масляную ванну.
d) Откалиброванный термометр с ценой деления 0,1 °C.
В зависимости от типа термометра, способа его калибровки и использования может потребоваться коррекция ртутного столба.
e) Хронометр или другой прибор для фиксации времени.
4.3. Предварительное кондиционирование
Все испытания следует проводить не ранее чем через 16 ч после экструзии изоляции или оболочки.
4.4. Проведение испытания
Порядок проведения испытания должен быть следующим.
Примечание - Для получения достоверных результатов испытания и уменьшения их разброса необходимо применение термометра требуемой точности, соответствующего установленной температуре испытания.

a) От изоляции или оболочки каждой испытуемой жилы берут три образца, каждый массой (50 +/- 5) мг. Каждый образец должен состоять из двух или трех маленьких полосок, длиной 20 - 30 мм.
Каждый образец помещают в трубку по перечислению a) 4.2. Образец должен быть расположен на дне трубки, занимая не более 30 мм по высоте.
b) Полоску сухой универсальной индикаторной бумаги по перечислению b) 4.2 длиной около 15 мм и шириной 3 мм размещают в верхней открытой части стеклянной трубки таким образом, чтобы около 5 мм полоски выступало над краем трубки, и выступающую часть загибают, чтобы полоска удерживалась на месте.
c) Стеклянную трубку помещают в термостат по перечислению c) 4.2, нагретый до требуемой температуры. Трубку вставляют в термостат на глубину 60 мм.
