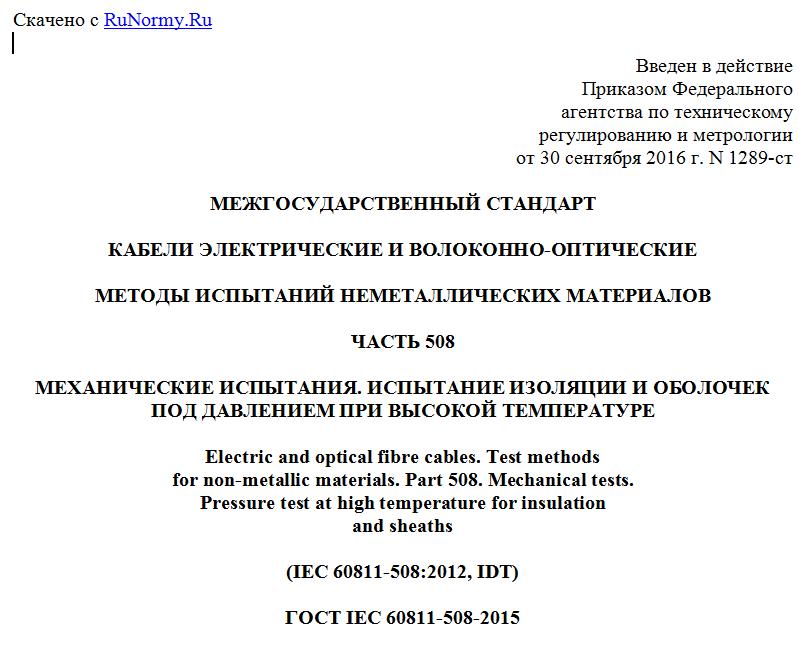

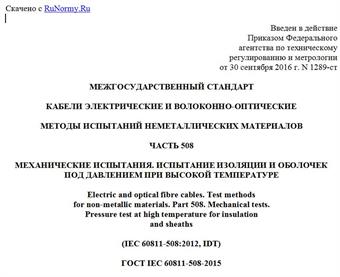

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1289-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ЧАСТЬ 508
МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ. ИСПЫТАНИЕ ИЗОЛЯЦИИ И ОБОЛОЧЕК
ПОД ДАВЛЕНИЕМ ПРИ ВЫСОКОЙ ТЕМПЕРАТУРЕ
Electric and optical fibre cables. Test methods
for non-metallic materials. Part 508. Mechanical tests.
Pressure test at high temperature for insulation
and sheaths
(IEC 60811-508:2012, IDT)
ГОСТ IEC 60811-508-2015
Группа Е49
МКС 29.060.20;
ОКП 35 0000
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1289-ст межгосударственный стандарт ГОСТ IEC 60811-508-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-508:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 508. Механические испытания. Испытание изоляции и оболочек под давлением при высокой температуре" ("Electric and optical fibre cables - Test methods for non-metallic materials - Part 508: Mechanical tests - Pressure test at high temperature for insulation and sheaths", IDT).
Международный стандарт IEC 60811-508:2012 разработан Техническим комитетом TC 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60811-508:2012 отменяет и заменяет раздел 8 IEC 60811-3-1:1985.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-3-1-2011 в части раздела 8 "Испытание изоляции и оболочек под давлением при высокой температуре"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.
1. Область применения
Настоящий стандарт устанавливает метод испытаний термопластичных материалов изоляции и оболочек под давлением при высокой температуре.
Примечание 1 - Настоящий метод предназначен главным образом для термопластичных материалов, но может использоваться для сшитых материалов в случае особого требования в стандарте или технических условиях на кабели конкретных типов.
Примечание 2 - Настоящий метод испытаний не рекомендован для образцов толщиной менее 0,7 мм.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)
IEC 60811-201 Electric and optical fibre cables - Test methods for non-metallic materials - Part 201: General tests - Measurement of insulation thickness (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 201. Общие испытания. Измерение толщины изоляции)
IEC 60811-202 Electric and optical fibre cables - Test methods for non-metallic materials - Part 202: General tests - Measurement of thickness of non-metallic sheaths (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 202. Общие испытания. Измерение толщины неметаллической оболочки)
3. Термины и определения
В настоящем стандарте применены термины по IEC 60811-100.
4. Метод испытаний
4.1. Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
В настоящем стандарте приведен метод испытаний под давлением при высокой температуре, которые проводят на композициях изоляции и оболочки.
Все испытания следует проводить не ранее чем через 16 ч после экструзии композиций изоляции или оболочки.
4.2. Испытательное оборудование
4.2.1 Термостат
Испытание проводят в термостате. В термостате должна быть естественная циркуляция воздуха.
Примечание 1 - Принудительной или непрерывной циркуляции воздуха не требуется. Термостаты, оснащенные перемешивающими механизмами, могут вызывать вибрацию.
В термостат не должно входить устройств, способных вызывать вибрацию, а также открытых нагревательных элементов. Температура воздуха должна непрерывно поддерживаться на уровне, указанном в стандарте или технических условиях на кабели конкретных типов. Термостат должен быть способен функционировать с предельным отклонением +/- 2 К от установленной температуры испытаний.
Примечание 2 - Крайне важно обеспечить управление изменением температуры в пределах +/- 2 К. Особенно это важно, если испытуемый материал является термопластичным, имеющим точное значение температуры плавления (например, некоторые полимеры этилена), т.к. небольшое превышение температуры над установленным значением может привести к значительному увеличению глубины продавливания.
При функционировании термостата его располагают в положении, при котором отсутствует вибрация.
4.2.2 Устройство для продавливания образца
Используют устройство, указанное на рисунке 1. Оно состоит из прямоугольного ножа с режущей кромкой шириной (0,70 +/- 0,01) мм, который надавливает на образец под воздействием приложенной силы.
1 - испытательная рамка; 2 - образец;
3a, 3b, 3c - опоры; 4 - груз
