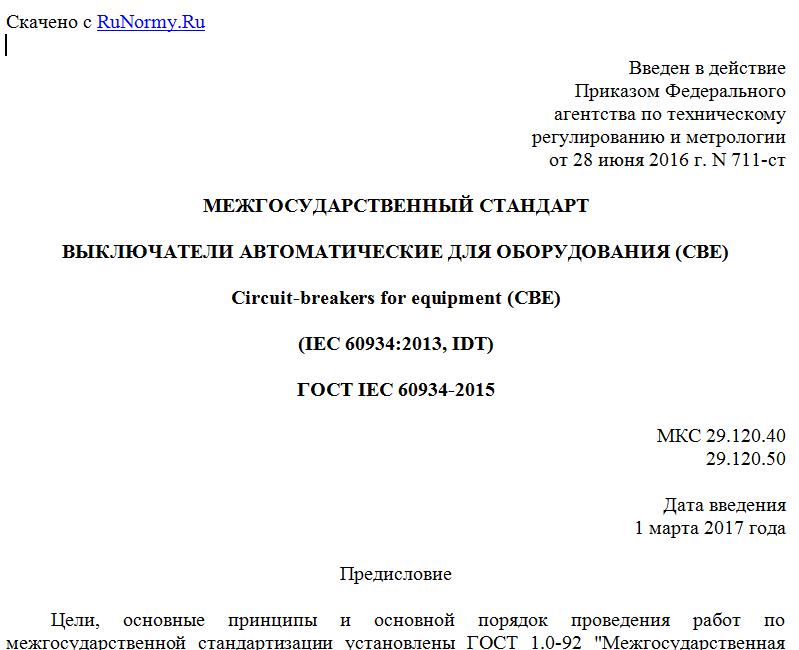

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 июня 2016 г. N 711-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ ДЛЯ ОБОРУДОВАНИЯ (CBE)
Circuit-breakers for equipment (CBE)
(IEC 60934:2013, IDT)
ГОСТ IEC 60934-2015
МКС 29.120.40
29.120.50
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Настоящий стандарт идентичен международному стандарту IEC 60934:2013 Circuit-breakers for equipment (CBE) [Выключатели автоматические для оборудования (CBE)].
Международный стандарт разработан Техническим комитетом по стандартизации IEC/TC 23 E "Автоматические выключатели и другие аналогичные устройства бытового назначения".
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2016 г. N 711-ст межгосударственный стандарт ГОСТ IEC 60934-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В целях сохранения идентичности с названием международного стандарта в названии настоящего межгосударственного стандарта сохранена аббревиатура (CBE) - сокращение от названия стандарта на английском языке "Circuit-breakers for equipment".
В тексте вместо аббревиатуры (CBE) применена аббревиатура, применяемая в технической документации на русском языке - (АВО), соответствующая сокращению от названия стандарта на русском языке "Выключатели автоматические для оборудования".
1. Область применения
Настоящий стандарт распространяется на механические коммутационные аппараты, именуемые "автоматические выключатели для электрооборудования" (АВО) бытового и аналогичного назначения, предназначенные для защиты цепей в электрическом оборудовании, включая его комплектующие элементы (например, двигатели, трансформаторы, встроенные сети и т.д.). Настоящий стандарт также распространяется на АВО, предназначенные для защиты электрооборудования в случае снижения напряжения и/или перенапряжения. Настоящий стандарт также распространяется на АВО, пригодные для разъединения.
Примечание - Термин "электрооборудование" подразумевает электроприборы.
Настоящий стандарт распространяется на АВО переменного тока с номинальным (межфазным) напряжением не более 440 В и/или постоянного тока с номинальным напряжением не более 250 В, номинальным током не более 125 А и номинальной отключающей способностью (Icn) не менее 6In (для переменного тока) и 4In (для постоянного тока), но не более 3000 А.
АВО могут обладать более высокой номинальной наибольшей отключающей способностью в сочетании с заданным устройством защиты от короткого замыкания (УЗКЗ). Руководство по координации АВО и УЗКЗ, включенными в одну цепь, приведено в приложении F.
Применение АВО со степенью защиты выше IP20 по IEC 60529 в местах с преобладанием неблагоприятных условий окружающей среды (например, повышенная влажность, чрезмерный нагрев или охлаждение или запыленность) или в опасных средах (например, взрывоопасных) может потребовать специальных конструкций.
Настоящий стандарт содержит все необходимые требования, обеспечивающие подтверждение соответствия эксплуатационных характеристик данного оборудования типовыми испытаниями.
Настоящий стандарт также содержит подробные требования, соответствующие испытаниям и методам испытаний, обеспечивающие повторяемость результатов испытаний.
Настоящий стандарт устанавливает:
a) характеристики АВО;
b) соответствующие условия для АВО в части их функционирования и поведения:
1) при нормальной эксплуатации,
2) при перегрузке,
3) при коротких замыканиях вплоть до номинальной наибольшей отключающей способности,
4) в части их электроизоляционных свойств;
c) испытания для подтверждения соответствия условиям и установленным методам испытаний;
d) информацию для маркировки на АВО;
e) циклы проводимых испытаний и число образцов, подвергаемых сертификационным испытаниям (см. приложение C);
f) контрольные испытания для выявления скрытых дефектов материалов и изготовления, угрожающих безопасности (см. приложение J).
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60050-151:1978, International Electrotechnical Vocabulary (IEV) - Chapter 151: Electrical and magnetic devices (Международный электротехнический словарь. Глава 151: Электрические и магнитные устройства)
IEC 60050-441:1984, International Electrotechnical Vocabulary (IEV) - Chapter 441: Switchgear, controlgear and fuses (Международный электротехнический словарь. Глава 441: Коммутационная аппаратура, аппаратура управления и предохранители)
IEC 60050-604:1987, International Electrotechnical Vocabulary (IEV) - Chapter 604: Generation, transmission and distribution of electricity - Operation (Международный электротехнический словарь. Глава 604: Получение, передача и распределение электроэнергии. Эксплуатация)
IEC 60050-826:1982, International Electrotechnical Vocabulary (IEV) - Chapter 826: Electrical installation. Amendment 1 (1990), Amendment 2 (1995), Amendment 3 (1999) [Международный электротехнический словарь. Глава 826. Электрические установки. Изменение 1 (1990), Изменение 2 (1995), Изменение 3 (1999)]
IEC 60060-1:1989, High-voltage test techniques - Part 1: General definitions and test requirements (Методы испытаний высоким напряжением. Часть 1. Общие определения и требования к испытаниям)
IEC 60068-2-20:1979, Environmental testing - Part 2: Tests - Test T: Soldering (Испытания на воздействие внешних факторов. Часть 2-20. Испытания. Испытание Т. Пайка)
IEC 60099-1:1991, Surge arresters - Part 1: Non-linear resistor type gapped arresters for a.c. systems <1> (Разрядники для защиты от перенапряжений. Часть 1: Искровые защитные разрядники с нелинейными резисторами для систем переменного тока)
--------------------------------
<1> Существует объединенное издание 3.1 (1999), которое включает IEC 60099-1 (1991) и Изменение 1 (1999).
IEC 60227 (все части), Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V (Кабели с поливинилхлоридной изоляцией на номинальные напряжения до 450/750 В включительно)
IEC 60269 (все части), Low-voltage fuses (Низковольтные предохранители)
IEC 60417-1:1998, Graphical symbols for use on equipment - Part 1: Overview and application (Обозначения графические для аппаратуры. Часть 1. Обзор и применение)
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code) [Степени защиты, обеспечиваемые корпусами (Код IP)]
IEC 60664 (все части), Insulation coordination for equipment within low-voltage systems (Координация изоляции для оборудования в низковольтных системах)
IEC 60664-1:1992 <2>, Insulation coordination for equipment within low-voltage systems - Part 1: Principles, requirements and tests (Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания)
--------------------------------
<2> Действует только для датированной ссылки.
IEC 60664-3:1992, Insulation coordination for equipment within low-voltage systems - Part 3: Use of coatings to achieve insulation coordination of printed board assemblies (Координация изоляции для оборудования в низковольтных системах. Часть 3: Использование покрытия, герметизации или заливки для защиты от загрязнения)
