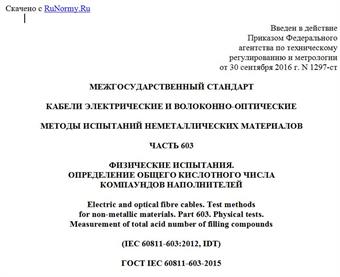

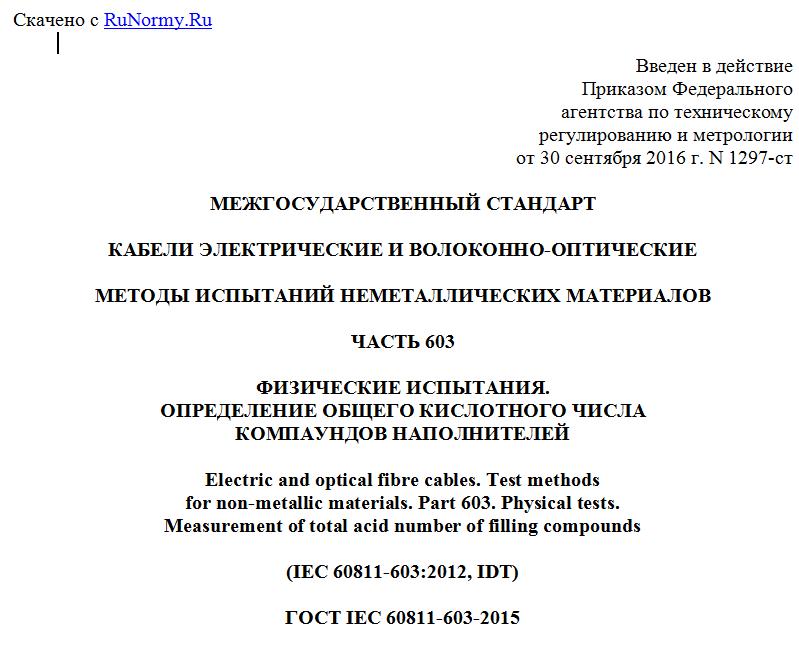

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1297-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ЧАСТЬ 603
ФИЗИЧЕСКИЕ ИСПЫТАНИЯ.
ОПРЕДЕЛЕНИЕ ОБЩЕГО КИСЛОТНОГО ЧИСЛА
КОМПАУНДОВ НАПОЛНИТЕЛЕЙ
Electric and optical fibre cables. Test methods
for non-metallic materials. Part 603. Physical tests.
Measurement of total acid number of filling compounds
(IEC 60811-603:2012, IDT)
ГОСТ IEC 60811-603-2015
МКС 29.060.20
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1297-ст межгосударственный стандарт ГОСТ IEC 60811-603-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-603:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 603. Физические испытания. Определение общего кислотного числа компаундов наполнителей" ("Electric and optical fibre cables - Test methods for non-metallic materials - Part 603: Physical tests - Measurement of total acid number of filling compounds", IDT).
Международный стандарт IEC 60811-603:2012 разработан Техническим комитетом TC 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60811-603:2012 отменяет и заменяет раздел 7 IEC 60811-5-1:1990.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-5-1-2011 в части раздела 7 "Общее кислотное число"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.
1. Область применения
Настоящий стандарт устанавливает порядок проведения испытания для проверки компаунда наполнителя (далее - компаунд) на наличие коррозионно-активных компонентов.
2. Нормативные ссылки
Для применения настоящего стандарта необходим следующий ссылочный документ. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)
3. Термины и определения
В настоящем стандарте применены термины по IEC 60811-100.
4. Метод испытаний
4.1. Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
Если не указано иное, испытания проводят при комнатной температуре.
Данное испытание применяют для проверки компаунда на наличие коррозионно-активных компонентов.
Общее кислотное число определяется количеством основания, выраженным в миллиграммах гидроокиси калия (KOH), которое требуется для титрования всех кислотных составляющих, присутствующих в 1 г образца компаунда.
4.2. Испытательное оборудование
Испытательное оборудование состоит из бюретки емкостью 50 мл с ценой деления 0,1 мл или бюретки емкостью 10 мл с ценой деления 0,05 мл.
4.3. Реактивы
4.3.1 Общие положения
Качество реактивов должно удовлетворять требованиям аналитических работ.
Для испытания используют только дистиллированную воду.
4.3.2 Стандартный спиртовой 0,1 н <*> раствор гидрооксида калия
--------------------------------
<*> Сокращенное обозначение единицы молярной концентрации эквивалентов вещества, .
В колбу Эрленмейера вместимостью 2 л с приблизительно 1 л безводного изопропилового спирта (содержание воды - менее 0,9%) добавляют 6 г KOH. Смесь кипятят в течение 10 - 15 мин при постоянном перемешивании, чтобы предотвратить образование твердого осадка на дне колбы. Затем добавляют не менее 2 г гидрооксида бария [Ba(OH)2] и снова кипятят 5 - 10 мин. Раствор охлаждают до комнатной температуры и выдерживают несколько часов, затем фильтруют через стеклянную или фарфоровую фильтрующую воронку. При фильтровании следует принять меры против вредного воздействия диоксида углерода (CO2). Раствор хранят в химически стойкой аптечной бутыли, не допуская контакта с пробкой, резиновой прокладкой или смазкой крана бюретки; бутыль должна иметь предохранительную трубку, содержащую соду, известь или натриевый асбест. Для определения изменений концентрации раствора в пределах 0,0005 н периодически проводят его титрование, предпочтительно по отношению к чистому фталату калия в приблизительно 100 мл воды, не содержащей CO2. Для определения конца титрования используют фенолфталеин.
Примечания
1 Для упрощения расчетов используют стандартный раствор KOH, 1 мл которого эквивалентен 5 мг KOH.
2 Вместо KOH можно применять гидрооксид натрия (NaOH).
4.3.3 Пара-нафтолбензеиновый индикаторный раствор
10 г пара-нафтолбензеина растворяют в литре раствора для титрования, указанного в 4.3.4.
Пара-нафтолбензеин должен соответствовать требованиям приложения A.
4.3.4 Раствор для титрования
Раствор для титрования готовят, добавляя 500 мл толуола и 5 мл воды к 495 мл безводного изопропилового спирта.
4.4. Проведение испытания
В колбу Эрленмейера вместимостью 250 мл помещают около 25 г компаунда, взвешенного с погрешностью не более 0,1 г. Добавляют 100 мл раствора для титрования и 0,5 мл индикаторного раствора, встряхивают до полного растворения. Сразу проводят титрование при температуре не выше 30 °C. Добавляют
