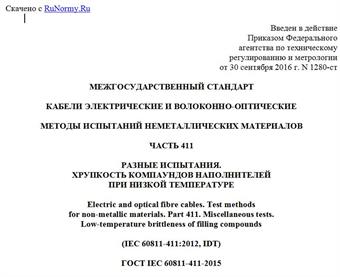

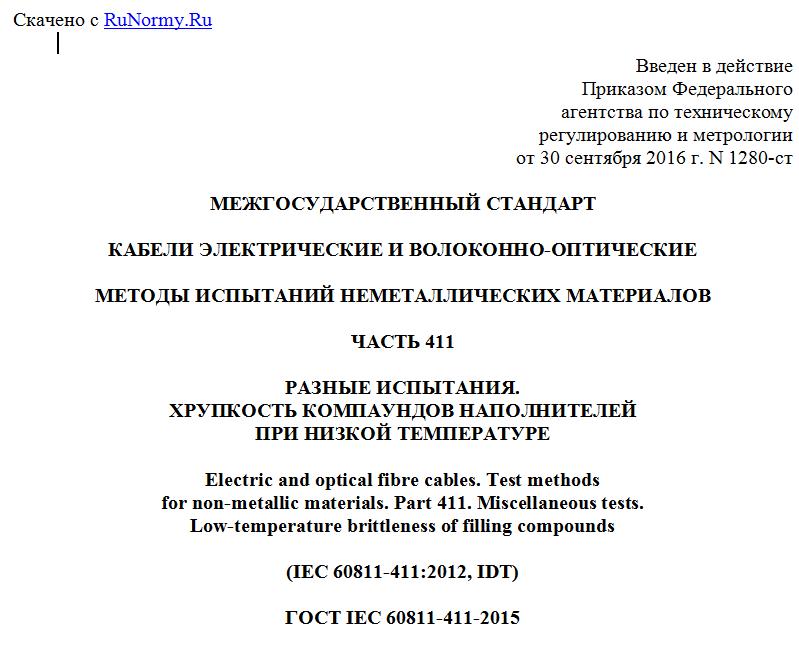

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1280-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ЧАСТЬ 411
РАЗНЫЕ ИСПЫТАНИЯ.
ХРУПКОСТЬ КОМПАУНДОВ НАПОЛНИТЕЛЕЙ
ПРИ НИЗКОЙ ТЕМПЕРАТУРЕ
Electric and optical fibre cables. Test methods
for non-metallic materials. Part 411. Miscellaneous tests.
Low-temperature brittleness of filling compounds
(IEC 60811-411:2012, IDT)
ГОСТ IEC 60811-411-2015
МКС 29.060.20
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1280-ст межгосударственный стандарт ГОСТ IEC 60811-411-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-411:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 411. Разные испытания. Хрупкость компаундов наполнителей при низкой температуре" ("Electric and optical fibre cables - Test methods for non-metallic materials - Part 411: Miscellaneous tests - Low-temperature brittleness of filling compounds", IDT).
Международный стандарт IEC 60811-411:2012 разработан Техническим комитетом TC 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60811-411:2012 отменяет и заменяет раздел 6 IEC 60811-5-1:1990.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-5-1-2011 в части раздела 6 "Хрупкость при низкой температуре"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.
1. Область применения
Настоящий стандарт устанавливает метод испытания по определению хрупкости компаундов наполнителей электрических, волоконно-оптических кабелей и кабелей связи при низкой температуре.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения).
3. Термины и определения
В настоящем стандарте применены термины по IEC 60811-100.
4. Метод испытаний
4.1. Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
Данное испытание применяют для проверки адгезии компаунда наполнителя к другим элементам конструкции кабеля.
Примечание - Метод испытания не распространяется на составы с температурой каплепадения выше 80 °C.
4.2. Испытательное оборудование
Для данного испытания используют следующее оборудование:
a) полоски из свинцового сплава размерами 170 x 14 x 0,9 мм;
b) шаблон из латуни размерами 160 x 160 x 1 мм, имеющий прямоугольное отверстие размерами 100 x 10 мм и ребро, препятствующее его смещению по полоскам;
c) металлический стержень диаметром 10 мм;
d) изолированное место, охлажденное до температуры минус (10 +/- 1) °C.
4.3. Отбор и подготовка образцов
Из образца готового кабеля извлекают компаунд наполнителя. Подготавливают десять образцов с этим компаундом указанным ниже способом.
Полоски из свинцового сплава очищают проволочной щеткой и размещают на ровной поверхности. Шаблон накладывают на полоску таким образом, чтобы края полоски располагались симметрично относительно отверстия.
Шпателем при температуре окружающей среды заполняют отверстие шаблона испытуемым компаундом наполнителя, излишки которого снимают нагретым шпателем или другим инструментом. После этого шаблон с полоски снимают.
4.4. Проведение старения
Образцы кондиционируют в течение не менее 16 ч при комнатной температуре, а затем охлаждают в течение не менее 1 ч до температуры минус (10 +/- 1) °C.
Сразу после этого каждый образец наматывают по спирали вокруг горизонтально расположенного металлического стержня диаметром 10 мм, предварительно охлажденного до температуры минус 10 °C. Скорость намотки должна быть около одного оборота в секунду.
4.5. Оценка результатов
Образцы осматривают на наличие трещин без применения увеличительных приборов.
Допускаются трещины не более чем на двух образцах из 10. Если более двух образцов имеют трещины, то испытание может быть повторено.
Примечание - Допускается незначительное отслоение в углах слоя компаунда наполнителя.
5. Протокол испытаний
Протокол испытаний должен соответствовать требованиям IEC 60811-100.
