Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 октября 2016 г. N 1323-ст

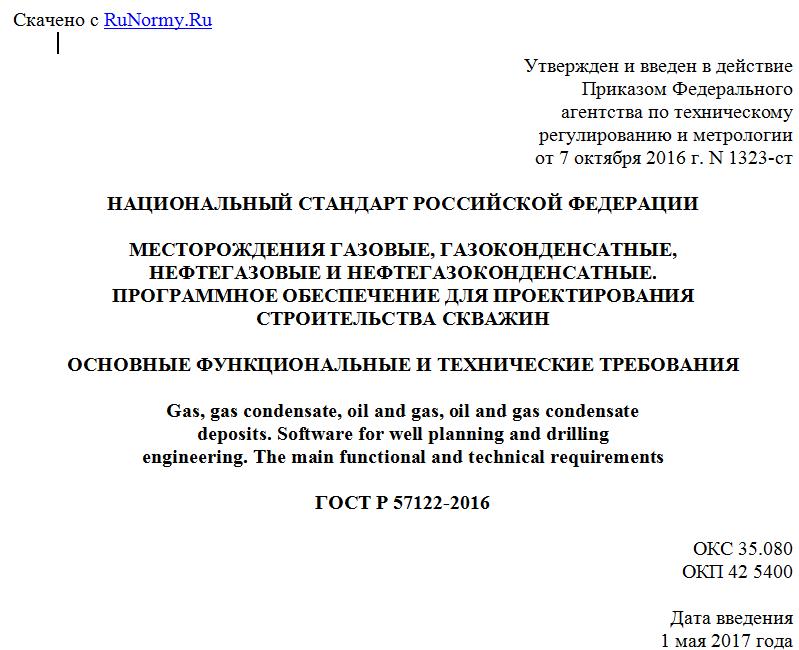

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕСТОРОЖДЕНИЯ ГАЗОВЫЕ, ГАЗОКОНДЕНСАТНЫЕ,
НЕФТЕГАЗОВЫЕ И НЕФТЕГАЗОКОНДЕНСАТНЫЕ.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ПРОЕКТИРОВАНИЯ
СТРОИТЕЛЬСТВА СКВАЖИН
ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Gas, gas condensate, oil and gas, oil and gas condensate
deposits. Software for well planning and drilling
engineering. The main functional and technical requirements
ГОСТ Р 57122-2016
ОКС 35.080
ОКП 42 5400
Дата введения
1 мая 2017 года
Предисловие
1 РАЗРАБОТАН Публичным акционерным обществом "Газпром" (ПАО "Газпром") и Обществом с ограниченной ответственностью "Газпром георесурс" (ООО "Газпром георесурс")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 октября 2016 г. N 1323-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 В настоящем стандарте приведен перечень функций программного обеспечения для проектирования строительства скважин газовых, газоконденсатных, нефтегазовых и нефтегазоконденсатных месторождений.
1.2 Положениями настоящего стандарта руководствуются следующие субъекты хозяйственной деятельности:
- использующие программное обеспечение для проектирования строительства скважин газовых, газоконденсатных, нефтегазовых и нефтегазоконденсатных месторождений;
- разрабатывающие программное обеспечение для проектирования строительства скважин газовых, газоконденсатных, нефтегазовых и нефтегазоконденсатных месторождений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.417 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 19.105 Единая система программной документации. Общие требования к программным документам
ГОСТ 19.601 Единая система программной документации. Общие правила дублирования, учета и хранения
ГОСТ 19.603 Единая система программной документации. Общие правила внесения изменений
ГОСТ 28195 Оценка качества программных средств. Общие положения
ГОСТ 28806 Качество программных средств. Термины и определения
ГОСТ Р 8.645 Государственная система обеспечения единства измерений. Метрологическое обеспечение работ по геологическому изучению, использованию и охране недр в Российской Федерации. Основные положения
ГОСТ Р ИСО/МЭК 9126 Информационная технология. Оценка программной продукции. Характеристики качества и руководства по их применению
ГОСТ Р ИСО/МЭК 12119 Информационная технология. Пакеты программ. Требования к качеству и тестирование
ГОСТ Р ИСО/МЭК 15910 Информационная технология. Процесс создания документации пользователя программного средства
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 геонавигация: Геолого-технологический и геофизический контроль сопровождения скважин с целью недопущения выхода ствола скважины (горизонтального окончания) из продуктивного горизонта.
4. Сокращения
В настоящем стандарте применены следующие сокращения:
ВМР - вышкомонтажные работы;
ГНВП - газонефтеводопроявления;
ГРП - гидравлический разрыв пласта;
КНБК - компоновка низа бурильной колонны;
НКТ - насосно-компрессорные трубы;
ПД - программная документация;
ПО - программное обеспечение;
ПСС - проектирование строительства скважин;
СПО - спуско-подъемные операции;
УБТ - утяжеленные бурильные трубы;
ASCII - Американский стандартный код для обмена информацией;
WITSML - протокол передачи данных со скважины в процессе бурения, язык разметки.
5. Общие положения
Программное обеспечение для проектирования строительства скважин предназначено для:
- решения инженерных задач в процессе разработки проектной документации на строительство скважин на газ, газовый конденсат, нефть;
- работы с данными, поступающими в режиме реального времени, их учета, обработки и анализа.
ПО ПСС должно применяться как самостоятельно, так и с системой трехмерной визуализации или анимации процесса бурения.
ПО ПСС должно решать инженерные задачи не только на этапе подготовки проекта инженерами-проектировщиками, но и непосредственно в ходе процесса строительства скважины специалистами-технологами на буровой.
ПО ПСС может применяться для решения следующих основных задач:
- проектирования траекторий скважин и управления данными замеров;
- выбора систем координат (географических, картографических, локальных) и реперов, для определения местоположения устьев, забоев, целей и других необходимых объектов при проектировании траекторий;
- графического отображения многозабойных скважин и боковых стволов;
- работы с данными, поступающими в режиме реального времени и по протоколам передачи данных (WITSML);
- корректировки траектории скважины в процессе бурения в режиме реального времени;
- предотвращения пересечения и опасного сближения соседних стволов скважин;
- проектирования конструкции скважины и анализа нагрузок, действующих на обсадные колонны;
- анализа устойчивости ствола скважины;
- расчета зон совместимости условий бурения;
- оптимизации траектории скважины по критериям (пространственная интенсивность изменения угла, угол входа в цель, нагрузки на компоновку и т.д.);
- мероприятия по предупреждению ГНВП;
- гидравлического анализа и оптимизации с учетом реологических свойств бурового раствора;
- анализа и оптимизации цементирования;
- анализа транспортировки шлама и режима промывки;
- анализа и оптимизации динамических и статических нагрузок на компоновки низа бурильных колонн при бурении скважин;
- подготовки данных для расчета стоимости строительства скважины.
Примечание - Настоящий стандарт не распространяется на колтюбинговое бурение.
6. Исходные данные для программного обеспечения
проектирования строительства скважин
Исходными данными для программного обеспечения проектирования строительства скважин являются:
а) данные по скважине:
1) результаты измерений инклинометров (полученные в процессе бурения),
2) иерархия объектов (имя объекта, номер скважины, номер ствола и т.д.),
3) координаты устья скважины,
4) координаты целевых объектов (точек, плоскостей, поверхностей),
5) каротажные кривые (полученные в процессе бурения),
6) результаты измерений инклинометров соседних скважин;
б) геологические данные:
1) геологические поверхности,
2) поверхности разломов,
Для просмотра документа целиком скачайте его >>>
