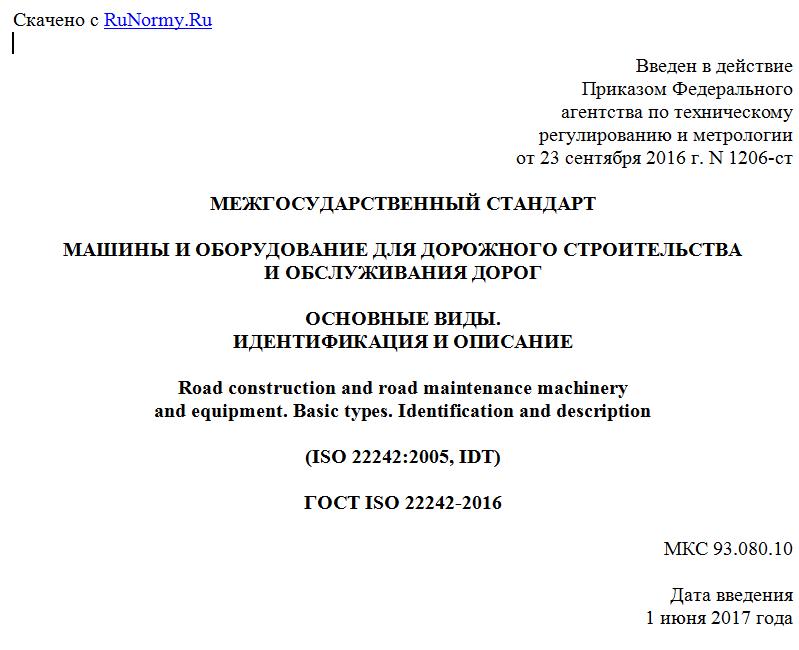

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ И ОБОРУДОВАНИЕ ДЛЯ ДОРОЖНОГО СТРОИТЕЛЬСТВА
И ОБСЛУЖИВАНИЯ ДОРОГ
ОСНОВНЫЕ ВИДЫ.
ИДЕНТИФИКАЦИЯ И ОПИСАНИЕ
Road construction and road maintenance machinery
and equipment. Basic types. Identification and description
(ISO 22242:2005, IDT)
ГОСТ ISO 22242-2016
МКС 93.080.10
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным Техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 июня 2016 г. N 49)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 сентября 2016 г. N 1206-ст межгосударственный стандарт ГОСТ ISO 22242-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 22242:2005 "Машины и оборудование для дорожного строительства и обслуживания дорог. Основные виды. Идентификация и описание" ("Road construction and road maintenance machinery and equipment - Basic types - Identification and description", IDT), включая изменение 1:2013 (Amd.1:2013).
В настоящий стандарт внесены изменения согласно Amd.1:2013 в пунктах 2.10.2, 2.10.3 и 2.10.4.
6 Международный стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт идентифицирует и описывает машины и оборудование, которые используются в строительстве и обслуживании автомагистралей, дорог обычного типа (нескоростных дорог), скоростных дорог, взлетно-посадочных полос, площадок и т.д. Настоящий стандарт применяют к специализированным машинам/оборудованию, предназначенным для строительства и обслуживания дорожного покрытия.
2. Машины и оборудование для дорожного строительства
и обслуживания дорог
Наименование Идентификация/Описание
2.1 Машины и оборудование для стабилизации почвы Используются для улучшения механических и физических свойств природных почв. См. рисунки 1 - 7
2.1.1 Разбрасыватели для порошкообразных связующих Мобильная машина, предназначенная для одновременного применения порошкообразных связующих веществ, таких как цемент, известь, зола и т.д., для улучшения или уплотнения почвы. Примечание 1 - Конструкция разбрасывателя позволяет контролировать скорость движения машины и распределения материала. Примечание 2 - См. ISO 15689 Рисунок 1 - Разбрасыватели для порошкообразных связующих
2.1.2 Оборудование для смешивания грунтов Комплект оборудования, предназначенный для смешивания материала и/или порошкообразных связующих, таких как цемент, известь, битумная или асфальтная эмульсия, с грунтом для улучшения механических и физических свойств материала. Примечание - См. рисунки 2 и 3
2.1.3 Стационарное оборудование для смешивания грунтов Рисунок 2 - Стационарное оборудование для смешивания грунтов
2.1.4 Передвижное оборудование для смешивания грунтов Рисунок 3 - Передвижное оборудование для смешивания грунтов
2.1.5 Стабилизатор грунтов Самоходные, прицепные или транспортируемые машины с функцией распыления, измельчения, аэрации, уплотнения и/или рыхления завезенного материала или материала дорожного покрытия, включая смешивание с одним или несколькими компонентами (уплотняющим раствором, цементом, известью и т.д.). Примечание 1 - Основной целью стабилизации грунта является улучшение механических и физических свойств материала почвы путем смешивания его с порошкообразными связующими (цемент, известь, битум, эмульсии и т.д.) или уплотняющими растворами. Примечание 2 - См. ISO 15688. Рисунок 4 - Колесный стабилизатор грунта с центральным горизонтальным ротором Рисунок 5 - Гусеничный стабилизатор грунта с задним горизонтальным ротором
2.1.6 Водораздатчик Автомобиль, прицеп или полуприцеп с установленным на него резервуаром для воды и блоком распыления (распределения) Рисунок 6 - Водораздатчик
2.1.7 Смесительная установка Мобильная машина, используемая для приготовления растворных смесей. Примечание - Смесительная установка может быть прицепной или буксируемой стабилизатором грунтов Рисунок 7 - Смесительная установка
2.2 Машины и оборудование для приготовления и укладки битуминизированного слоя дорожного покрытия Предназначены для хранения, подогрева, плавки, гомогенизации, транспортной обработки и/или набрызга битумных вяжущих смесей. См. рисунки 8 - 12
2.2.1 Комплекс оборудования с функциями подогрева и плавки битумной смеси Стационарная или мобильная установка, предназначенная для хранения, подогрева, гомогенизации, перевозки и разгрузки битумной смеси. Примечание - Комплекс оборудования состоит из: - изолированного резервуара; - масляного или газового нагревателя; - внутреннего смесителя; - разгрузочного устройства в виде запорного клапана; - напорного бака или перекачивающего насоса Рисунок 8 - Мобильный комплекс оборудования с функциями подогрева и плавки битумной смеси
2.2.2 Резервуар для хранения битумных смесей Стационарный или прицепной изолированный резервуар с подогревом для хранения битумных вяжущих. Рисунок 9 - Резервуар для хранения битумных смесей
2.2.3 Установка для хранения и подогрева битума Система, состоящая из котла и изолированных горизонтальных или вертикальных металлических резервуаров или подземных бетонных цистерн, предназначенных для хранения горячего битума. 1 - резервуар с трубопроводом масляного отопления; 2 - масляный котел отопления Рисунок 10 - Установка для хранения и подогрева битума
2.2.4 Дозатор для битумных смесей Изолированный резервуар с подогревом, установленный на автомобиль, прицеп или полуприцеп и оснащенный блоком запорного клапана или перекачивающего насоса Рисунок 11 - Дозатор для битумных смесей
2.2.5 Насос для горячих битумных смесей Передаточный механизм или крыльчатый насос с возможностью перекачивания горячих битумных смесей. Примечание - Насос может быть использован на разном оборудовании при дорожном строительстве, например, прицепной бетононасос с дополнительным оборудованием для соединения с резервуаром для смешивания и набрызга битумных смесей Рисунок 12 - Насос для горячих битумных смесей
2.2.6 Битумно-эмульсионная установка Стационарная или передвижная установка для производства битумных эмульсий, состоящая из резервуаров - дозаторов для воды, битума и системы гомогенизации. 1 - резервуар - дозатор для воды; 2 - резервуар - дозатор для битума; 3 - система гомогенизации; 4 - блок отопления; 5 - сливная воронка; 6 - система перекачивания эмульсии; 7 - резервуар для хранения эмульсии; a) - подача воды; b) - подача битума Рисунок 13 - Битумно-эмульсионная установка
2.2.7 Разбрасыватели/распылители нижнего битуминизированного слоя дорожного покрытия Колесная машина, предназначенная для дозированного нанесения битуминизированного слоя дорожного покрытия. Примечание 1 - Отдельные типы машин определяются в зависимости от заданных рабочих операций и компонентов смеси. Примечание 2 - См. ИСО 15643 Рисунок 14 - Разбрасыватели/распылители нижнего битуминизированного слоя дорожного покрытия
2.3 Машины и оборудование для производства асфальтобетонных смесей См. рисунки 15 - 16
2.3.1 Завод асфальтобетонных смесей Комплект оборудования для производства асфальтобетонных смесей. Примечание 1 - В зависимости от характера технологического процесса приготовления смеси установки различаются на цикличные и непрерывного действия. Примечание 2 - См. ISO 15642. Рисунок 15 - Завод асфальтобетонных смесей
2.3.2 Завод асфальтобетонных смесей с системой вторичной переработки асфальта Завод асфальтобетонных смесей с системой вторичной переработки асфальта (RAP) с использованием дополнительного и/или модифицированного оборудования. Рисунок 16 - Завод асфальтобетонных смесей с системой вторичной переработки асфальта
2.3.3 Асфальтобетоносмеситель с плавильным устройством Оборудование, установленное на автомобиль или прицеп, состоящее из плавильной печи и горизонтально вращающегося смешивающего механизма и предназначенное для выполнения малогабаритных работ по устройству дорожного покрытия Рисунок 17 - Асфальтобетоносмеситель с плавильным устройством
2.4 Машины и оборудование для асфальтобетонного дорожного строительства Применяются для строительства асфальтобетонных дорожных покрытий и мастичных асфальтовых покрытий. См. рисунки 19 - 23
2.4.1 Оборудование для пневматической очистки дорожных покрытий Самоходная машина для очистки дорожного покрытия и тротуаров Рисунок 18 - Оборудование для пневматической очистки дорожных покрытий
2.4.2 Щебнеразбрасыватель Машина, предназначенная для равномерного разбрасывания щебенки по поверхности дорожного покрытия на заданный уровень. Примечание 1 - Щебнеразбрасыватели в зависимости от принципа работы делятся на три типа: - прицепные; - самоходные; - самосвалы. Примечание 2 - См. ISO 15644 Рисунок 19 - Щебнеразбрасыватель
2.4.3 Асфальтоукладчик Самоходная колесная или гусеничная машина, предназначенная для получения, транспортировки, распределения, профилирования и уплотнения асфальтобетонной смеси дорожного покрытия Рисунок 20 - Асфальтоукладчик
2.4.4 Гудронатор Мобильная машина, предназначенная для получения, распределения и укладки битумных смесей на дорожное покрытие Рисунок 21 - Гудронатор
2.4.5 Битумовоз Машина, смонтированная на грузовике или прицепе, состоящая из горизонтального или вертикального смесителя для битумного покрытия с прямым или косвенным нагревом Рисунок 22 - Битумовоз
2.4.6 Передвижной конвейер для подачи асфальтовой смеси в асфальтоукладчик Машина, предназначенная для хранения и подачи укладываемого материала в асфальтоукладчик. Рисунок 23 - Передвижной конвейер для подачи асфальтовой смеси в асфальтоукладчик
2.5 Машины и оборудование для строительства бетонных конструкций дорожного покрытия Применяются для дорожного строительства и обслуживания дорог с бетонным покрытием. См. рисунки 25 - 35
2.5.1 Распределитель бетонной смеси/бетоноукладчик Мобильная или управляемая идущим рядом оператором машина, предназначенная для распределения бетонной смеси, которую доставляют самосвалами в неподвижную опалубку Рисунок 24 - Распределитель бетонной смеси/бетоноукладчик
2.5.2 Бетоноукладчик/бетоноотделочная машина Мобильная машина, предназначенная для уплотнения и отделки (заглаживания) бетонной смеси внутри неподвижной опалубки. Рисунок 25 - Бетоноукладчик/бетоноотделочная машина
2.5.3 Машина для устройства дорожного покрытия со скользящей опалубкой Мобильная машина, предназначенная для нанесения на дорожную поверхность слоев строительных материалов, таких как бетонные смеси, или для строительства профилированных конструкций. Рисунок 26 - Машина для устройства дорожного покрытия со скользящей опалубкой
2.5.4 Нарезчик швов Самоходная машина с или без рабочего места оператора, предназначенная для нарезки швов в асфальтобетоне, бетоне и аналогичных материалах Рисунок 27 - Нарезчик швов
2.5.5 Машина для герметизации
