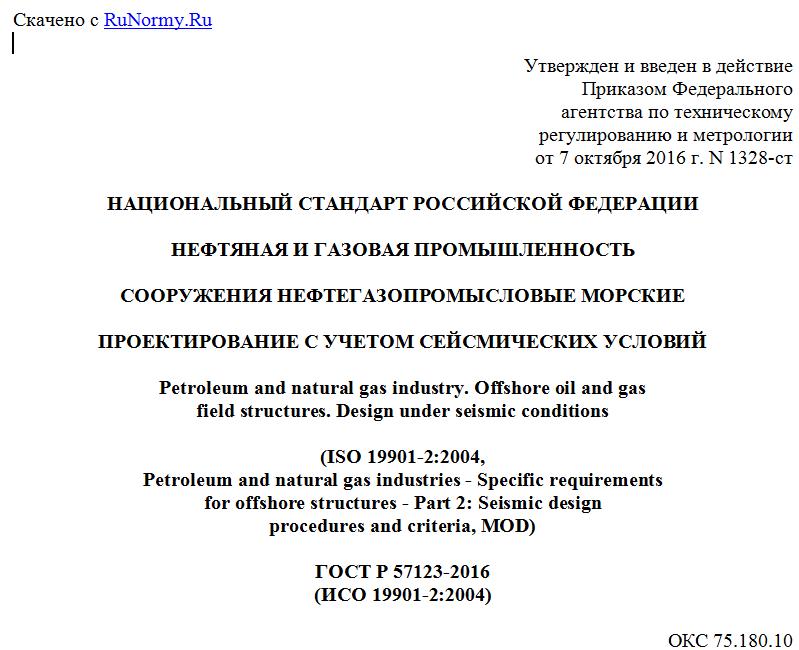

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
СООРУЖЕНИЯ НЕФТЕГАЗОПРОМЫСЛОВЫЕ МОРСКИЕ
ПРОЕКТИРОВАНИЕ С УЧЕТОМ СЕЙСМИЧЕСКИХ УСЛОВИЙ
Petroleum and natural gas industry. Offshore oil and gas
field structures. Design under seismic conditions
(ISO 19901-2:2004,
Petroleum and natural gas industries - Specific requirements
for offshore structures - Part 2: Seismic design
procedures and criteria, MOD)
ГОСТ Р 57123-2016
(ИСО 19901-2:2004)
ОКС 75.180.10
Дата введения
1 июня 2017 года
Предисловие
1 ПОДГОТОВЛЕН Филиалом ООО "ЛУКОЙЛ-Инжиниринг" "ВолгоградНИПИморнефть" в городе Волгограде, на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен ФГУП "Стандартинформ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 октября 2016 г. N 1328-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 19901-2:2004 "Нефтяная и газовая промышленность. Специальные требования к морским сооружениям. Часть 2. Методы и критерии проектирования с учетом сейсмических условий" (ISO 19901-2:2004 "Petroleum and natural gas industries - Specific requirements for offshore structures - Part 2: Seismic design procedures and criteria", MOD) путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сведения о соответствии ссылочных национальных стандартов международным стандартам, использованных в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Темпы освоения углеводородных ресурсов шельфа Российской Федерации предопределили необходимость создания серии нормативных документов, в полной мере обеспечивающих процесс проектирования объектов обустройства морских месторождений нефти и газа.
В Российской Федерации начата активная разработка национальных стандартов в области морской нефтегазодобычи, которая в соответствии с принципами национальной стандартизации основывается на применении международных стандартов, а также учитывает многолетний накопленный отечественный опыт проектирования, строительства и эксплуатации морских нефтегазопромысловых сооружений.
Цель разработки настоящего стандарта - обеспечение безопасности при осуществлении работ по освоению морских месторождений, расположенных на шельфе морей (в том числе замерзающих) Российской Федерации путем повышения надежности эксплуатации морских нефтегазопромысловых сооружений, а также повышения качества их проектирования за счет учета сейсмических условий района эксплуатации.
Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 19901-2:2004 "Нефтяная и газовая промышленность. Специальные требования к морским сооружениям. Часть 2. Методы и критерии проектирования с учетом сейсмических условий" (ISO 19901-2:2004 "Petroleum and natural gas industries. Specific requirements for offshore structures. Part 2: Seismic design procedures and criteria") и разработан в развитие требований нормативных положений основополагающего ГОСТ Р 54483-2011 (ИСО 19900:2002) "Нефтяная и газовая промышленность. Платформы морские для нефтегазодобычи. Общие требования". Положения, учитывающие особенности национальной стандартизации и специфику национальной практики в области проектирования морских нефтегазопромысловых сооружений, приведены в дополнительных структурных элементах 7.2.4, 10.3, 10.3.1, 10.3.2 и терминологических статьях 3.13, 3.20, 3.28. Эти дополнительные положения и терминологические статьи заключены в рамки из тонких линий. Пункт 7.2.4 включен в соответствии с требованиями подраздела 6.8 СП 11-114-2004 "Инженерные изыскания на континентальном шельфе для строительства морских нефтегазопромысловых сооружений" в части необходимости выполнения комплексных работ по оценке сейсмической опасности (сейсмическому микрорайонированию) площадки установки сооружения. Подраздел 10.3, включая пункты 10.3.1 и 10.3.2, добавлен в соответствии с требованиями подраздела 4.12 СП 58.13330.2012 "Гидротехнические сооружения. Основные положения. Актуализированная редакция СНиП 33-01-2003" в части применения автоматизированной системы мониторинга технического состояния сооружений, в том числе для решения задач предупреждения и уменьшения опасности аварий для жизни людей и их здоровья, ущерба имуществу и окружающей среде. Терминологические статьи 3.13, 3.20, 3.28 добавлены, поскольку определяемые термины находят применение в настоящем стандарте.
В целях улучшения понимания пользователями некоторых положений и терминологических статей настоящего стандарта, а также для учета требований российских нормативных документов и отечественной специфики проектирования морских нефтегазопромысловых сооружений в текст внесены изменения и дополнения, выделенные полужирным курсивом.
В настоящий стандарт не включено большинство нормативных ссылок ввиду отсутствия принятых гармонизированных национальных стандартов, а также географических и природно-климатических особенностей расположения континентального шельфа Российской Федерации.
1 Область применения
Настоящий стандарт устанавливает требования для определения методик и критериев проектирования с учетом сейсмических условий конструкций морских нефтегазопромысловых сооружений, устанавливаемых на континентальном шельфе морей (в том числе замерзающих) Российской Федерации и предназначенных для бурения скважин, добычи, переработки, хранения и отгрузки продукции скважин, проживания персонала.
Устанавливаемые настоящим стандартом требования предназначены для максимально возможного снижения риска для людей, окружающей среды и имущества. Это достигается путем использования:
а) методик проектирования сейсмостойких конструкций, которые зависят от уровня воздействия на морские нефтегазопромысловые сооружения (МНГС) и ожидаемого уровня сейсмической активности;
б) двухуровневой проверки проектирования сейсмостойких конструкций, при которой конструкции проектируются по двум предельным состояниям: основному и особому (чрезвычайному) предельным состояниям в соответствии с ГОСТ 54483.
Для регионов с высоким уровнем сейсмической активности требуется оценка сейсмической опасности с учетом конкретных условий площадки строительства. Для таких случаев применяются процедуры и требования вероятностного анализа сейсмической опасности (ВАСО).
Для регионов, для которых приемлемы упрощенные методы проектирования, допускается определять сейсмичность района по существующим картам сейсмического районирования, в том числе представленным в СП 14.13330.
При постройке МНГС под техническим наблюдением Российского морского регистра судоходства (РМРС) должны выполняться требования Правил РМРС [1], [2], [3] в части общих принципов проектирования конструкций с учетом внешних условий района эксплуатации, включая сейсмическую обстановку.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и документы:
ГОСТ Р 54483-2011 Нефтяная и газовая промышленность. Платформы морские для нефтегазодобычи. Общие требования
ГОСТ Р 55311 Нефтяная и газовая промышленность. Сооружения нефтегазопромысловые морские. Термины и определения
СП 11-114 Инженерные изыскания на континентальном шельфе для строительства морских нефтегазопромысловых сооружений
СП 58.13330 Актуализированная редакция СНиП 33-01-2003. Гидротехнические сооружения. Основные положения
СП 14.13330 Строительство в сейсмических районах СНиП II-7-81
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Сведения о действии свода правил можно проверить в Федеральном информационном фонде технических регламентов и стандартов. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55311, а также следующие термины с соответствующими определениями:
3.1 анализ отклика площадки установки (site response analysis): Анализ распространения сейсмических волн, позволяющий оценить влияние местных геологических и грунтовых условий морского дна на площадке установки.
Примечание - Результаты анализа отклика площадки установки могут включать в себя амплитуду колебаний, частотный спектр и длительность.
3.2 вероятность превышения (probability of exceedance): Вероятность того, что переменная (или событие) превысит определенный базовый уровень за рассматриваемый период времени.
3.3 вероятностный анализ сейсмической опасности (probabilistic seismic hazard analysis); ВАСО: Метод, базирующийся на оценке вероятности превышения заданного уровня движения грунта при землетрясениях в заданном пункте в заданный период времени, позволяющий выделить, оценить и рационально объединить неопределенности в интенсивности, месте расположения, периодичности землетрясений и разновидностях характеристик движений грунта.
3.4 грязевой вулкан (mud volcano): Геологическое образование, постоянно или периодически извергающее грязевые массы и газы.
3.5 движения грунта (ground motions): Ускорения, скорости или смещения грунта в результате сейсмических волн, расходящихся от очага землетрясения.
3.6 затухание (attenuation): Снижение интенсивности сейсмических волн по мере их распространения от очага до площадки установки сооружения.
3.7 категория сейсмического риска (seismic risk category); КСР: Категория риска, определяемая по уровню воздействия и ожидаемого уровня сейсмических движений.
3.8 комбинация по направлениям (directional combination): Комбинация значений отклика по каждому из трех ортогональных компонентов движения землетрясения.
3.9 кривая сейсмической опасности (seismic hazard curve): Кривая, показывающая вероятность превышения в зависимости от уровня сейсмической
