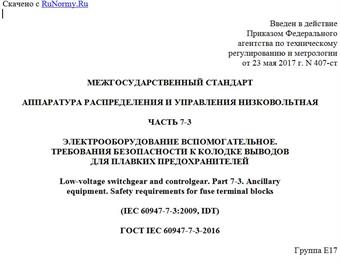

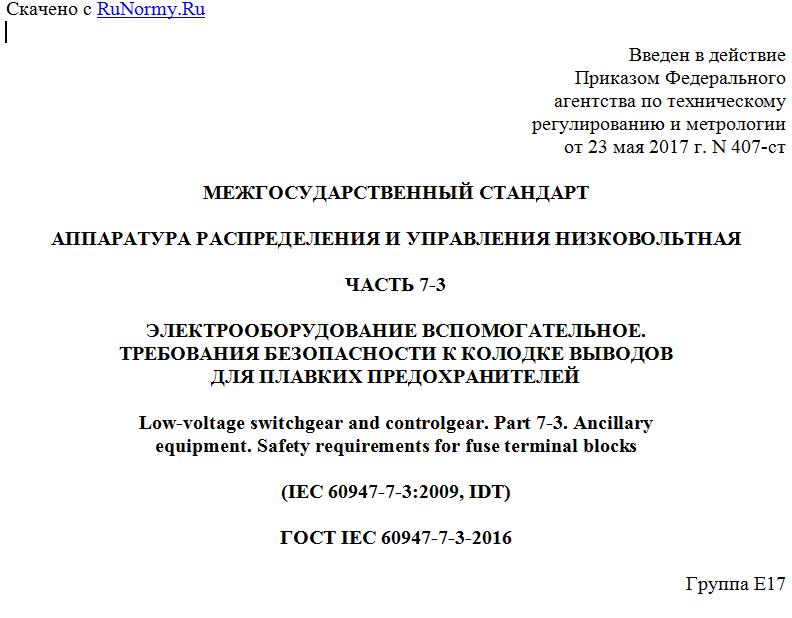

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 мая 2017 г. N 407-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АППАРАТУРА РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ НИЗКОВОЛЬТНАЯ
ЧАСТЬ 7-3
ЭЛЕКТРООБОРУДОВАНИЕ ВСПОМОГАТЕЛЬНОЕ.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К КОЛОДКЕ ВЫВОДОВ
ДЛЯ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
Low-voltage switchgear and controlgear. Part 7-3. Ancillary
equipment. Safety requirements for fuse terminal blocks
(IEC 60947-7-3:2009, IDT)
ГОСТ IEC 60947-7-3-2016
Группа Е17
МКС 29.240.30
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "НТЦ "Энергия" на основе официального перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. N 92-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 мая 2017 г. N 407-ст межгосударственный стандарт ГОСТ IEC 60947-7-3-2016 введен в действие в качестве национального стандарта с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60947-73:2009 "Аппаратура распределения и управления низковольтная. Часть 7-3. Электрооборудование вспомогательное. Требования безопасности к колодке выводов для плавких предохранителей" ("Low-voltage switchgear and controlgear - Part 7-3: Ancillary equipment. Safety requirements for fuse terminal blocks", IDT).
Международный стандарт IEC 60947-7-3:2009 разработан Международным техническим подкомитетом 17 B "Низковольтная аппаратура распределения и управления" Технического комитета 17 "Аппаратура распределения и управления" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в комплекс межгосударственных стандартов на низковольтную аппаратуру распределения и управления.
Основополагающий международный стандарт этого комплекса - IEC 60947-1 "Аппаратура распределения и управления низковольтная. Часть 1. Общие требования".
Настоящий стандарт устанавливает требования к совместной конструкции клеммных колодок и держателей плавких предохранителей, соответствующих IEC 60127-1 и IEC 60127-2, и формулирует основные требования к характеристикам держателей предохранителей (номинальный ток, номинальное рабочее напряжение, максимальное напряжение, максимальную выделяемую мощность в держателе при комплектовании плавкими вставками типоразмеров 5 x 20 мм или 6,3 x 32 мм различных характеристик). Настоящий стандарт классифицирует данные изделия как клеммные колодки плавких предохранителей.
Настоящий стандарт дополняет требования международного стандарта IEC 60947-7-1 "Аппаратура распределения и управления низковольтная. Часть 7-1. Электрооборудование вспомогательное. Клеммные колодки для присоединения медных проводников".
Настоящий стандарт может быть использован при оценке соответствия клеммных колодок плавких предохранителей требованиям технических регламентов.
1. Общие положения
1.1. Область применения
Настоящий стандарт формулирует требования к колодкам выводов для плавких предохранителей с выводами винтового или безвинтового типа для присоединения жестких (одно- или многопроволочных) или гибких медных проводников и установки держателей плавких вставок, соответствующих IEC 60127-2, применяемых преимущественно в цепях промышленного и аналогичного назначения на номинальное напряжение до 1000 В переменного тока частотой до 1000 Гц или 1500 В постоянного тока с максимальными токами короткого замыкания в цепи не более 1500 А.
Они предназначены для установки в электрическое оборудование с оболочками, окруженными колодками выводов плавких предохранителей так близко, что доступ к ним возможен только с помощью инструмента.
Устанавливаемые преимущественно в цепях управления и контроля, они предназначены для защиты данных цепей от токов короткого замыкания.
Примечание - Настоящий стандарт может применяться в качестве руководства для колодок выводов для плавких предохранителей со специальными держателями плавких вставок, не отвечающими требованиям IEC 60127-2.
Объектами рассмотрения настоящего стандарта являются установление требований безопасности и методов испытаний механических, электрических и тепловых характеристик колодок выводов для плавких предохранителей с учетом совместимости между клеммной колодкой и стандартизованными плавкими вставками предохранителей.
Настоящий стандарт может применяться в качестве руководства к:
- колодкам выводов для плавких предохранителей, требующих присоединения проводников с применением специальной подготовки, например, применения плоских быстро соединяемых наконечников, специальных наконечников и т.п.;
- колодкам выводов для плавких предохранителей, обеспечивающих прямой контакт с проводниками посредством проникания сквозь изоляцию, например соединители с проколом изоляции и т.п.
Для целей настоящего стандарта, термин "зажим" аналогичен термину "вывод". Это следует учесть при ссылках на стандарт IEC 60947-1.
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие ссылочные стандарты. Для датированных ссылок применяют только указанное издание ссылочного международного стандарта (включая все его изменения).
IEC 60127-1:2006, Miniature fuses - Part 1: Definitions for miniature fuses and general requirements for miniature fuse-links (Предохранители плавкие миниатюрные. Часть 1: Определения для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам)
