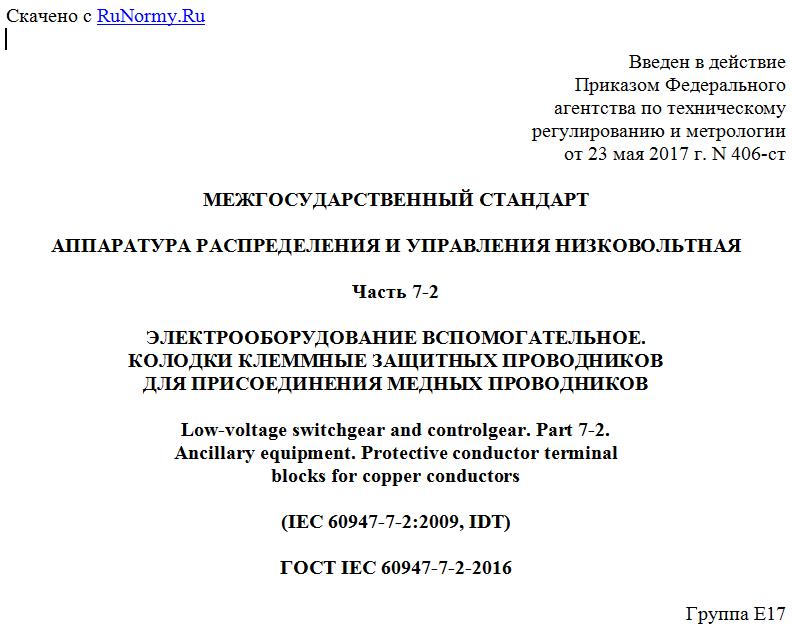

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 мая 2017 г. N 406-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АППАРАТУРА РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ НИЗКОВОЛЬТНАЯ
Часть 7-2
ЭЛЕКТРООБОРУДОВАНИЕ ВСПОМОГАТЕЛЬНОЕ.
КОЛОДКИ КЛЕММНЫЕ ЗАЩИТНЫХ ПРОВОДНИКОВ
ДЛЯ ПРИСОЕДИНЕНИЯ МЕДНЫХ ПРОВОДНИКОВ
Low-voltage switchgear and controlgear. Part 7-2.
Ancillary equipment. Protective conductor terminal
blocks for copper conductors
(IEC 60947-7-2:2009, IDT)
ГОСТ IEC 60947-7-2-2016
Группа Е17
МКС 29.240.30
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "НТЦ "Энергия" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. N 92-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 мая 2017 г. N 406-ст межгосударственный стандарт ГОСТ IEC 60947-7-2-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60947-7-2:2009 "Аппаратура распределения и управления низковольтная. Часть 7-2. Электрооборудование вспомогательное. Колодки клеммные защитных проводников для присоединения медных проводников" ("Low-voltage switchgear and controlgear - Part 7-2: Ancillary equipment - Protective conductor terminal blocks for copper conductors" IDT).
Международный стандарт IEC 60947-7-2:2009 разработан Международным техническим подкомитетом 17B "Низковольтная аппаратура распределения и управления" Технического комитета 17 "Аппаратура распределения и управления" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ 30011.7.2-2012 (IEC 60947-7-2:2002)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в комплекс межгосударственных стандартов на низковольтную аппаратуру распределения и управления.
Основополагающий международный стандарт этого комплекса - IEC 60947-1 "Аппаратура распределения и управления низковольтная. Часть 1. Общие требования".
Настоящий стандарт устанавливает требования к клеммным колодкам защитных проводников для присоединения медных проводников и дополняет требования международного стандарта IEC 60947-7-1 "Аппаратура распределения и управления низковольтная. Часть 7-1. Колодки клеммные для медных проводников".
Настоящий стандарт может быть использован при оценке соответствия клеммных колодок защитных проводников требованиям технических регламентов.
1. Общие положения
1.1 Область применения
Настоящий стандарт устанавливает требования к клеммным колодкам защитных проводников с функцией PE сечением до 120 мм2 (250 kcmil) и к клеммным колодкам защитных проводников с функцией PEN номинальным сечением 10 мм2 (AWG 8) и свыше с выводными зажимами винтового или безвинтового типа преимущественно общепромышленного назначения.
Примечание - AWG - сокращенное наименование "Американский сортамент проводов" (сортаменты США и Великобритании одинаковы).
kcmil = 1000 cmil;
1 cmil = 1 круглую mil = сечению окружности диаметром 1 mil;
1 mil = 1/1000 дюйма.
Клеммные колодки защитных проводников (далее - клеммные колодки) служат средством электрического и механического соединения медных проводников с установочными панелями.
Настоящий стандарт распространяется на клеммные колодки для присоединения круглых медных проводников (со специальной подготовкой или без нее) номинального сечения от 0,2 до 120 мм2 (AWG 24 и 250 kcmil), применяемые в цепях переменного тока напряжением до 1000 В частотой до 1000 Гц и в цепях постоянного тока напряжением до 1500 В, как правило, в сочетании с клеммными колодками по IEC 60947-7-1.
Настоящий стандарт может применяться в качестве руководства к:
- клеммным колодкам защитных проводников, требующим соединения проводников со специальной подготовкой, например применения плоских быстросоединяемых наконечников, специальных наконечников и т.п.;
- клеммным колодкам защитных проводников, обеспечивающих прямой контакт с проводниками посредством проникания сквозь изоляцию, например соединители с проколом изоляции и т.п.
Для целей настоящего стандарта термин "зажим" аналогичен термину "вывод". Это следует учесть при ссылках на IEC 60947-1.
1.2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие ссылочные стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).
IEC 60439-1:1999 <1>, Low-voltage switchgear and controlgear assemblies - Part 1: Type-tested and partially type-tested assemblies (Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 1. Общие правила)
--------------------------------
<1> Действует IEC 61439-1:2011. Однако, для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
