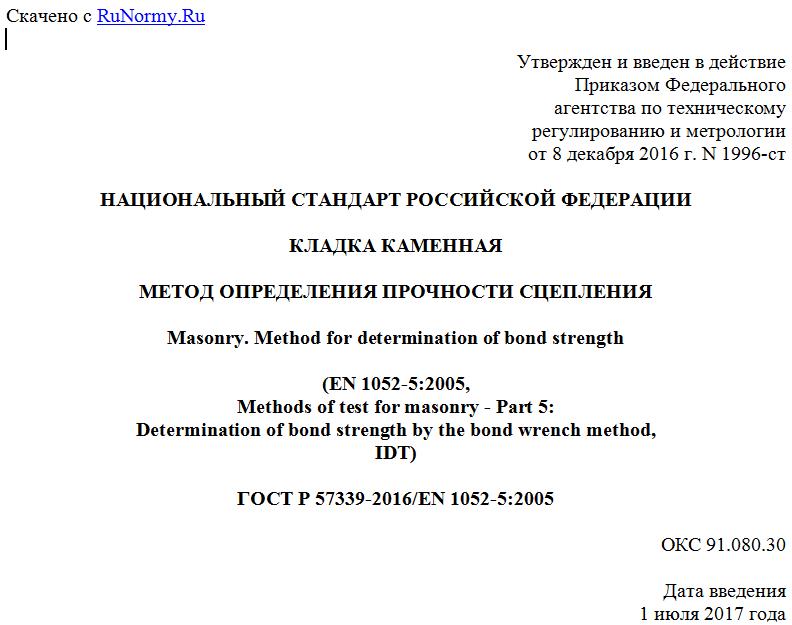

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КЛАДКА КАМЕННАЯ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ СЦЕПЛЕНИЯ
Masonry. Method for determination of bond strength
(EN 1052-5:2005,
Methods of test for masonry - Part 5:
Determination of bond strength by the bond wrench method,
IDT)
ГОСТ Р 57339-2016/EN 1052-5:2005
ОКС 91.080.30
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" АО "НИЦ "Строительство", Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 декабря 2016 г. N 1996-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1052-5:2005 "Кладка каменная. Методы испытаний. Часть 5. Определение прочности сцепления методом изгибающего момента" (EN 1052-5:2005 "Methods of test for masonry - Part 5: Determination of bond strength by the bond wrench method", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Европейский стандарт ЕН 1052-5:2005 "Methods of test for masonry - Part 5: Determination of bond strength by the bond wrench method" ("Кладка каменная. Методы испытаний. Часть 5. Определение прочности сцепления методом изгибающего момента") разработан Техническим комитетом CEN/TC 125 "Каменная кладка" (секретариат: BSI, Великобритания).
1. Область применения
Настоящий стандарт устанавливает метод определения прочности сцепления раствора в горизонтальных швах кладки, с применением изгибающего момента.
В стандарте приведены требования по условиям подготовки образцов перед испытаниями, испытательному оборудованию, установке, методу испытаний, методу расчета и содержанию протокола испытаний.
2. Нормативные ссылки
Настоящий стандарт содержит датированные и недатированные ссылки, перечисленные ниже, приведенные в соответствующих разделах в тексте. Для датированных ссылок последующие их изменения или пересмотр применяют в настоящем стандарте только при внесении в него изменений или при пересмотре. Для недатированных ссылок применяют их последнее издание (включая все изменения).
EN 772-1, Methods of test for masonry units - Part 1: Determination of compressive strength (Кладочные изделия. Методы испытаний. Часть 1. Определение предела прочности при сжатии)
EN 772-10, Methods of test for masonry units - Part 10: Determination of moisture content of calcium silicate and autoclaved aerated concrete units (Кладочные изделия. Методы испытания. Часть 10. Определение влагосодержания по массе блоков из ячеистого бетона автоклавной обработки и силикатного кирпича)
EN 998-2, Specification for mortar for masonry - Part 2: Masonry mortar (Растворы строительные для каменной кладки. Технические условия. Часть 2. Кладочный раствор)
EN 1015-3, Methods of test for mortar for masonry - Part 3: Determination of consistence of fresh mortar (by flow table) [Растворы строительные. Методы испытаний. Часть 3. Определение консистенции свежеприготовленного строительного раствора (с помощью вибрационного столика)]
EN 1015-7, Methods of test for mortar for masonry - Part 7: Determination of air content of fresh mortar (Растворы строительные для каменной кладки. Методы испытаний. Часть 7. Определение содержания воздуха в свежеприготовленном растворе)
EN 1015-11, Methods of test for mortar for masonry - Part 11: Determination of flexural and compressive strength of hardened mortar (Растворы строительные. Методы испытаний. Часть 11. Методы определения прочности при сжатии и изгибе затвердевшего строительного раствора)
3. Сущность метода
Прочность сцепления каменной кладки по методу изгибающего момента определяется по прочностным данным образцов каменной кладки, получаемых при испытаниях на разрушение. Образец закрепляется зажимом, установленным на верхнем элементе кладки. На зажим прилагают усилие с помощью рычага до отрыва верхнего элемента от оставшейся части кладки. Величина, рассчитанная по максимальным напряжениям, полученным при проведении испытаний на образцах, является прочностью сцепления каменной кладки.
4. Термины, определения и обозначения
В настоящем стандарте применены следующие термины с соответствующими определениями:
4.1 каменная кладка (masonry): Конструкция из кладочных элементов (кирпича, камней, блоков), уложенных в определенном порядке и соединенных строительным раствором.
4.2 прочность сцепления (bond strength): Механическая характеристика контактной зоны в условиях растяжения при отрыве.
4.3 цементный раствор на гидравлическом вяжущем (hydraulic cement mortar): Строительный раствор с цементом или цементом и воздушной известью с содержанием извести менее 50% общей массы вяжущего вещества.
4.4 известковый раствор (lime based mortar): Строительный раствор с цементом и воздушной известью с содержанием цемента менее 50% общей массы вяжущего вещества.
4.5 воздушная известь (air-lime): Тип извести, состоящий из оксида или гидроксида кальция, медленно затвердевающий на воздухе при реакции с атмосферной двуокисью углерода.
4.6 Обозначения
e1 - расстояние от прилагаемой нагрузки до растянутой зоны образца в мм;
e2 - расстояние от центра тяжести рычага и верхнего зажима до растянутой зоны образца, мм;
W - вес верхнего элемента кладки и оставшийся строительный раствор, Н;
F1 - максимальное усилие, прилагаемое к рычагу, Н;
F2 - нагрузка от веса рычага и верхнего зажима, Н;
fwi - частное значение прочности сцепления, Н/мм2;
fw - средняя прочность сцепления, Н/мм2;
fwk - нормативное значение прочности сцепления, Н/мм2;
d - средняя ширина образца, мм;
b - средняя длина горизонтального шва испытуемого образца, мм;
Yi - логарифм прочности сцепления (fwi);
