Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 декабря 2016 г. N 2000-ст

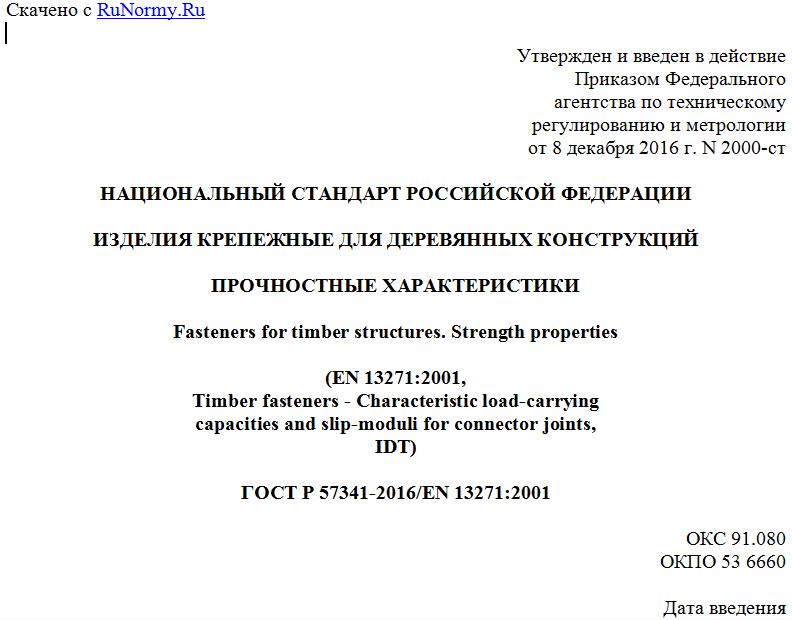

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ КРЕПЕЖНЫЕ ДЛЯ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ
ПРОЧНОСТНЫЕ ХАРАКТЕРИСТИКИ
Fasteners for timber structures. Strength properties
(EN 13271:2001,
Timber fasteners - Characteristic load-carrying
capacities and slip-moduli for connector joints,
IDT)
ГОСТ Р 57341-2016/EN 13271:2001
ОКС 91.080
ОКПО 53 6660
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 декабря 2016 г. N 2000-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 13271:2001 "Средства крепления деревянных брусьев. Характерные несущие способности и модули скольжения шпоночных соединений" (EN 13271:2001 "Timber fasteners - Characteristic load-carrying capacities and slip-moduli for connector joints", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает методику определения несущей способности шпоночных соединений в деревянных конструкциях и их параметры.
Настоящий стандарт также содержит рекомендации по определению нормативных значений коэффициентов податливости соединений для цельной древесины (в соответствии с ЕН 338) и для клееной древесины (в соответствии с ЕН 1194).
2. Нормативные ссылки
Настоящий стандарт содержит датированные и недатированные ссылки, а также положения из других стандартов. Нормативные ссылки, перечисленные ниже, приведены в соответствующих разделах настоящего стандарта. Для датированных ссылок последующие изменения к упомянутым стандартам или их пересмотры применяют к настоящему стандарту только в случае, когда они включены в него путем уточнения или переработки. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все изменения).
EN 338, Structural timber - Strength classes (Строительные лесоматериалы. Классы прочности)
EN 912, Timber fasteners - Specifications connectors for timbers (Изделия крепежные для деревянных конструкций. Технические условия для шпонок)
EN 1194, Timber structures - Glued laminated timber - Strength classes and determination of characteristic values (Конструкции деревянные. Пиломатериалы клееные многослойные. Классы прочности и определение характеристических значений)
EN 26891, Timber structures - Joints made with mechanical fasteners - General principles for the determination of strength and deformation characteristics (ISO 6891:1983) [Конструкции деревянные. Соединения механические. Общие принципы определения прочности и деформации (ISO 6891:1983)]
ENV 1995-1-1, Eurocode 5: Design of timber structures - Part 1-1: General - Common rules for buildings (Еврокод 5: Проектирование деревянных конструкций. Часть 1-1: Общие правила и правила для зданий)
3. Термины и определения
В настоящем стандарте применены следующие термины и определения:
3.1 типы соединений:
- односрезное соединение деревянных элементов на одной кольцевой шпонке, стянутое болтом;
- односрезное соединение деревянных элементов на двух тарельчатых шпонках, установленных парно, стянутое болтом;
- односрезное соединение деревянных элементов на двух односторонних зубчато-кольцевых шпонках, установленных парно, или на одной двухсторонней зубчато-кольцевой шпонке, стянутое болтом.
4. Обозначения
Rb, 0 - нормативная несущая способность болта для , Н;
Rb - нормативная несущая способность болта для , Н;
Rc, k - нормативная несущая способность зубчато-кольцевой шпонки, Н;
Rc, 0, k - нормативная несущая способность кольцевой или тарельчато-кольцевой шпонки для , Н;
Rj, 0, k - нормативная несущая способность соединения на зубчато-кольцевой шпонке для , Н;
- нормативная несущая способность соединения на зубчато-кольцевой шпонке для , Н;
a3, t - расстояние до нагруженного торца элемента, мм;
a3, c - расстояние до ненагруженного торца элемента, мм;
a4 - расстояние до кромки элемента (нагруженной или ненагруженной), мм;
a4, t - расстояние до нагруженной кромки элемента, мм;
a4, c - расстояние до ненагруженной кромки элемента, мм;
db - диаметр болта, мм;
dc - диаметр шпонки, мм;
d1 - диаметр отверстия под шпонку, мм;
he - глубина посадки шпонки или глубина посадки зуба шпонки соответственно, мм;
t1 - толщина крайнего элемента, мм;
t2 - толщина среднего элемента, мм;
kser - коэффициент податливости согласно ЕН 26891, Н/мм;
- коэффициент изменения a3, t;
kt - коэффициент изменения для t1 и t2;
ka - коэффициент изменения для ;
kp - коэффициент изменения для ;
- угол между вектором приложения нагрузки и направлением волокон древесины, град;
- нормативная плотность древесины, кг/м3.
5. Соединения на кольцевых и тарельчатых шпонках
5.1. Типы шпонок
