Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 января 2017 г. N 17-ст

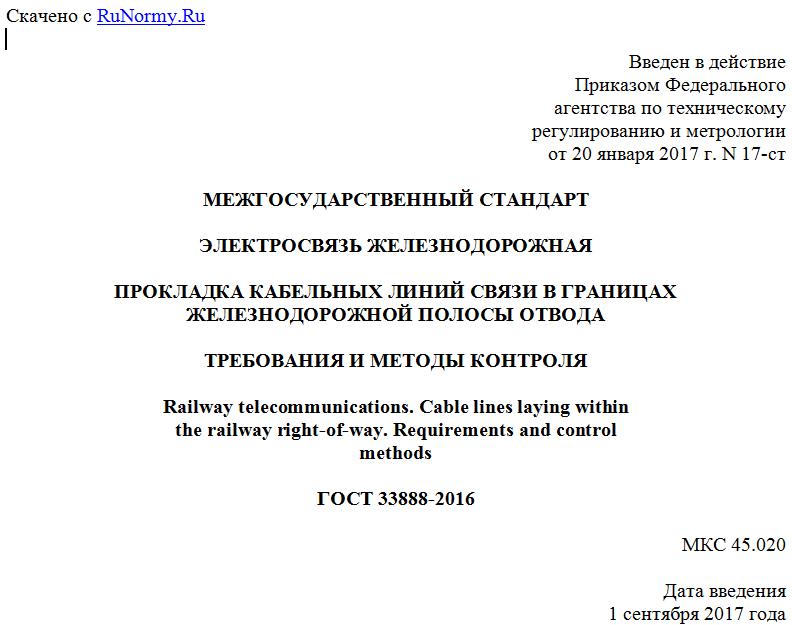

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРОСВЯЗЬ ЖЕЛЕЗНОДОРОЖНАЯ
ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ СВЯЗИ В ГРАНИЦАХ
ЖЕЛЕЗНОДОРОЖНОЙ ПОЛОСЫ ОТВОДА
ТРЕБОВАНИЯ И МЕТОДЫ КОНТРОЛЯ
Railway telecommunications. Cable lines laying within
the railway right-of-way. Requirements and control
methods
ГОСТ 33888-2016
МКС 45.020
Дата введения
1 сентября 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Открытым акционерным обществом "Научно-исследовательский и конструкторско-технологический институт подвижного состава" (ОАО "ВНИКТИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. N 93-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 января 2017 г. N 17-ст межгосударственный стандарт ГОСТ 33888-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2017 г.
5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 56180-2014 <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 20 января 2017 г. N 17-ст национальный стандарт ГОСТ Р 56180-2014 отменен с 1 сентября 2017 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В настоящем стандарте при установлении требований к прокладке кабельных линий связи в границах железнодорожной полосы отвода интегрированы положения, установленные законодательством для охранных зон кабельных линий связи, полос отвода и охранных зон железных дорог.
1. Область применения
Настоящий стандарт распространяется на железнодорожную электросвязь и устанавливает требования и методы контроля прокладки кабельных линий связи в границах железнодорожной полосы отвода на перегонах, станциях и по искусственным сооружениям, расположенным по трассе данных кабельных линий связи.
В настоящем стандарте приводятся требования к прокладке кабелей с металлическими жилами и ВОК непосредственно в грунт, в канализации, а также размещению ВОК на опорах контактной сети, линий электропередачи автоблокировки или линий электропередачи продольного электроснабжения.
Настоящий стандарт предназначен для применения при проектировании и строительстве кабельных линий связи в границах железнодорожной полосы отвода.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.602-2005 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
ГОСТ 67-78 Пересечения линий связи и проводного вещания с контактными сетями наземного электротранспорта. Общие требования и нормы
ГОСТ 464-79 Заземления для стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов проводного вещания и антенн систем коллективного приема телевидения. Нормы сопротивления
ГОСТ 9238-2013 Габариты железнодорожного подвижного состава и приближения строений
ГОСТ 25100-2011 Грунты. Классификация
ГОСТ 31416-2009 Трубы и муфты хризотилцементные. Технические условия
ГОСТ 33398-2015 Железнодорожная электросвязь. Правила защиты проводной связи от влияния тяговой сети электрифицированных железных дорог постоянного и переменного тока
ГОСТ 33799-2016 Железнодорожная электросвязь. Правила подвески самонесущего волоконно-оптического кабеля на опорах контактной сети железной дороги и линий электропередачи напряжением выше 1000 В
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 верхнее строение пути: Часть железнодорожного пути, предназначенная для восприятия нагрузок от колес подвижного состава и передачи их на нижнее строение пути, а также для направления движения колес по рельсовой колее.
3.1.2 длина сближения: Длина той части линии связи, которая находится в зоне влияния тяговой сети электрифицированных железных дорог.
3.1.3
заземлитель: Металлический проводник или группа проводников любой формы (труба, уголок, проволока и т.д.), находящихся в непосредственном соприкосновении с землей (грунтом). [ГОСТ 464-79, приложение]
