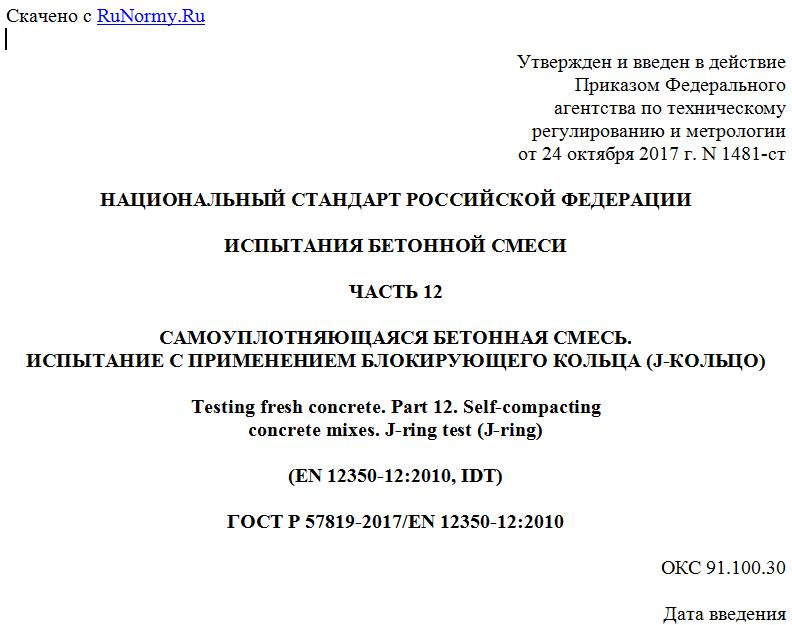

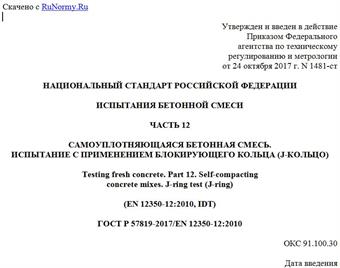

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 октября 2017 г. N 1481-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ БЕТОННОЙ СМЕСИ
ЧАСТЬ 12
САМОУПЛОТНЯЮЩАЯСЯ БЕТОННАЯ СМЕСЬ.
ИСПЫТАНИЕ С ПРИМЕНЕНИЕМ БЛОКИРУЮЩЕГО КОЛЬЦА (J-КОЛЬЦО)
Testing fresh concrete. Part 12. Self-compacting
concrete mixes. J-ring test (J-ring)
(EN 12350-12:2010, IDT)
ГОСТ Р 57819-2017/EN 12350-12:2010
ОКС 91.100.30
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко" (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-иследовательский центр информации по стандартизации, метрологии и оценке соответствия"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 1481-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 12350-12:2010 "Испытания бетонной свежеприготовленной смеси. Часть 12. Самоуплотняющийся бетон. Испытание с применением блокирующего кольца" (EN 12350-12:2010 " von Frischbeton - Teil 12: Selbstverdichtender - Beton Blockierung Versuch", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международного и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения текучести (с учетом проходимости), удобоукладываемости при испытании с применением блокирующего кольца (J-кольцо) и времени растекания t500J для самоуплотняющегося бетона.
Испытание не предназначено для размера зерна заполнителя свыше 40 мм.
Примечание - Отношение "значение зерна заполнителя/шаг стержней" в испытании применяют для оценки текучести исследуемого бетона при стандартном шаге стержней в конструкции. Закупоривание при укладке бетонной смеси означает, что значение зерна заполнителя могло быть слишком большим для применения данного метода.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание, для недатированных - последнее издание (включая все изменения к нему).
EN 12350-1, von Frischbeton - Teil 1: Probenahme (Испытания бетонной смеси. Часть 1. Отбор проб; Testing fresh concrete - Part 1: Sampling)
EN 12350-8, von Frischbeton - Teil 8: Selbstverdichtender Beton - (Испытания бетонной свежеприготовленной смеси. Часть 8. Испытание на расплыв; Testing fresh concrete - Part 8: Self-compacting concrete. Slump-flow test)
3. Обозначения и аббревиатуры
В настоящем стандарте использованы следующие обозначения:
SFj - расплыв бетонной смеси в испытании с применением блокирующего кольца, мм;
d1 - наибольший диаметр бетонной лепешки, мм;
d2 - диаметр бетонной лепешки под прямым углом к d1, мм;
PJ - проходимость, мм;
- измеряемые высоты, мм;
r - повторяемость;
R - воспроизводимость.
4. Сущность метода испытаний
Испытание с применением блокирующего кольца применяют для оценки текучести самоуплотняющейся бетонной смеси при укладке через узкое отверстие, включая расстояния между арматурными стержнями или между другими препятствиями без расслоения или закупоривания.
Применяют испытания с частым и редким шагом стержней. Частый шаг стержней имитирует густонасыщенную арматуру.
Испытание с применением блокирующего кольца - альтернатива испытанию на L-образном коробе согласно ЕН 12350-10, хотя результат нельзя сравнивать напрямую.
Метод следует процедуре, описанной в ЕН 12350-8, за исключением того, что перед заполнением конуса бетонной смесью вокруг конуса устанавливают блокирующее кольцо, содержащее равномерно распределенные вертикальные гладкие стержни.
Дополнительно при необходимости измеряют время t500J до достижения растекания бетонной смеси диаметра 500 мм.
5. Оборудование
Оборудование должно соответствовать ЕН 12350-8 со следующими дополнениями.
Примечание - Опорные стойки конуса могут быть сняты, чтобы конус подходил к блокирующему кольцу, или если их наличие препятствует движению вверх в блокирующем кольце.
5.1 Блокирующее кольцо с узким зазором
Гладкие стальные стержни диаметром (18 +/- 0,5) мм, которые закреплены на одном кольце с диаметром (300 +/- 2) и размерами, представленными на рисунках 1 и 2 [зазор между стержнями - (41 +/- 1) мм].
5.2 Блокирующее кольцо с широким зазором
Гладкие стальные стержни диаметром (18 +/- 0,5) мм, которые закреплены на одном кольце с диаметром (300 +/- 2) и размерами, представленными на рисунках 1 и 3 [зазор между стержнями - (59 +/- 1) мм].
5.3 Линейка
Линейка для установки по одной оси ориентирной линии для измерения высот длиной примерно 400 мм.
1 - конус; 2 - блокирующее кольцо; 3 - плита основания;
4 - бетон; - разница высот между верхним краем
блокирующего кольца и определенными точками бетона
