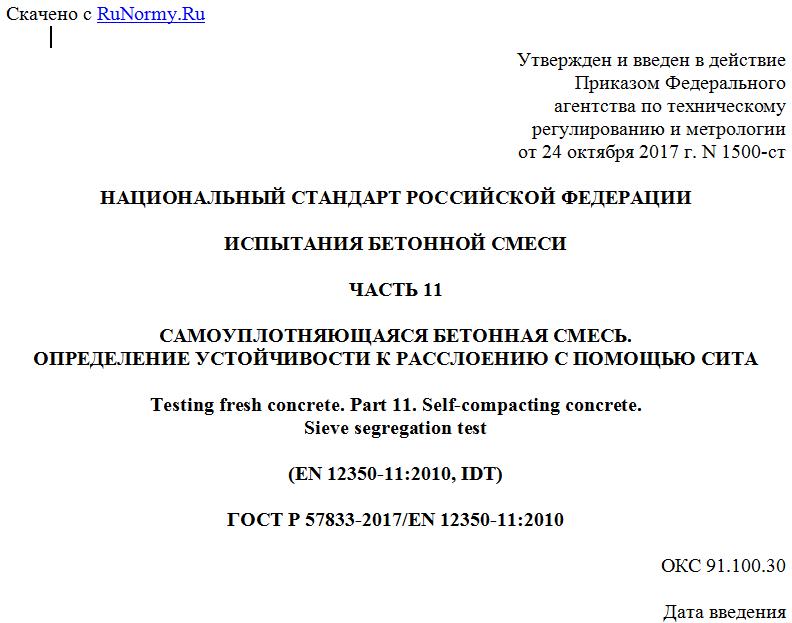

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 октября 2017 г. N 1500-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ БЕТОННОЙ СМЕСИ
ЧАСТЬ 11
САМОУПЛОТНЯЮЩАЯСЯ БЕТОННАЯ СМЕСЬ.
ОПРЕДЕЛЕНИЕ УСТОЙЧИВОСТИ К РАССЛОЕНИЮ С ПОМОЩЬЮ СИТА
Testing fresh concrete. Part 11. Self-compacting concrete.
Sieve segregation test
(EN 12350-11:2010, IDT)
ГОСТ Р 57833-2017/EN 12350-11:2010
ОКС 91.100.30
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко" (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "Стандартинформ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 1500-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 12350-11:2010 "Испытания бетонной свежеприготовленной смеси. Часть 11. Самоуплотняющийся бетон. Определение расслаиваемости с помощью сита" (" von Frischbeton - Teil 11: Selbstverdiehteuder Beton - Bestimmung der im Siebversuch", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейского стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт определяет устойчивость к расслоению самоуплотняющейся бетонной смеси с помощью сита.
Примечание - Данное испытание не применимо к бетону, который содержит фибру или легкие зернистые заполнители.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание, для недатированных - последнее издание (включая все изменения к нему).
EN 12350-1, von Frischbeton - Teil 1: Probenahme (Испытание бетонной смеси. Часть 1. Отбор проб: Testing fresh concrete - Part 1: Sampling)
ISO 3310-2, Test sieves - Technical requirements and testing - Part 2: Test sieves of perforated metal plate (Сита лабораторные. Технические требования и испытания. Часть 2. Сита из металлической перфорированной пластины)
3. Обозначения и определения
В настоящем стандарте использованы следующие обозначения:
SR - устойчивость к расслоению, %;
mps - масса сборника с ситом, включая массу, прошедшую сквозь сито, г;
mp - масса сборника с ситом, г;
mc - первоначальная масса бетона, которая подавалась в сито, г;
r - повторяемость;
R - воспроизводимость.
4. Сущность метода испытаний
Испытание с помощью сита используют для определения устойчивости к расслоению самоуплотняющейся бетонной смеси.
После отбора пробы бетонную смесь отстаивают в течение 15 мин. и фиксируют любое отделение воды. Затем подают определенную верхнюю часть образца на сито с квадратными отверстиями 5 мм. Спустя 2 мин. фиксируют массу материала, прошедшего сквозь сито. Затем рассчитывают расслоение как отношение массы образца к массе, прошедшей сквозь сито.
5. Оборудование
5.1 Ситовое полотно
С квадратными отверстиями 5 мм, диаметром рамки минимум 300 мм и высотой минимум 30 мм в соответствии с ИСО 3310-2, так же как и сборник, с которого сито может легко убираться вертикальным подъемом.
5.2 Весы для статического взвешивания с точностью 0,01 кг
С плоской чашей весов, которая может принимать сборник сита, с допускаемой нагрузкой минимум 10 кг.
5.3 Контейнер для образцов
Недеформируемый контейнер, изготовленный из неабсорбирующего материала и имеющий внутренний диаметр минимум 200 мм и емкость минимум 11 л. На внутренней стороне емкости должна быть предусмотрена риска, обозначающая объем 10 л.
5.4 Секундомер с точностью измерения 1 с.
5.5 Термометр с точностью измерения 1 °C.
6. Проба для испытаний
Пробу для испытаний следует отбирать в соответствии с требованиями ЕН 12350-1.
7. Проведение испытания
Температуру бетонной смеси измеряют с помощью термометра с точностью 1 °C и фиксируют.
Подают (10 +/- 0,5) л бетона в емкость для пробы и накрывают для предотвращения испарения (см. рисунок 1).
1 - крышка; 2 - бетон; 3 - емкость для проб
Рисунок 1 - Контейнер для пробы с крышкой
Бетонную смесь оставляют на горизонтальной плоскости на (15 +/- 0,5) мин.
Необходимо обеспечить, чтобы весы для статического взвешивания стояли на горизонтальной плоскости и были свободны от сотрясений. Сборник устанавливают на весы для статического взвешивания и фиксируют его массу mp. Затем высохшее сито устанавливают на сборник и массу записывают снова или весы
