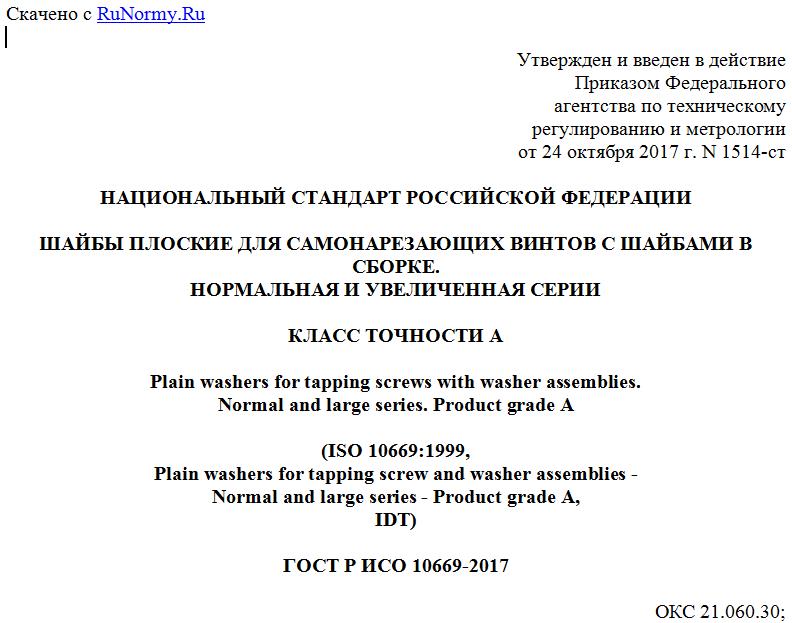

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 октября 2017 г. N 1514-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШАЙБЫ ПЛОСКИЕ ДЛЯ САМОНАРЕЗАЮЩИХ ВИНТОВ С ШАЙБАМИ В СБОРКЕ.
НОРМАЛЬНАЯ И УВЕЛИЧЕННАЯ СЕРИИ
КЛАСС ТОЧНОСТИ A
Plain washers for tapping screws with washer assemblies.
Normal and large series. Product grade A
(ISO 10669:1999,
Plain washers for tapping screw and washer assemblies -
Normal and large series - Product grade A,
IDT)
ГОСТ Р ИСО 10669-2017
ОКС 21.060.30;
ОКП 16 8000
Дата введения
1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени Научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Изделия крепежные"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 1514-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10669:1999 "Шайбы плоские для самонарезающих винтов с шайбами в сборке. Нормальная и увеличенная серии. Класс точности A" (ISO 10669:1999 "Plain washers for tapping screw and washer assemblies - Normal and large series - Product grade A", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт устанавливает требования к характеристикам плоских шайб, изготовленных из стали класса точности A, для самонарезающих винтов с шайбами в сборке.
2 Нормативные ссылки
Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок следует применять только указанные ниже стандарты. Для недатированных ссылок следует применять последнее издание ссылочных документов (включая все изменения).
ISO 3269, Fasteners. Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 4042, Fasteners - Electroplated coatings (Изделия крепежные. Электролитические покрытия)
ISO 4759-3, Tolerances for fasteners. Part 3. Plain washers for bolts, screws and nuts. Product grades A and C (Изделия крепежные. Допуски. Часть 3. Плоские круглые шайбы для болтов, винтов и гаек. Классы изделия A и C)
ISO 6507-1, Metallic materials - Vickers hardness test - Part 1: Test method (Материалы металлические. Определение твердости по Виккерсу. Часть 1. Метод испытания)
ISO 10510:1999, Tapping screw and washer assemblies with plain washers (Винты самонарезающие с плоскими шайбами в сборе)
3 Классификация
Шайбы класса точности A для самонарезающих винтов с шайбами в сборке подразделяются на 2 типа:
- тип N: нормальная серия;
- тип L: увеличенная серия.
4 Размеры
4.1 Шайбы типа N, нормальная серия
Шайбы типа N должны соответствовать чертежу, представленному на рисунке 1, и данным, приведенным в таблице 1. Значения шероховатости поверхности указаны в микрометрах.
Рисунок 1 - Шайба типа N
Таблица 1
Размеры шайб типа N
Номинальный размер (номинальный диаметр резьбы d) Диаметр отверстия d1 Наружный диаметр d2 Толщина h
Номинальный, не менее Не более Номинальный, не более Не менее Номинальная Не более Не менее
2,2 1,9 2,0 5 4,82 1 1,06 0,94
2,9 2,5 2,6 7 6,64 1 1,06 0,94
3,5 3 3,1 8 7,64 1 1,06 0,94
4,2 3,55 3,67 9 8,64 1 1,06 0,94
4,8 4 4,12 10 9,64 1 1,06 0,94
5,5 4,7 4,82 12 11,57 1,6 1,68 1,52
6,3 5,4 5,52 14 13,57 1,6 1,68 1,52
8 7,15 7,3 16 15,57 1,6 1,68 1,52
9,5 8,8 8,95 20 19,48 2 2,09 1,91
4.2 Шайбы типа L, увеличенная серия
Шайбы типа L должны соответствовать чертежу, представленному на рисунке 2, и данным, приведенным в таблице 2. Значения шероховатости поверхности указаны в микрометрах.
Рисунок 2 - Шайба типа L
