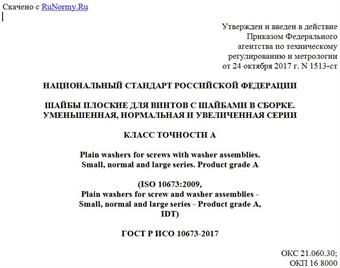

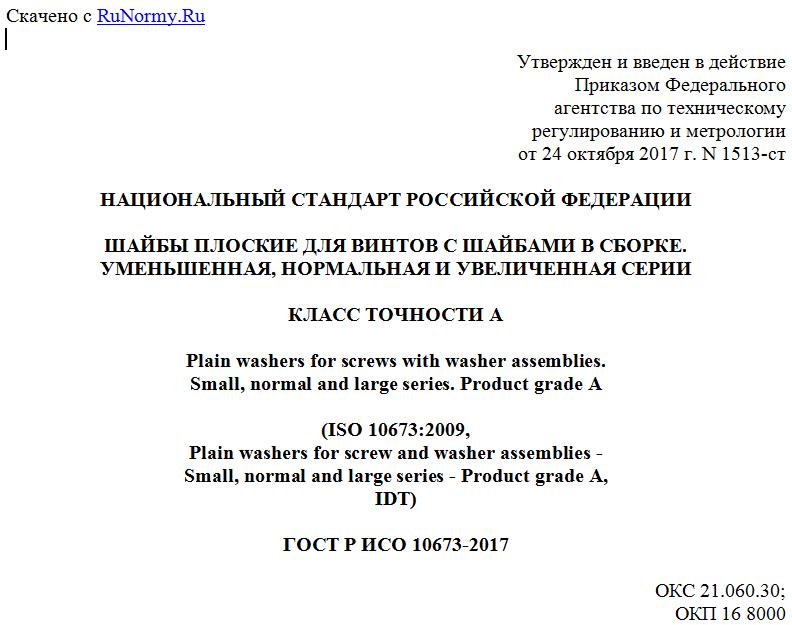

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 октября 2017 г. N 1513-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШАЙБЫ ПЛОСКИЕ ДЛЯ ВИНТОВ С ШАЙБАМИ В СБОРКЕ.
УМЕНЬШЕННАЯ, НОРМАЛЬНАЯ И УВЕЛИЧЕННАЯ СЕРИИ
КЛАСС ТОЧНОСТИ A
Plain washers for screws with washer assemblies.
Small, normal and large series. Product grade A
(ISO 10673:2009,
Plain washers for screw and washer assemblies -
Small, normal and large series - Product grade A,
IDT)
ГОСТ Р ИСО 10673-2017
ОКС 21.060.30;
ОКП 16 8000
Дата введения
1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени Научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Изделия крепежные"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 1513-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10673:2009 "Шайбы плоские для винтов с шайбами в сборке. Уменьшенная, нормальная и увеличенная серии. Класс точности A" (ISO 10673:2009 "Plain washers for screw and washer assemblies - Small, normal and large series - Product grade A", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к характеристикам плоских шайб из стали уменьшенной, нормальной и увеличенной серии класса точности A для винтов с метрической резьбой в сборке с плоскими шайбами по ИСО 10644.
Примечания
1 Изделие изготавливают по техническим требованиям, установленным в разделе 5.
2 При изготовлении винтов в сборке с шайбами учитывают материал и способ изготовления заготовки винта и плоской шайбы, а также процесс сборки отдельных частей, что необходимо для выполнения технических требований.
2 Нормативные ссылки
Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок следует применять только указанные ниже стандарты, для недатированных - последнее издание ссылочных документов (включая все изменения).
ISO 3269, Fasteners. Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 4759-3, Tolerances for fasteners. Part 3. Plain washers for bolts, screws and nuts. Product grades A and C (Изделия крепежные. Допуски. Часть 3. Плоские круглые шайбы для болтов, винтов и гаек. Классы изделия A и C)
ISO 6507-1, Metallic materials - Vickers hardness test - Part 1: Test method (Материалы металлические. Определение твердости по Виккерсу. Часть 1. Метод испытания)
ISO 10644:2009, Screw and washer assemblies made of steel with plain washers - Washer hardness classes 200 HV and 300 HV (Соединения болтовые и шайбовые с плоскими круглыми шайбами. Шайбы классов твердости 200 HV и 300 HV)
3 Классификация
Шайбы класса точности A для винтов с метрической резьбой в сборке с шайбами разделяются на три типа:
- тип S: уменьшенная серия, преимущественно для винтов с цилиндрической головкой;
- тип N: нормальная серия, преимущественно для винтов с шестигранной головкой;
- тип L: увеличенная серия, преимущественно для винтов с шестигранной головкой.
4 Размеры
4.1 Шайбы типа S
Шайбы типа S (уменьшенная серия) должны соответствовать чертежу, представленному на рисунке 1, и данным, приведенным в таблице 1.
Рисунок 1 - Шайба типа S
Таблица 1
Размеры шайб типа S
Номинальный размер (номинальный диаметр резьбы) d Диаметр отверстия d1 Наружный диаметр d2 Толщина h
Номинальный размер (не менее) Не более Номинальный размер (не более) Не менее Номинальный размер Не более Не менее
2 1,75 1,85 4,5 4,20 0,6 0,65 0,55
2,5 2,25 2,35 5,0 4,70 0,6 0,65 0,55
3 2,75 2,85 6,0 5,70 0,6 0,65 0,55
3,5 3,20 3,32 7,0 6,64 0,8 0,85 0,75
4 3,60 3,72 8,0 7,64 0,8 0,85 0,75
5 4,55 4,67 9,0 8,64 1,0 1,06 0,94
6 5,50 5,62 11,0 10,57 1,6 1,68 1,52
8 7,40 7,55 15,0 14,57 1,6 1,68 1,52
10 9,30 9,52 18,0 17,57 2,0 2,09 1,91
12 11,00 11,27 20,0 19,48 2,0 2,09 1,91
4.2 Шайбы типа N
Шайбы типа N (нормальная серия) должны соответствовать чертежу, представленному на рисунке 2, и данным, приведенным в таблице 2.
