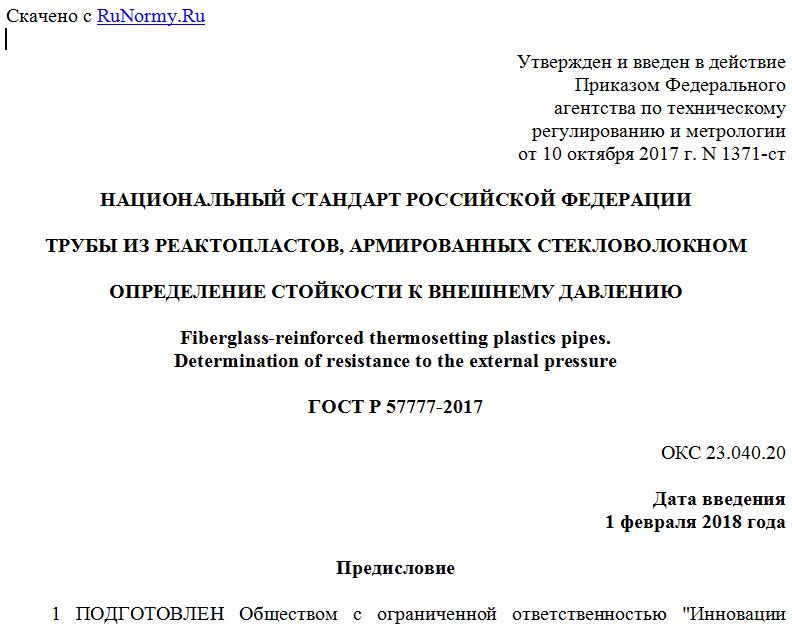

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 октября 2017 г. N 1371-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ ИЗ РЕАКТОПЛАСТОВ, АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
ОПРЕДЕЛЕНИЕ СТОЙКОСТИ К ВНЕШНЕМУ ДАВЛЕНИЮ
Fiberglass-reinforced thermosetting plastics pipes.
Determination of resistance to the external pressure
ГОСТ Р 57777-2017
ОКС 23.040.20
Дата введения
1 февраля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Инновации будущего" совместно с Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2017 г. N 1371-ст
4 Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д2924-12 "Трубы из реактопластов, армированных стекловолокном. Определение стойкости к внешнему давлению" (ASTM D2924-12 "Standard Test Method for External Pressure Resistance of "Fiberglass" (Glass-Fiber-Reinforced Thermosetting-Resin) Pipe", MOD) путем изменения его структуры для приведения в соответствие с требованиями, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3), путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста. Оригинальный текст этих структурных элементов примененного стандарта АСТМ и объяснения причин внесения технических отклонений приведены в дополнительном приложении ДА.
При этом дополнительные ссылки, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделены курсивом.
При этом в него не включены разделы 5, 12; пункты 1.2, 1.3 примененного стандарта АСТМ, которые нецелесообразно применять в российской национальной стандартизации в связи с тем, что данные разделы, пункты носят справочный характер. Указанные разделы, пункты, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДБ.
Сопоставление структуры настоящего стандарта со структурой примененного стандарта АСТМ приведено в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на трубы из реактопластов, армированных стекловолокном, и устанавливает метод определения стойкости к внешнему давлению.
Настоящий стандарт также распространяется на трубы из полимерцемента, армированного стекловолокном.
Примечание - См. ДА.1 (приложение ДА).
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 54559 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54559, а также следующие термины с соответствующими определениями: 3.1 давление потери устойчивости: Внешнее давление, характеризующееся разрушением образца, проявляющимся в форме продольной трещины. Примечание - Потеря устойчивости является результатом упругой деформации и обычно относится к тонкостенным трубам. 3.2 разрушающее давление при сжатии: Внешнее давление, характеризующееся разрушением образца, являющегося результатом достижения пределов прочности материала при сжатии. Примечания 1 Разрушение при сжатии, как правило, относится к толстостенным трубам. 2 На разрушение обычно указывает резкое падение давления. 3.3 давление нарушения герметичности: Внешнее давление, при котором испытательная среда проникает через стенку образца, характеризующееся непрерывным изменением массы вытесненной испытательной среды без увеличения давления.
Примечание - См. ДА.2 (приложение ДА).
4 Сущность метода
Сущность метода заключается в том, что к заполненному образцу прикладывают внешнее давление, создаваемое испытательной средой, вплоть до его разрушения.
В ходе испытания поддерживают постоянную температуру.
Для распространения результатов на образцы других номинальных диаметров применяют коэффициенты масштабирования.
5 Оборудование
5.1 Испытательная установка, которая состоит из: - камеры, оборудованной нагревательным устройством, обеспечивающим нагрев с точностью +/- 2 °C; - прозрачной трубки, соединенной с емкостью, в которую поступает испытательная среда, вытесненная из образца; - оборудования (источник давления), обеспечивающего ступенчатое нагружение образца внешним гидростатическим давлением; - манометра с погрешностью измерений +/- 1% от измеряемой величины. 5.2 Секундомер любого типа с погрешностью измерений +/- 1 с. 5.3 Весы с погрешностью взвешивания +/- 0,1 г. 5.4 Испытательная среда: вода или гидравлическое масло.
Примечание - См. ДА.3 (приложение ДА).
6 Подготовка к проведению испытания
